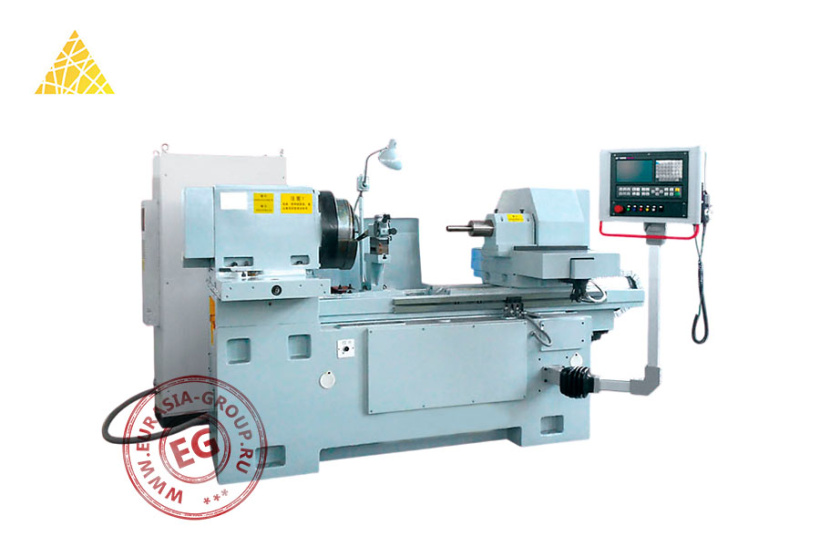

Внутришлифовальный станок с ЧПУ MK2120B представляет собой высокоточное металлообрабатывающее оборудование для шлифования внутренних поверхностей деталей. Станок построен на базе жесткой станины, обеспечивающей высокую стабильность при работе. Конструкция станка включает переднюю бабку с системой крепления обрабатываемой детали и шлифовальную бабку с удлиненным шпинделем для внутренней обработки. Продольное перемещение рабочих узлов осуществляется по прецизионным направляющим станины. Шлифовальная бабка оснащена механизмом точной подачи инструмента.
В компоновке станка предусмотрена система ЧПУ с выносным пультом управления, размещенным на поворотном кронштейне для удобства оператора. Пульт оснащен цифровым дисплеем для отображения рабочих параметров и программирования циклов обработки. Конструктивные особенности станка включают систему местного освещения рабочей зоны, защитные кожухи подвижных элементов и экраны для локализации шлифовальной пыли. Станина установлена на регулируемых опорах для точного горизонтального выравнивания.
В технологическом процессе станок MK2120B обеспечивает прецизионную обработку цилиндрических, конических и фасонных внутренних поверхностей. Программное управление гарантирует высокую точность и повторяемость размеров обрабатываемых деталей. Жесткость конструкции и точность направляющих исключают вибрации при шлифовании, обеспечивая требуемое качество поверхности.
| Модель | MK2120B | |
| Рабочая скорость (об/мин) | 30 - 600 | |
| Диаметр шлифовального отверстия (мм) | 20 - 200 | |
| Глубина шлифования (мм) | 200 | |
| Максимальный диаметр качания | Диаметр поворота (мм) | 460 |
| Без ограждения (мм) | 600 | |
| Угол поворота рабочей головки | 3° | |
| Поперечное перемещение рабочей головки (мм) | 150 | |
| Максимальный ход рабочего стола (мм) | 600 | |
| Максимальный диаметр рабочей головки (мм) | 150 | |
| Скорость перемещения рабочего стола по оси Z (м/мин) | 0 - 10 | |
| Скорость перемещения колесной головки по оси X (м/мин) | 0 - 5 | |
| Разрешение по оси Z (мм) | 0,001 | |
| Разрешение по оси X (мм) | 0,001 | |
| Общая мощность | 28 | |
| Габаритные размеры (ДxШxВ) (мм) | 3100 x 1680 x 1900 | |
| Вес (кг) | 4500 | |
| Округлость отверстия (мм) | 0,002 |
| Цилиндричность отверстия (мм) | 0,004 |
| Шероховатость поверхности отверстия (мкм) | Ra0,4 |
| Отклонение диаметра отверстия (мм) | 0,015 |
| Перпендикулярность торцевой поверхности к центральной линии внутреннего диаметра (мм) | 0,002 |
| Шероховатость поверхности торца (мм) | 0,04 |
