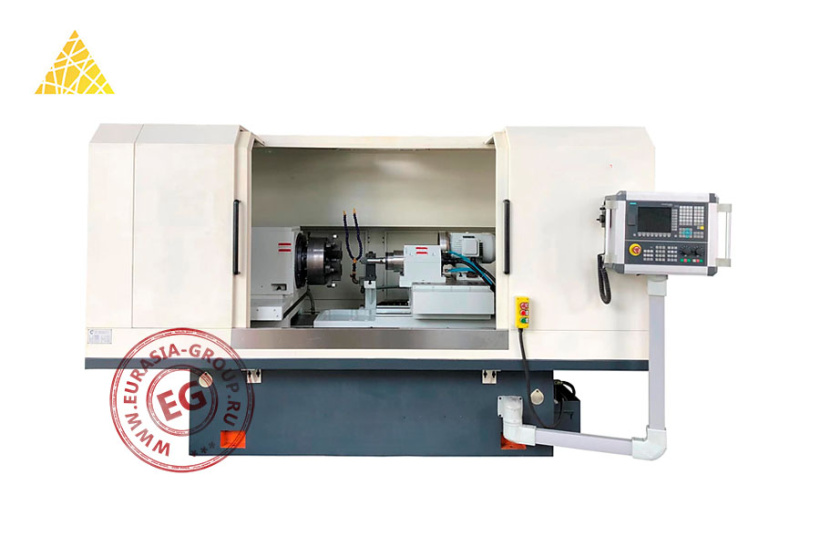

Внутришлифовальный станок с ЧПУ MK2120 представляет собой профессиональное оборудование в горизонтальном исполнении с открывающимся защитным кожухом рабочей зоны. Отличительной особенностью модели является вынесенная на отдельную стойку панель управления с поворотным механизмом. Рабочая зона защищена откидными створками, обеспечивающими удобный доступ к заготовке и инструменту. В конструкции реализована система роликовых направляющих для плавного перемещения защитного кожуха. Внутреннее пространство станка организовано по принципу открытой архитектуры. Шлифовальная бабка размещена на прецизионных направляющих с системой точного позиционирования. Шпиндельный узел интегрирован в общую конструкцию с минимальными консольными вылетами.
Станок оснащен передвижным пультом оператора с информативным дисплеем и клавишами управления. Органы управления сгруппированы по функциональному признаку для интуитивного использования. Конструкция стойки пульта предусматривает регулировку по высоте и углу наклона. В основании станка размещены элементы гидравлической системы и электрооборудование. Станина имеет специальные ниши для сбора и отвода СОЖ. Компоновка узлов оптимизирована для удобного обслуживания.
Среди конструктивных особенностей выделяется система защиты направляющих от загрязнения, встроенная система смазки, виброгасящие элементы в конструкции станины. Станок характеризуется высокой жесткостью и устойчивостью при работе. Преимуществами данной модели являются эргономичность конструкции, удобство настройки и обслуживания, надежность защитных систем, высокая точность обработки.
| Модель | MK2120 | ||
| Диаметр шлифовального отверстия (мм) | 20 - 200 | ||
| Глубина шлифования | 200 | ||
| Максимальный диаметр качания | Внутренняя крышка (мм) | 460 | |
| Снаружи (мм) | 600 | ||
| Угол поворота рабочей головки | 3° | ||
| Поперечное перемещение рабочей головки (мм) | 150 | ||
| Максимальный ход рабочего стола (мм) | 500 | ||
| Максимальный ход шлифовальной бабки (мм) | 250 | ||
| Скорость перемещения рабочего стола по оси Z (м/мин) | 0 - 10 | ||
| Скорость перемещения колесной головки по оси X (м/мин) | 0 - 5 | ||
| Разрешение по оси Z (мм) | 0,001 | ||
| Разрешение по оси X (мм) | 0,001 | ||
| Рабочая скорость (об/мин) | 30 - 600 | ||
| Скорость вращения колеса (об/мин) | 24000 | ||
| Общая мощность (кВт) | 28 | ||
| Габаритные размеры (ДxШxВ) (мм) | 3100 x 1680 x 1900 | ||
| Вес (кг) | 4500 | ||
| Округлость отверстия (мм) | 0,002 |
| Цилиндричность отверстия (мм) | 0,004 |
| Шероховатость поверхности отверстия (мкм) | Ra0.4 |
| Шероховатость поверхности торца (мкм) | Ra0.8 |
| Отклонение диаметра отверстия (мм) | 0,015 |
| Перпендикулярность торца к центральной линии (мм) | 0,012 |
| Прижимной круг по биению внутреннего отверстия (мм) | 0,04 |
