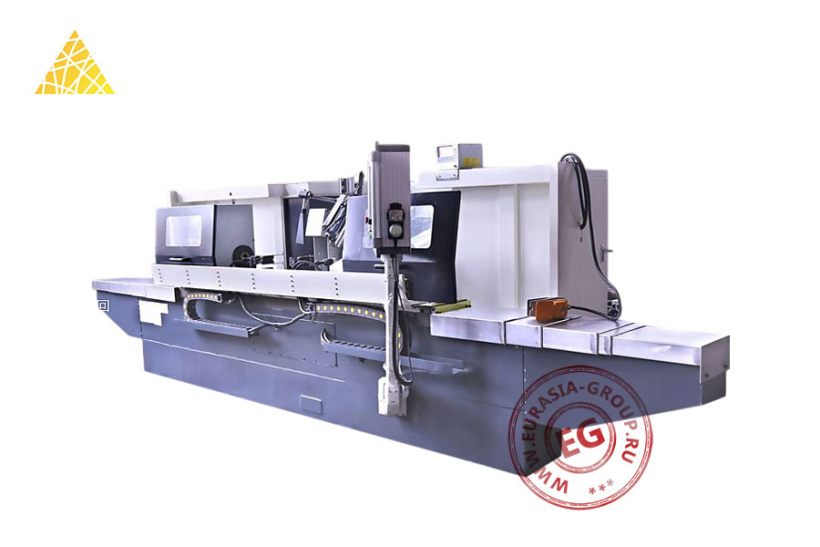

Внутришлифовальный станок с ЧПУ MK1332 относится к классу высокоточного металлообрабатывающего оборудования. Станок представляет собой комплексную систему для внутреннего шлифования цилиндрических, конических и фасонных поверхностей заготовок. Конструктивно выполнен в виде единой станины с установленными на ней основными узлами и механизмами. Характерной особенностью модели является удлиненная база с интегрированной направляющей системой, обеспечивающей перемещение шлифовальной бабки. В передней части размещен шпиндельный узел с системой зажима заготовки. Шлифовальная бабка перемещается по направляющим с высокой точностью благодаря прецизионным элементам. Станок оснащен удлиненным шлифовальным шпинделем со специальной конструкцией, минимизирующей вибрации при обработке глубоких отверстий.
В зоне обработки установлена система подачи СОЖ, защитные кожухи и экраны для безопасной работы оператора. Пульт управления расположен в эргономичной зоне с удобным доступом ко всем элементам контроля. Отличительной особенностью MK1332 является наличие вспомогательных механизмов и датчиков для контроля процесса шлифования. На станине размещены элементы гидравлической и электрической систем, обеспечивающих функционирование всех узлов станка.
В конструкции применены современные технические решения: специальные направляющие, прецизионные подшипники, высокоточные измерительные системы. При разработке особое внимание уделено снижению вибраций и обеспечению температурной стабильности в процессе работы. Преимуществами данного станка являются высокая точность обработки, надежность конструкции, продолжительный срок службы основных узлов и механизмов.
| Модель | MK1332 |
| Диаметр шлифования (мм) | 8 - 320 |
| Максимальная длина шлифования (мм) | 500 / 1000 / 2000 |
| Максимальная нагрузка на шпиндель (кг) | 150 |
| Скорость перемещения рабочего стола (мм/об/мин) | 0,1 - 4000 |
| Угол поворота стола | -2...+3° |
| Угол поворота передней бабки | -30...- 90° |
| Угол поворота шлифовального круга | ±30° |
| Центральная высота (мм) | 180 |
| Размер шлифовального круга (мм) | 600 х 75 х 305 |
| Скорость вращения передней бабки (об/мин) | 0 – 220 |
| Скорость вращения шлифовального круга (об/мин) | 1340 |
| Максимальная скорость вращения по оси X / Z (м/мин) | 0,01 - 5 |
| Максимальный ход по оси X (мм) | 280 |
| Максимальный ход по оси Z (мм) | 2083 |
| Разрешение по осям X / Z (мм) | 0,001 |
| Точность позиционирования по осям X / Z | 0,01 |
| Точность повторного позиционирования по осям X / Z | ±0,0025 |
| Мощность серводвигателя по оси X (кВт) | 1,2 |
| Мощность серводвигателя по оси Z (кВт) | 3 |
| Мощность двигателя шлифовального круга (кВт) | 5,5 |
| Мощность двигателя передней бабки (кВт) | 1,5 |
| Мощность гидравлического двигателя (кВт) | 0,75 |
| Мощность системы охлаждения (кВт) | 0,2 |
| Габаритные размеры (мм) | 5870 х 2200 х 1950 |
| Вес (кг) | 5500 |
