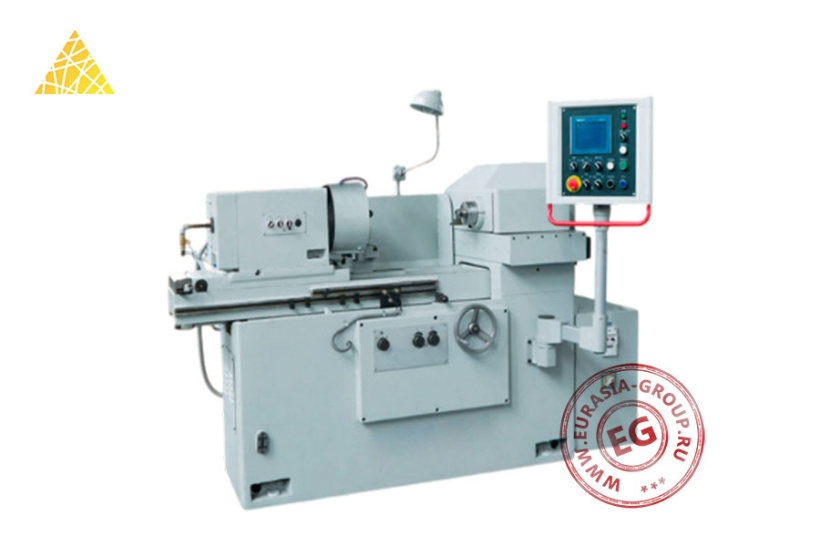

Внутришлифовальный станок с ЧПУ MBK2110 относится к классу высокоточного металлообрабатывающего оборудования. В основе станка - массивная цельнолитая станина, отличающаяся от предыдущих моделей увеличенными габаритами для обработки деталей большего размера. В конструкции станка интегрированы функциональные модули: мощная шлифовальная бабка с прецизионным шпинделем, усиленная передняя бабка для крепления крупногабаритных заготовок, выносная панель оператора с системой ЧПУ на поворотном кронштейне, отдельный электрический шкаф управления. Шлифовальная бабка перемещается по удлиненным направляющим повышенной точности.
Принцип работы станка основан на внутреннем шлифовании цилиндрических, конических и фасонных поверхностей увеличенной длины. Крупная заготовка надежно фиксируется в усиленном патроне передней бабки. Шлифовальный инструмент на специальном шпинделе совершает высокоскоростное вращение с продольным перемещением по всей длине обрабатываемой поверхности.
К особенностям модели относятся: расширенная рабочая зона для обработки габаритных деталей, повышенная жесткость конструкции, увеличенная мощность привода главного движения, улучшенная система охлаждения. Удлиненная станина с закаленными направляющими обеспечивает высокую точность обработки по всей длине детали. Компоновка станка характеризуется модернизированным расположением органов управления на вынесенной стойке. Система подачи СОЖ увеличенного объема включает мощный насос и вместительный бак. Рабочая зона расширена для удобства обработки крупногабаритных деталей. Система ЧПУ с современным интерфейсом размещена на эргономичной поворотной консоли для удобства оператора при работе с габаритными изделиями.
| Модель | MBK2110 | |
| Рабочая скорость (об/мин) | 180 - 500, 4 уровня | |
| Скорость перемещения стола (м/мин) | 0,1 - 6 | |
| Скорость вращения шлифовального круга | Механические абразивы (об/мин) | 10000,18000, 21000 |
| Электрическая пресс-форма (об/мин) | 18000 - 24000 | |
| Угол поворота рабочей головки | 20° | |
| Диаметр отверстия (мм) | 6 - 100 | |
| Максимальный внутренний / внешний диаметр вращения обрабатываемой детали (мм) | 260/480 | |
| Максимальный ход рабочего стола (мм) | 550 | |
| Округлость отверстия (мм) | 0,002 | |
| Цилиндричность отверстия (мм) | 0,003 | |
| Отклонение диаметра отверстия (мм) | 0,012 | |
| Шероховатость поверхности отверстия (мкм) | 0,4 | |
| Мощность | Механические абразивы (кВт) | 4 кВт |
| Электрическая пресс-форма (кВт) | 10 | |
| Габаритные размеры (мм) | 2500 х 1300 х 1310 | |
| Вес (кг) | 2000 | |
