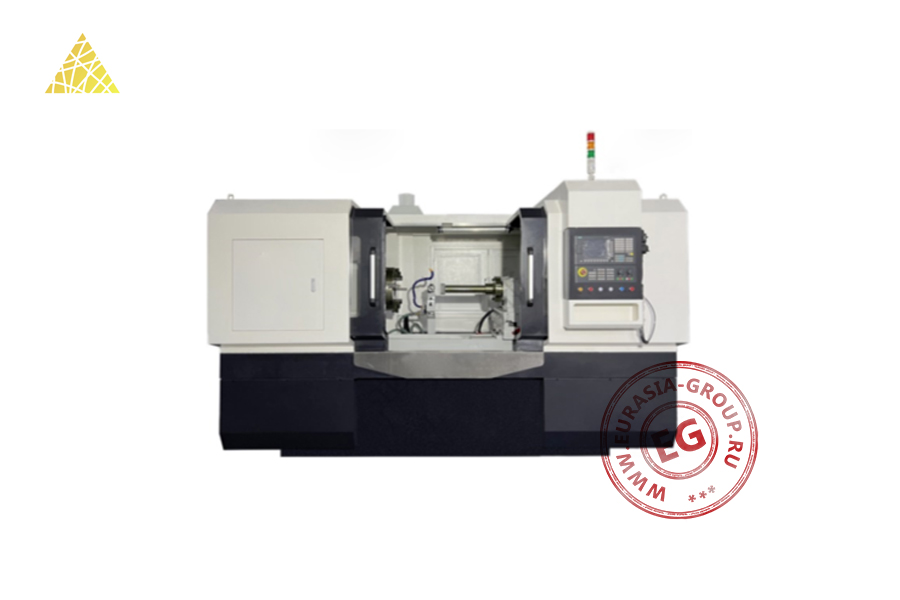

Внутришлифовальный станок с ЧПУ IK500-CNC представляет собой двухкоординатный (оси X и Z) высокоточный станок, предназначенный для внутренней шлифовки цилиндрических, конических и ступенчатых поверхностей деталей в условиях как единичного, так и серийного производства. Станок способен обрабатывать отверстия диаметром от 100 до 150 мм с максимальной глубиной шлифования 400 мм и оснащен функциями автоматической подрезки шлифовального круга и автоматической компенсации, обеспечивающими стабильное качество обработки.
Основой станка служит массивная цельнолитая станина, прошедшая многократное искусственное старение для снятия внутренних напряжений. На станине смонтированы плоско-V-образные направляющие, обеспечивающие высокую прямолинейность перемещений, плавность хода и долговечность. Шлифовальная бабка закреплена на подвижной плите, которая перемещается по оси X по направляющим типа «ласточкин хвост», установленным на мостовой плите, жестко связанной со станиной. Такая конструкция гарантирует точную прямолинейность движения бабки. Для зажима заготовок станок в стандартной комплектации оснащен трехкулачковым патроном, жестко зафиксированным относительно стола оси Z. Для правки шлифовального круга по внешнему диаметру и торцу используется стационарный алмазный правщик.
Станок оснащен автономной системой охлаждения с отдельным баком, обеспечивающей как внутреннюю, так и внешнюю подачу охлаждающей жидкости (СОЖ) для эффективного отвода тепла. Безопасность оператора обеспечена передними и задними защитными кожухами, предотвращающими разлет стружки и брызг СОЖ, и верхним устройством отсоса тумана. Зона шлифования закрыта, а передняя часть имеет откидной операционный стол для удобства загрузки/выгрузки деталей. Контроль работы станка осуществляется через световую сигнализацию.
| Модель | IK500-CNC |
| Округлость (мм) | 0,005 |
| Цилиндричность (мм) | 0,008 |
| Шероховатость (мкм) | Ra0,63 |
| Диаметр шлифования (мм) | 100-150 |
| Максимальная глубина шлифования (мм) | 400 |
| Диаметр поворота крышки заготовки (мм) | 150 |
| Диаметр поворота крышки заготовки (мм) | 725 |
| Максимальная нагрузка на шпиндель бабки (кг) | 500 |
| Максимальный угол поворота бабки | 20º |
| Скорость вращения обрабатываемой детали (об/мин) | 28-320 |
| Скорость вращения шпинделя шлифовального круга (об/мин) | 2400/4250 |
| Максимальный ход шпинделя шлифовального круга (ось X) (мм) | 300 |
| Максимальный ход стола (ось Z) (мм) | 725 |
| Максимальная скорость вращения шпинделя шлифовального круга (ось X) (мм/мин) | 0,1-4000 |
| Максимальная скорость стола (ось Z) (мм/мин) | 0,1-5000 |
| Разрешение оси ЧПУ (ось Z / X) (мм) | 0,001 |
| Точность позиционирования оси ЧПУ (ось Z / X) (мм) | 0,008 |
| Точность повторного позиционирования оси ЧПУ (ось Z / X) (мм) | 0,004 |
| Мощность внутреннего шлифовального инструмента (кВт) | 5,5 |
| Мощность двигателя инструмента для обработки заготовок (кВт) | 3 |
| Мощность гидравлического двигателя (кВт) | 0,8 |
| Мощность двигателя водяного насоса (кВт) | 0,12 |
| Мощность серводвигателя оси (ось Z / X) (кВт) | 3/2,2 |
| Общая мощность (кВт) | 15 |
| Габаритные размеры (мм) | 4100 х 2100 х 2350 |
| Вес (кг) | 6500 |
