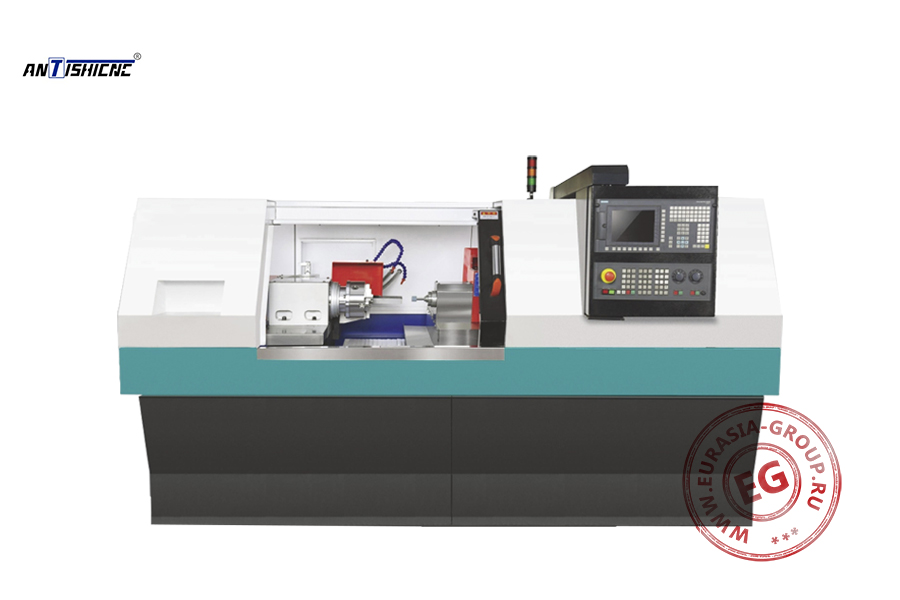

Внутришлифовальный станок с ЧПУ IG150 предназначен для высокоточной обработки внутренних цилиндрических поверхностей отверстий различного диаметра с применением системы числового программного управления. Данная модель является частью серии IG150-I, IG150. Станок построен на базе жесткой чугунной станины с композитным покрытием, обеспечивающей высокую виброустойчивость и термостабильность. Рабочая зона частично закрыта защитным кожухом с откидными панелями, гарантирующими безопасность оператора и защиту от абразивной пыли и охлаждающей жидкости. Шпиндель внутреннего шлифования выполнен в виде высокоскоростного узла с малогабаритным абразивным кругом, установленного на подвижной траверсе.
Система позиционирования обеспечивает точное перемещение шлифовального шпинделя внутри обрабатываемого отверстия. Рабочий стол с прецизионными направляющими качения обеспечивает плавное вращение и осевое перемещение заготовки. Патрон с пневматическим приводом обеспечивает надежное закрепление деталей различной конфигурации. Система управления включает панель с LCD-дисплеем и полной клавиатурой для программирования циклов обработки. Сигнальная колонка с многоцветной индикацией информирует о состоянии станка и ходе процесса.
Приводные двигатели с сервоуправлением обеспечивают точное позиционирование шлифовального узла и координированное движение всех осей. Система охлаждения с направленной подачей СОЖ обеспечивает эффективный отвод тепла из зоны обработки. Принцип работы основан на снятии материала с внутренней поверхности отверстия вращающимся абразивным кругом малого диаметра при программируемом вращении и осевом перемещении заготовки. Система ЧПУ контролирует все параметры процесса.
| Модель | IG150 |
| Диаметр внутренней обработки (мм) | 6-150 |
| Максимальная глубина шлифования (мм) | 150 |
| Максимальный диаметр над станиной (мм) | 520 |
| Максимальный диаметр обработки в патроне (мм) | 320 |
| Максимальный ход стола (мм) | 540 |
| Рабочая скорость шпинделя передней бабки (мм) | 0-3000 |
|
Скорость подачи стола шпинделя (м/мин) |
8 |
| Скорость подачи по оси X (м/мин) | 8 |
|
Минимальная величина перемещения по оси X (мм) |
0,001 |
| Минимальная величина перемещения по оси Y (мм) | 0,001 |
|
Регулировка угла вращения стола шпинделя |
Вперед - 15˚, назад - 2˚ |
|
Метод подачи |
Серводвигатель |
| Мощность двигателя (кВт) | 2 |
| Серводвигатель по оси Х (кВт) | 1,5 |
| Серводвигатель по оси Y (кВт) | 2 |
| Габаритные размеры (Д х Ш) (мм) | 2500 x 2100 |
| Вес (кг) | 3000 |
