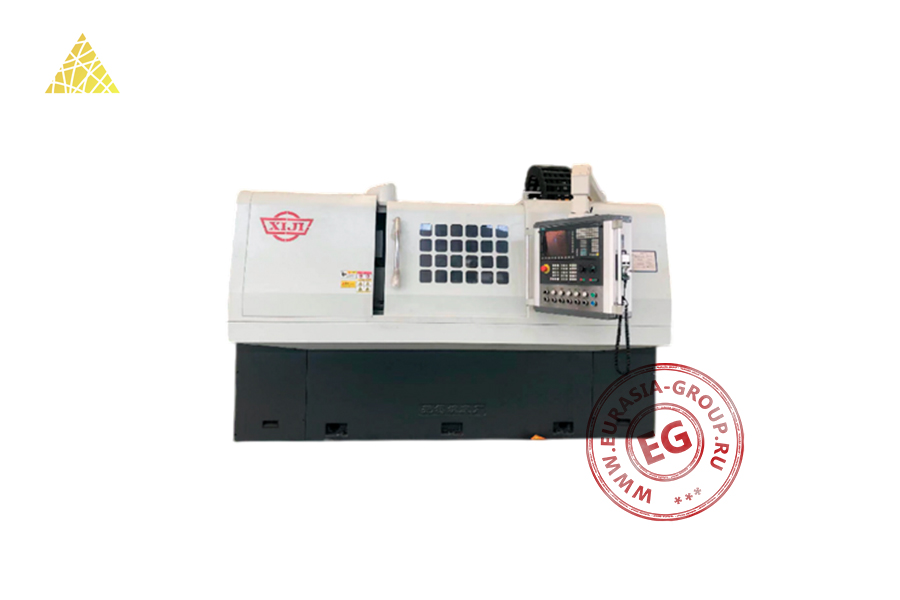

Внутришлифовальный станок с ЧПУ и двумя шпинделями MK210S представляет собой высокоточное оборудование для обработки внутренних цилиндрических и конических поверхностей, а также торцов деталей. Его ключевой особенностью является наличие двух независимых высокоскоростных шлифовальных шпинделей. Станок реализует схему внутреннего шлифования с сервоприводом подач по продольной (ось Z) и поперечной (ось X) осям. Система ЧПУ обеспечивает интерполяционное управление этими осями, позволяя выполнять сложные контуры. Для шлифования конических поверхностей бабка изделия и шлифовальная головка имеют возможность наклона на заданный угол.
Весь станок заключен в полностью закрытый корпус с порошковым покрытием, а смотровые окна защищены ударопрочным оргстеклом, предотвращающим разлет осколков шлифовального. Электрошкаф расположен сзади, управление удобно осуществляется с переднего поворотного пульта, дополненного отдельной кнопкой цикла. Для фиксации заготовки используется гидравлический патрон с торцевой центровкой и наружным зажимом. Важной функцией безопасности является аварийная защита патрона при отключении электропитания, предотвращающая разжим заготовки. Направляющие и ШВП надежно защищены кожухами от попадания абразива и загрязнений.

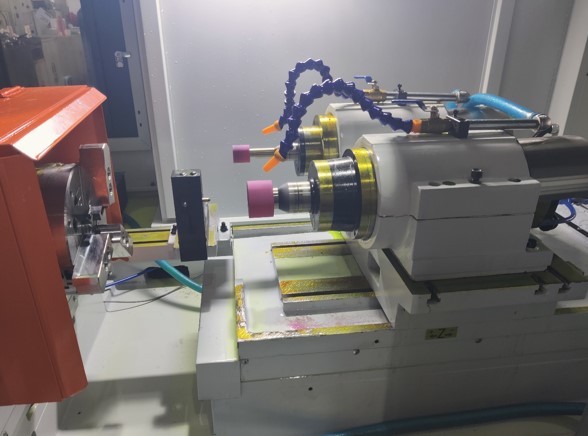

Ключевой элемент станка – два независимых высокоскоростных шлифовальных шпинделя: один оптимизирован для шлифования отверстий, другой – для торцовых поверхностей. Для отвода тепла от шпинделей используется отдельная система водяного охлаждения с обязательной защитой от отсутствия протока воды.
| Модель | МК210S (с двумя шпинделями) | |
| Диаметр шлифуемого отверстия (мм) | 6-100 | |
| Максимальная глубина шлифования (мм) | 100 | |
| Высота центров над станиной (мм) | 350 | |
| Максимальный диаметр обработки (мм) | 180 | |
| Максимальный угол поворота бабки изделия | 30° | |
| Частота вращения заготовки (об/мин) | 100-500 | |
| Частота вращения электрошпинделя для внутреннего шлифования (об/мин) | 24 000 | |
| Частота вращения электрошпинделя для торцевого шлифования (об/мин) | 12 000 | |
| Суммарная мощность всех двигателей станка (кВт) | 35 | |
| Точность обработки | Овальность (мкм) | 3 |
| Цилиндричность (мкм) | 5 | |
| Шероховатость | Ra 0,4 | |
| Разброс размеров (мкм) | 12 | |
| Габаритные размеры (мм) | 2450 × 1830 × 1850 | |
| Вес (кг) | 4000 | |
