Токарный станок с ЧПУ CLX360 – это компактный стационарный автоматический электрогидравлический металлорежущий агрегатный механизм горизонтального типа периодического действия, предназначенный для самостоятельного функционирования на различных металлообрабатывающих предприятиях для обработки металлических поверхностей (протачивание, растачивание, сверление, зенкерование, развертывание, нарезание резьбы и иные токарные операции) в единичном или серийном производстве.
Станки с ЧПУ токарные моделей CLX360, CLX400 и CLX400L имеют ряд структурных особенностей, определяющие их технические характеристики, а также некоторые конструктивные усовершенствования. Так, в частности, CLX400L модернизируется конвейером для устранения стружки в совокупности с пневматическим каналом её вывода из операционной зоны. Высокая степень безопасности работы заключается в полностью закрытых электродвигательных отсеках и частично закрытой операционной зоне.

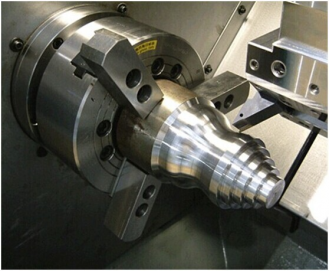

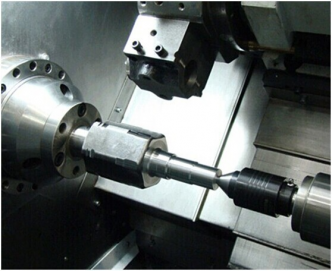

В базовой сборке машина обеспечивается трёхкулачковым патроном для установки и фиксации заготовки. Кулачки являются сменными элементами и могут изготавливаться как из высокопрочной стали, так и из алюминия. Подвижная задняя бабка перемещается под действием гидравлики, предназначена для выбора точного центра при креплении детали и, при необходимости, поддержки заготовки с противоположной стороны.

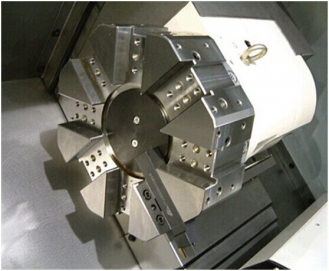

Основным исполнительным элементом конструкции является горизонтальная восьмипозиционная инструментальная станция револьверного типа, куда заранее крепятся и в дальнейшем чередуются в работе по заданному алгоритму сменные режущие инструменты. На поверхность обработки под давлением из гидравлического блока подаётся охлаждающая эмульсия, которая далее стекает в сборочную ванну.
Станок токарный с ЧПУ CLX360 по предварительному выбору заказчика может быть оснащён системами автоматического управления от таких компаний, как Kenyo, Haidehan, Fanuc, Siemens, Mitsubishi, Dasen, Fagor или GSK.
Каждый вариант контроллера оборудован неподвижным многокнопочным пультом и широким цветным экраном. В памяти микропроцессора может храниться значительное количество производственных алгоритмов. Оператор, например, может получать программу и необходимы чертежи посредством удалённого доступа. Система безопасности дополнена световой лампой оповещения.
| Модель | CLX360 |
| Максимальный диаметр поворота (мм) | 340 |
| Расстояние до верха (мм) | 450 |
| Перемещение по осям X/Z (мм) | 210/450 |
| Быстрое перемещение по осям X/Z (м/мин) | 8/10 |
| Мощность (кВт) | 5.5 |
| Скорость вращения шпинделя (об/мин) | 3000 |
| Диаметр шпинделя (мм) / Отверстие конуса маркировка (мм) | Ø 52/MT-4# |
| Размер патрона (мм) | Ø 200 |
| Размер инструмента (мм) | 20 x 20 |
| Повторяемость по осям X/Z (мм) | 0.008 |
| Точность позиционирования по осям X/Z (мм) | 0.01 |
| Габаритные размеры (мм) | 2000 x 1500 x 1700 |
| Вес (т) | 3 |
