Горизонтальный токарный станок с ЧПУ CK6136
-
Диаметр обработки над станиной (мм)360
-
Диаметр обработки над суппортом (мм)200
-
Эффективная длина обработки (мм)750
ЧПУ токарный станок CK6136 – это универсальный промышленный инструмент, который полностью контролирует производственный процесс при обработке металла, поэтому применяется на многих промышленных предприятиях.
Модель собрана на прочной чугунной станине. В базовой комплектации заготовка крепится вручную в 3-кулачковом патроне, но изделие может быть модернизировано автоматической подачей заготовки, транспортером для удаления стружки, 4-кулачковым патроном для мягкого захвата. Смазка подвижных элементов выполняется тоже автоматически. Закрытая операционная зона имеет полное освещение. Для инструмента предусмотрена 4-позиционная стойка; 6 или 8 позиций, как опция.
Гидравлический или пневматический патрон, как опции. Гидравлическая или пневматическая задняя бабка, как опции.
Токарный станок с ЧПУ CK6136 имеет пять весомых преимуществ:
- Нет необходимости в высококвалифицированных операторах, нужен только один работник, который мог бы ввести размеры в машину, отрегулировать подачу и скорость, позволив машине сделать все остальное.
- Полная автоматизация, облегчающая и ускоряющая работу, позволяет добиться максимальной повторяемости деталей с жесткими допусками или уникальными сложными формами, изготавливая их тысячами с одинаковым размером.
- Широкая универсальность, что позволяет использовать его при создании множества видов деталей и частей: от предметов мебели и деталей автомобилей до элементов посуды.
- Точность до 99% достигается за счет того, что используется минимум ручного труда.
- Экономическая эффективность в долгосрочной перспективе: низкие затраты на настройку и обработку, минимум бракованных изделий из-за человеческих ошибок.

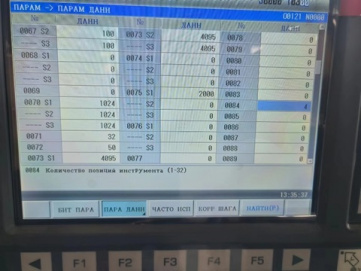

Станок для токарной обработки металлов с ЧПУ CK6136 в базовой комплектации оснащается управляющей системой GSK928TD-L (Fanuc, Siemens или KND, как опции/предложения для выбора). Система использует 32-битный промышленный процессор и масштабируемое программируемое устройство CPLD, что в совокупности формирует ядро управления для точного контроля движения на уровне мкм. В панели (420 × 260 мм) предусмотрен интуитивно понятный интерфейс с набором функций, которых полностью достаточно для обеспечения безопасности, точности и эффективности обработки. Система легко взаимодействует с сервоприводами переменного тока на осях.
| Модель | CK6136 |
| Расстояние между центрами (мм) | 750 |
| Эффективная длина обработки (мм) | 750 |
| Максимальный диаметр обработки над станиной (мм) | 360 |
| Максимальный диаметр обработки над суппортом (мм) | 200 |
| Максимальный вес обрабатываемой заготовки (кг) | 200 |
| Шероховатость обработанной поверхности (мкм) | Ra 1,6 |
| Габаритные размеры станка (в упаковке) (мм) | 2290 х 1520 х 1810 |
| Вес станка (в упаковке) (кг) | 1500 |
| Напряжение (В) / Частота (Гц) | 380/50 |
| Тип и материал станины | Прямая литая станина из чугуна (HT250) с направляющими скольжения |
| Ширина станины (мм) | 360 |

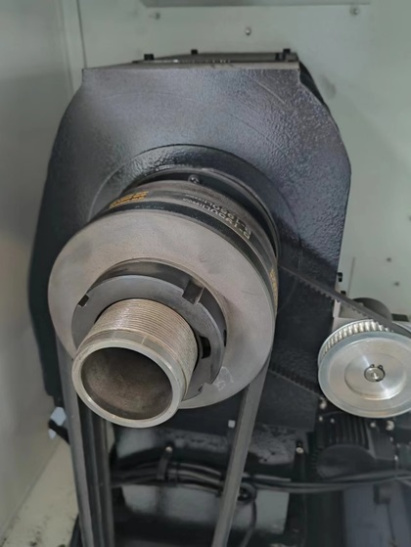

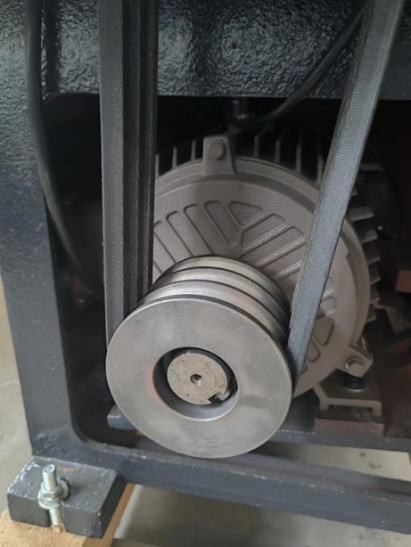

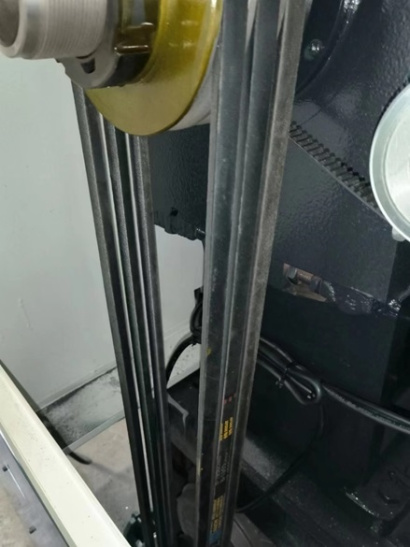

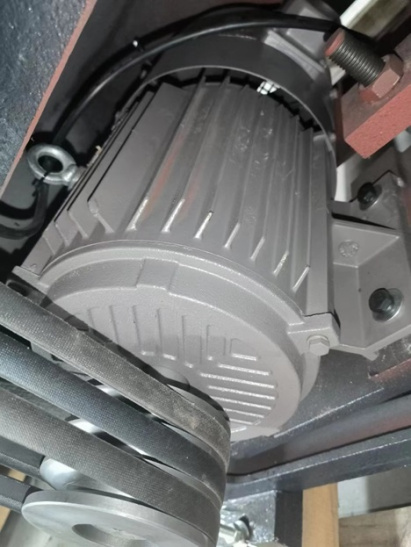

| Привод шпинделя (кВт/Н⋅м) | Асинхронный шаговый электродвигатель 5.5/20 с подключением через ремень |
| Скорость вращения шпинделя и способ регулирования (об/мин) | 100-1800 с бесступенчатой регулировкой |

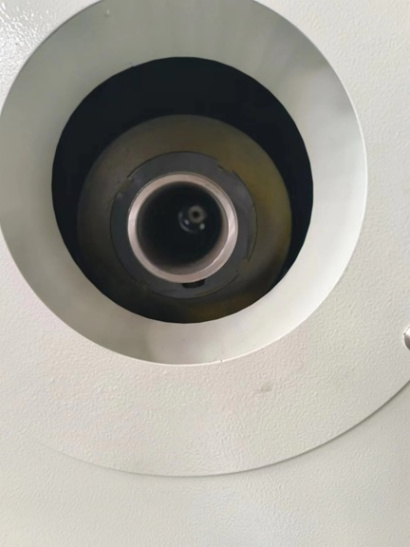

| Конус и диаметр отверстия шпинделя (мм) | MT6, 52 |
| Высота центра шпинделя над станиной (мм) | 200 |
| Высота центра шпинделя над полом (мм) | 1080 |
| Ход по оси Z (мм) | 750 |
| Скорость хода по оси Z (мм/мин) | 8000 |
| Привод оси Z (кВт/Н⋅м) | Серводвигатель 1,5/6 с подключением к ШВП через муфту |
| ШВП оси Z | 4008, класс точности C3 |
| Точность позиционирования по оси Z (мм) | 0,02 (стандарт GB/T25659.1-2010) |
| Точность повторного позиционирования по оси Z (мм) | 0,015 (стандарт GB/T25659.1-2010) |
| Ход по оси X (мм) | 240 |
| Скорость хода по оси X (мм/мин) | 6000 |
| Привод оси X (кВт/Н⋅м) | Серводвигатель 1/4 с подключением к ШВП через муфту |
| ШВП оси X | 2005, класс точности C3 |
| Точность позиционирования по оси X (мм) | 0,02 (стандарт GB/T25659.1-2010) |
| Точность повторного позиционирования по оси X (мм) | 0,015 (стандарт GB/T25659.1-2010) |

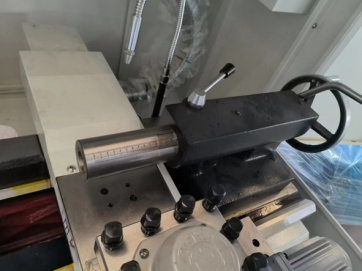

| Ход задней бабки (мм) | 500 |
| Привод задней бабки | Механический |
| Ход пиноли задней бабки (мм) | 130 |
| Привод пиноли задней бабки | Механический |
| Конус и диаметр пиноли задней бабки (мм) | MT4, 65 |

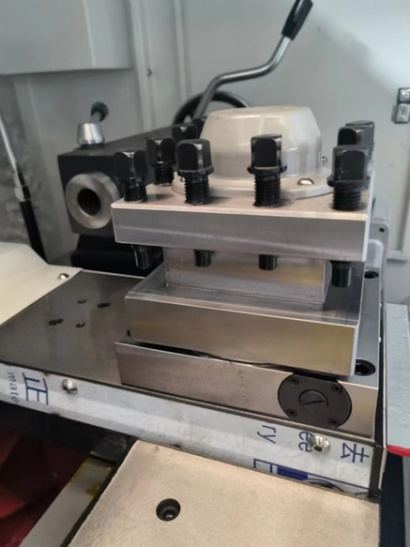

| Тип инструментальной головки | Электрическая 4-позиционная |
| Максимальное сечение хвостовика инструмента (мм) | 20 х 20 |

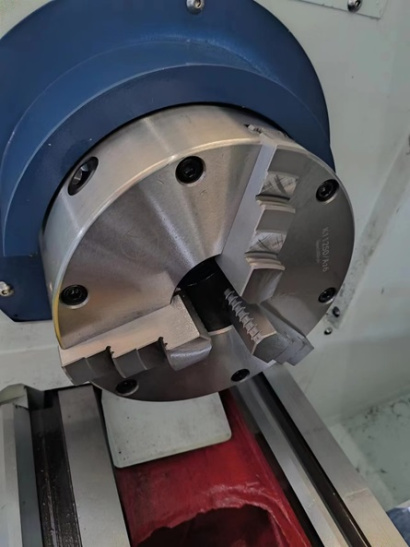

| Тип патрона | Механический 3-кулачковый самоцентрирующийся |
| Диаметр патрона (мм) | 200 |
| Система ЧПУ | GSK 980 TDC (с русским языком) |
| Система удаления стружки | Поддон |
| Система подачи СОЖ | Автоматическая |
| Объем бака СОЖ (л) | 25 |
| Мощность системы подачи СОЖ (кВт) | 0,12 |
| Система смазки ШВП | Автоматическая |
| Объем бака смазки ШВП (л) | 2 |
| Мощность системы смазки ШВП (кВт) | 0,03 |
