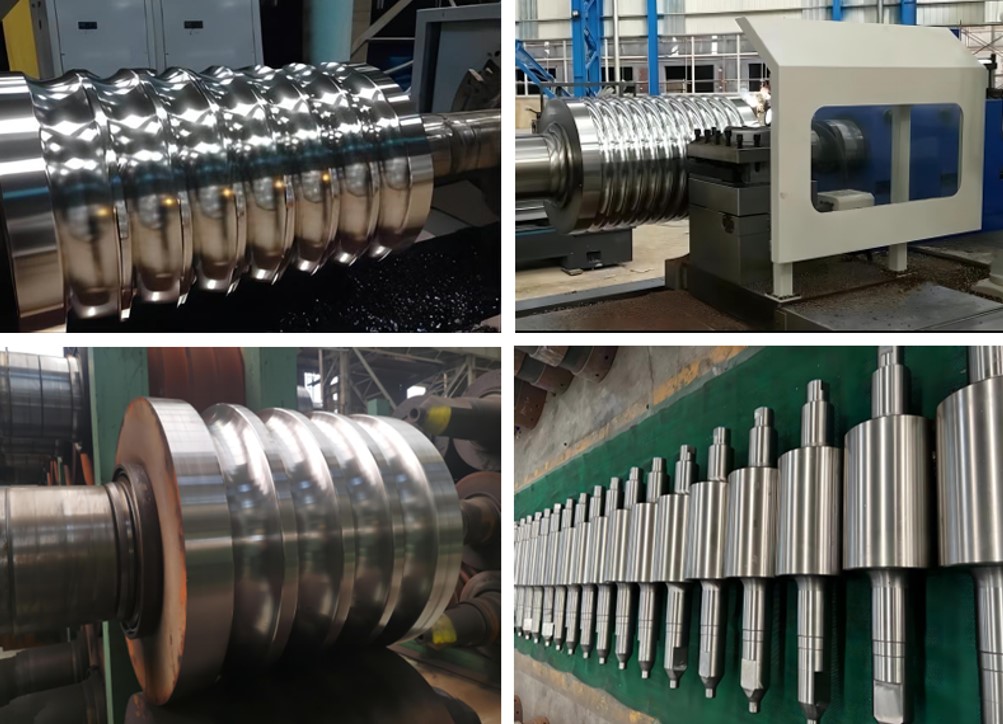

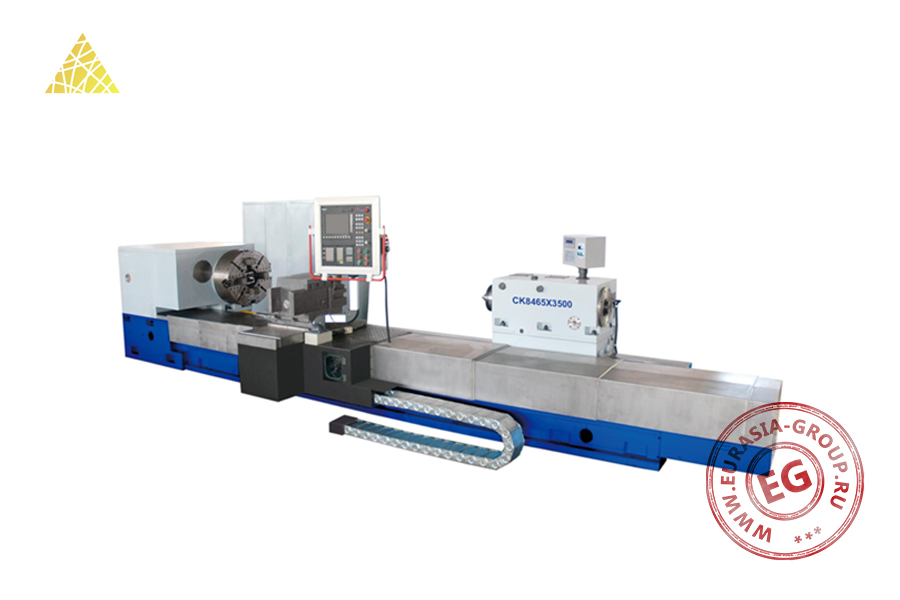

Токарно-накатной станок с ЧПУ CK8465 представляет собой современное прецизионное оборудование, предназначенное для обработки прокатных валков и других крупногабаритных деталей типа валов. Станок способен выполнять как черновую, так и чистовую обработку наружных цилиндрических поверхностей, торцов и сложных фасонных профилей, включая калибры валков, работая с заготовками из чугуна, стали, цветных металлов, а также из твердых материалов вроде быстрорежущей стали или карбида.
Оборудование построено на основе жесткой цельнолитой станины с высокочастотной закалкой направляющих. Система управления на основе немецкой ЧПУ Siemens координирует работу серводвигателей по осям X (поперечное движение) и Z (продольное движение). Привод осей реализован через высокоточные планетарные редукторы и шарико-винтовые пары, что гарантирует высокую точность позиционирования. Станок оснащен 4-позиционной револьверной головкой, позволяющей оперативно менять инструмент в процессе работы. Для крепления тяжелых заготовок используется специализированный литой стальной патрон.
Важной особенностью является комплектация автоматизированной системой программирования Mastercam, которая значительно упрощает подготовку управляющих программ для обработки сложных профилей валков, в том числе за счет специализированных модулей и симуляции процесса обработки для предотвращения столкновений. Станок CK8465 представляет собой завершенное технологическое решение для металлообрабатывающих производств, сочетающее в себе мощь, высокую точность и передовые возможности числового программного управления для эффективной обработки крупногабаритных и тяжелых деталей.
| Модель | CK8465 | ||
| Максимальный диаметр обрабатываемой заготовки (мм) | 650 | ||
| Максимальная длина обрабатываемой заготовки (мм) | 3500 | ||
| Угол центров | 60°, 75° | ||
| Максимальный вес заготовки между центрами (кг) | 7000 | ||
| Максимальное усилие резания (кН) | 40 | ||
| Максимальный крутящий момент планшайбы (Нм) | 12 000 | ||
| Передняя бабка | Диапазон частот вращения шпинделя (об/мин) | 5-260 | |
| Количество ступеней скорости шпинделя | Бесступенчатый | ||

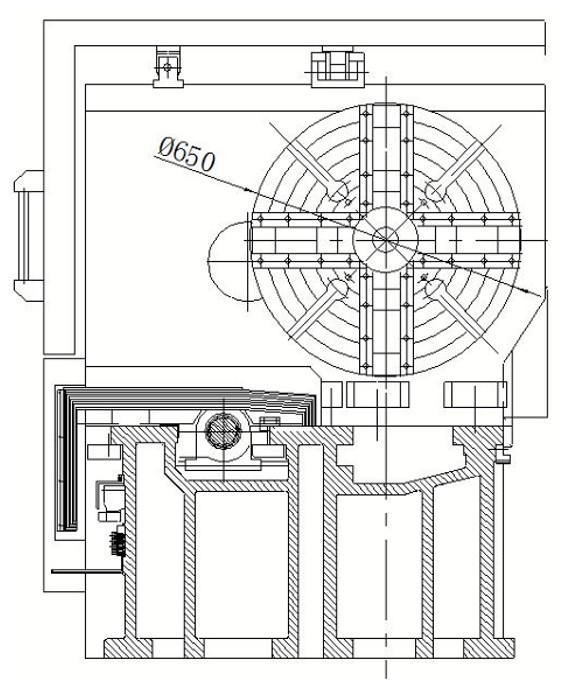

| Диаметр планшайбы (мм) | 650 | ||
| Размер конуса шпинделя (мм) | 60, конус 1:7 | ||
| Задняя бабка | Ход пиноли задней бабки (мм) | 150 | |
| Скорость быстрого перемещения задней бабки (мм/мин) | 3000 | ||
| Размер конуса пиноли (мм) | Ø60, конус 1:7 | ||
| Диаметр пиноли (мм) | 240 | ||
| Электродвигатели | Мощность главного двигателя (кВт) | 37 | |
| Модель главного двигателя | YVP280S-8 | ||
| Серводвигатели подачи (Н⋅м) |
Продольный двигатель (ось Z): крутящий момент 40 Поперечный двигатель (ось X): крутящий момент 40 |
||
| Точность направляющих (мм) | Прямолинейность в вертикальной плоскости | 0,05 | |
| Параллельность направляющих | 0,015/1000 | ||
| Прямолинейность движения суппорта в горизонтальной плоскости (мм) | 0,035/1000 | ||
| Осевое биение шпинделя (мм) | 0,015 | ||
| Радиальное биение конуса шпинделя (мм) | У торца шпинделя | 0,015 | |
| На расстоянии 300 мм | 0,035 | ||
| Параллельность оси шпинделя движению суппорта (мм) | В вертикальной плоскости | 0,035 | |
| В горизонтальной плоскости | 0,025 | ||
| Параллельность оси конуса пиноли задней бабки движению суппорта (мм) | В вертикальной плоскости | 0,03 | |
| В горизонтальной плоскости | 0,025 | ||
| Параллельность оси гильзы задней бабки движению суппорта (мм) | В вертикальной плоскости | 0,04 | |
| В горизонтальной плоскости | 0,05 | ||
| Соосность центров шпинделя и задней бабки (мм) | 0,01 | ||
| Точность чистового точения наружной поверхности (мм) | Овальность | 0,01 | |
| Цилиндричность | 0,02/300 | ||
| Перпендикулярность чистового точения торца к наружной поверхности (мм) | 0,01/100 | ||
| Шероховатость чистового точения наружной поверхности (мкм) | Ra 1,6 | ||
| Минимальный шаг продольного и поперечного перемещения (мм) | 0,001 | ||
| Точность повторного позиционирования (мм) | Ось X | 0,01 | |
| Ось Z | 0,03 | ||
| Точность позиционирования (мм) | Ось X | 0,015 | |
| Ось Z | 0,06 | ||

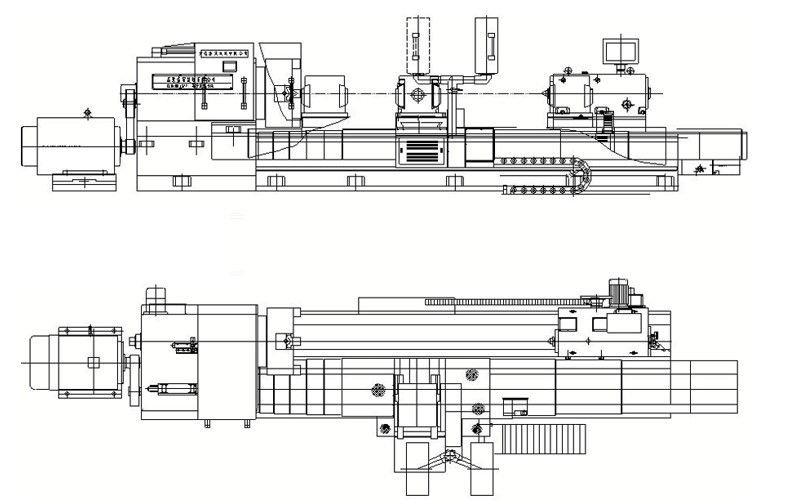

| Габаритные размеры (мм) | 8377 х 2500 х 1760 | ||
| Вес (т) | 15,5 | ||
