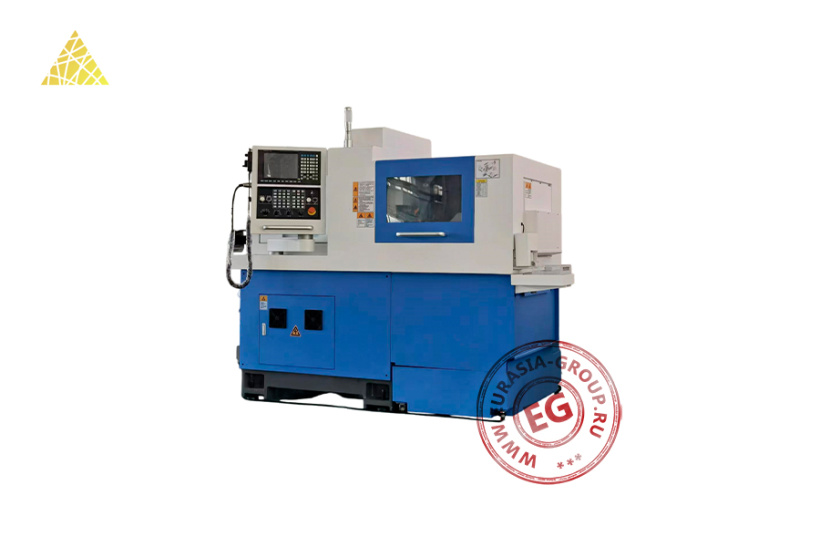

Автомат продольного точения BL-CSL265 представляет собой высокоточное металлообрабатывающее оборудование, предназначенное для обработки прутковых заготовок. Оснащен системой ЧПУ, обеспечивающей многоосевую обработку деталей сложной конфигурации. Автомат продольного точения BL-CSL265 входит в серию станков BL-CSL205, BL-CSL265, отличающихся размерами обрабатываемых деталей.
Станок выполнен в компактном корпусе. Конструкция включает несколько основных узлов: два шпинделя (основной и контршпиндель), инструментальные блоки, систему управления с монитором, систему подачи СОЖ и удаления стружки, устройство подачи прута. Механизм работы основан на многоосевой обработке прутка. Барфидер синхронизирован с основным оборудованием и подает пруток в рабочую зону, обеспечивая непрерывность процесса. Автоматическая подача материала сокращает время простоя между обработкой деталей. Многоосевая система координат BL-CSL265 обеспечивает высокоточную обработку по различным направлениям. Модульная конструкция инструментальных блоков позволяет выполнять сложные технологические операции: точение, фрезерование, сверление, нарезание резьбы. Встроенная система охлаждения предотвращает перегрев режущего инструмента и обрабатываемой детали. Защитное ограждение рабочей зоны повышает безопасность оператора.
Высокая производительность BL-CSL265 достигается за счет минимального времени переналадки и возможности многоинструментальной обработки. Многофункциональность оборудования позволяет заменить несколько отдельных станков, выполняя полный цикл обработки детали за один установ. Высокая точность обеспечивается жесткой конструкцией станины и прецизионными направляющими.
| Модель | BL-CSL265 |
| Диаметр отверстия шпинделя (мм) | 27 |
| Максимально обрабатываемый диаметр (мм) | 25 |
| Максимальная длина обработки с неподвижной втулкой (мм) | 200 |
| Максимальная длина обработки с подвижной втулкой (мм) | 180 |
| Максимальная длина обработки без втулки (мм) | 50 |
| Максимальный диаметр сверления (мм) | 10 |
| Максимальный диаметр нарезаемой резьбы | M8 |
| Максимальная скорость вращения основного шпинделя (об/мин) | 8000 |
| Максимальная скорость вращения контршпинделя (об/мин) | 8000 |
| Мощность серводвигателя основного шпинделя (кВт) | 4,2 |
| Мощность серводвигателя контршпинделя (кВт) | 3,1 |
| Скорость хода по оси X1/Y1/Z1/X2/Z2 (м/мин) | 20/24/24/24/24 |
| Точность повторного позиционирования (мм) | ≤0,003 |
| Количество резцовых инструментов | 6 (12 х 12) |
| Количество осевых приводных инструментов основного шпинделя | 4 (ER16) |
| Количество радиальных приводных инструментов основного шпинделя | 2 (ER16) + 2 (ER11) |
| Количество осевых приводных инструментов контршпинделя | 4 (ER16) |
| Макс. скорость вращения приводного инструмента (об/мин) | 5000 |
| Система ЧПУ | Cyntec 220TB |
| Мощность насоса СОЖ (кВт) | 0,46 |
| Электропитание (В/Гц) | 380/50 |
| Габаритные размеры (мм) | 2300 х 1300 х 1750 |
| Вес (кг) | 2600 |
| Модель | XT-320 S2 | |||
| Диаметр прута (мм) | 3-26 | |||
| Макс. длина прута (мм) | 2600 | 3200 | 3750 | 4100 |
| Высота шпинделя (мм) | 900-1200 | |||
| Емкость магазина | 52 (для диаметра 5 мм) | |||
| Давление воздуха (кг/см²) | 5-7 | |||
| Электропитание (В/Гц) | 220/50 | |||
| Длина барфидера (мм) | 3355 | 3949 | 4505 | 4855 |
| Ширина барфидера (мм) | 720 | 720 | 720 | 720 |
| Вес барфидера (кг) | 378 | 393 | 435 | 440 |
