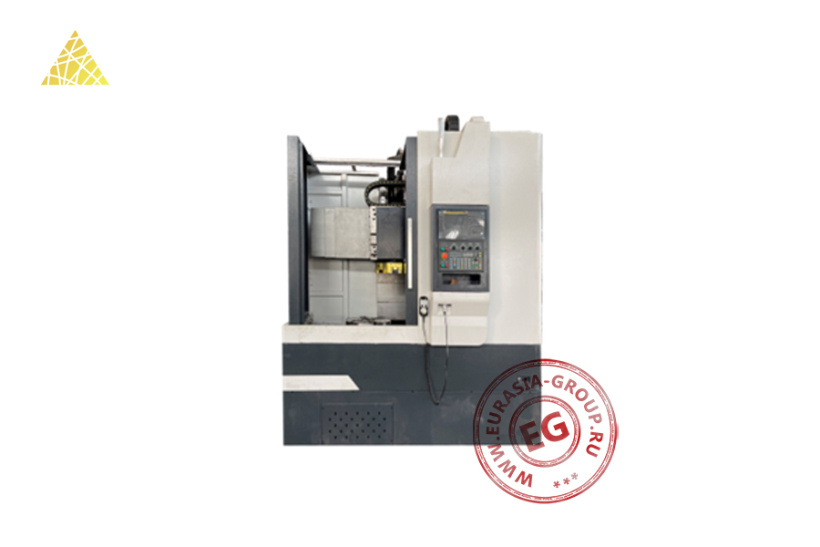

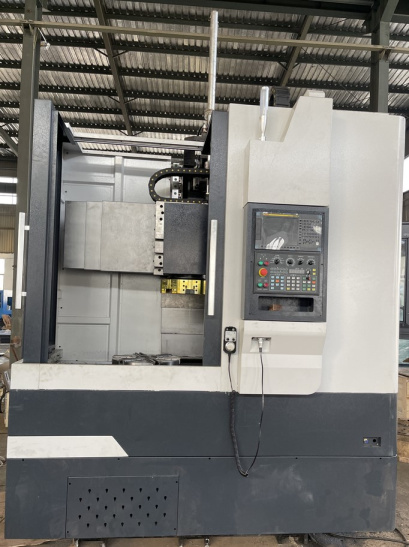

Вертикальный токарный обрабатывающий центр VTC1250 предназначен для высокоточной обработки внутренних и наружных цилиндрических поверхностей, конических участков, торцов, канавок и фасок на крупногабаритных деталях, таких как тормозные барабаны, ступицы, маховики и корпуса. Станок подходит для тяжелой промышленности, автомобилестроения и производства энергетического оборудования, где требуется обработка крупных деталей с соблюдением жестких допусков.
Принцип работы основан на вертикальной компоновке шпинделя, где заготовка закрепляется на рабочем столе, вращающемся вокруг вертикальной оси. Инструменты, установленные на суппорте, перемещаются по осям X (радиальное направление) и Z (вертикальное направление) под управлением системы ЧПУ, выполняя операции черновой и чистовой обработки. Шпиндель, приводимый в действие широкодиапазонным серводвигателем, обеспечивает высокий крутящий момент для тяжелого резания на низких скоростях и точную обработку на высоких оборотах, что позволяет совмещать грубую и финишную обработку в одном цикле.
Основными узлами станка являются монолитная станина, вертикальный шпиндель, суппорт с инструментальной головкой, система автоматической смазки и блок ЧПУ. ЧПУ оснащено удобным интерфейсом, позволяющим оператору вводить команды, отслеживать статус выполнения программы, вносить изменения в процессе работы и получать диагностическую информацию о состоянии станка. Станина, колонна и салазки изготовлены из высококачественного серого чугуна методом литья в песчаные формы с последующей термообработкой для снятия внутренних напряжений. Шпиндель оснащен серводвигателем с широким диапазоном регулировки скорости, что позволяет адаптировать режимы резания под материалы разной твердости. Суппорт поддерживает установку электрической револьверной головки или линейного ряда инструментов, обеспечивая быструю смену режущих элементов и сокращение времени переналадки.
| Модель | VT1250 |
| Максимально устанавливаемый диаметр (мм) | 1250 |
| Максимальный диаметр обработки (мм) | 1200 |
| Максимальная длина (высота) обработки (мм) | 1000 |
| Ход по оси Z / X (мм) | 800/990(-270–+720 мм) |
| Скорость быстрого хода по оси Z / X (мм/мин) | 15 000 |
| Направляющие по оси Z / X | Роликовые направляющие HIWIN/PMI |
| ШВП по оси Z / X | HIWIN/PMI 1R6308/1R5008 |
| Двигатель по оси Z / X (кВт/Нм) | Серводвигатель 3/15 |
| Скорость вращения шпинделя (об/мин) | 10–300 с бесступенчатой регулировкой |
| Отверстие шпинделя | А2-11 |
| Двигатель шпинделя (кВт/Нм) | Серводвигатель 22/236 |
| Патрон | 40” 3-кулачковый механический |
| Инструментальная головка | 12-позиционная приводная BMT65 |
| Система ЧПУ | GSK 988 TA/Siemens 828D |
| Параметры электропитания (В/Гц) | 380/50 |
| Габаритные размеры (мм) | 3 500 × 2 700 × 3 500 |
| Вес (кг) | 13 500 |
