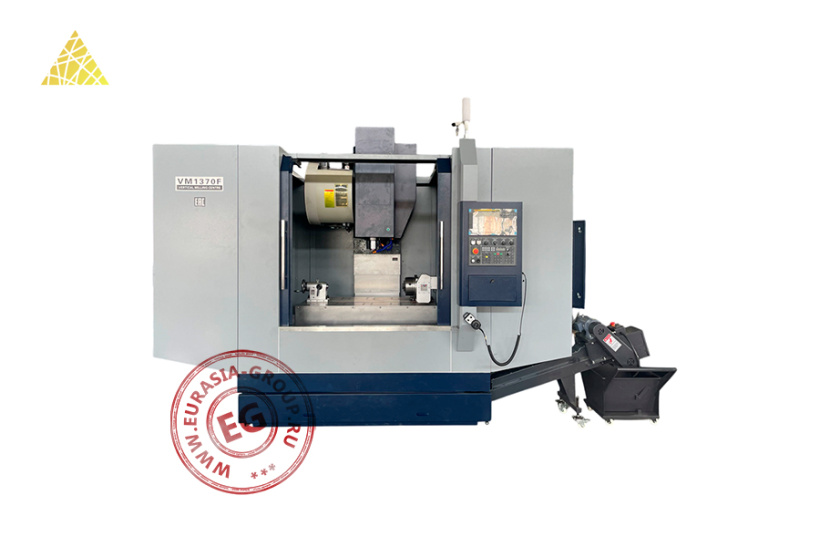

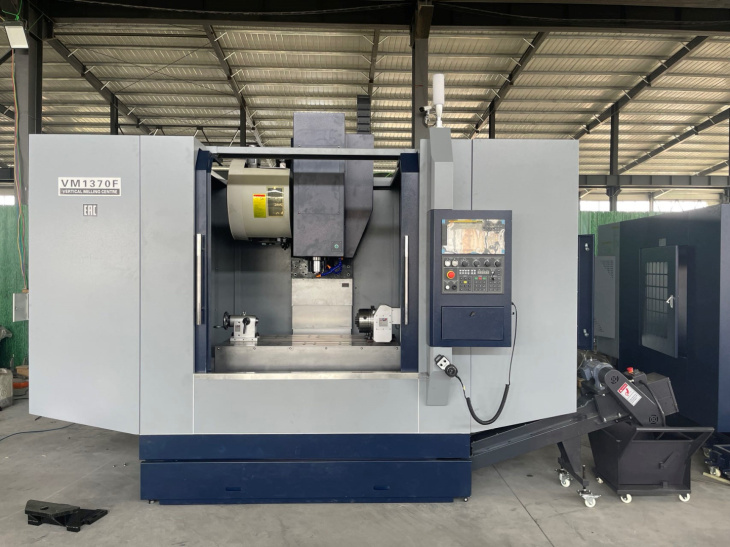

Вертикальный обрабатывающий центр VMC1370 – это современное оборудование с числовым программным управлением (ЧПУ), которое обеспечивает полностью автоматизированный процесс обработки деталей, исключая зависимость от человеческого фактора. Машина оснащена функциями компенсации положения и обладает высокой точностью позиционирования и повторяемостью размеров, позволяя достигать отличной однородности изготавливаемых деталей.
Основное назначение VMC1370 – производство различных типов деталей, таких как пластины, корпуса, крышки, а также создание пресс-форм. Машина оборудована автоматической системой смены инструмента, закрытой защитной крышкой, системой автоматической смазки, охлаждения и удаления. После одного закрепления заготовки на столе она может подвергнуться сразу нескольким видам обработки: фрезеровке, сверлению, расширению отверстий, нарезанию резьбы и другим операциям. Большая площадь рабочего стола позволяет обрабатывать крупные заготовки или несколько небольших деталей одновременно, увеличивая производительность и эффективность. VMC1370 оснащен дисковым магазином, который вмещает до 24 инструментов. Шпиндель приводится в действие с помощью серводвигателя, а ременной привод обеспечивает высокую жесткость и надежностью.
Интерфейс отображает траекторию инструмента визуально, облегчая понимание процесса обработки. Поддерживаются стандартные языки программирования ISO, возможна разработка собственных программ прямо на станке. Автоматическая смена инструмента сокращает время цикла и уменьшает простои оборудования. Также возможно использование дополнительных модулей для автоматизации подачи материалов и удаления отходов. Встроенные функции диагностики позволяют своевременно выявлять неисправности и устранять их до возникновения серьезных проблем.
| Модель | VMC1370 |

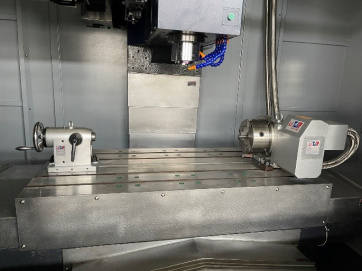

| Размер рабочего стола (мм) | 1400 × 700 |
| Т-образные пазы (мм) | 5х18-152,5 |
| Максимальная нагрузка на рабочий стол (кг) | 1200 |
| Расстояние от шпинделя до рабочего стола (мм) | 785 |
| Расстояние от шпинделя до колонны (мм) | 150-750 |
| Ход по оси X / Y / Z (мм) | 1300 х 700 х 700 |
| Скорость хода по оси X / Y / Z (м/мин) | 24/24/18 |
| Скорость подачи шпинделя (мм/мин) | 1-6000 |
| Направляющие по оси X / Y |
Роликовые направляющие качения Taiwan Yintai |
| Направляющие по оси Z | Направляющие скольжения |
| ШВП по оси X / Y / Z | 5010 Taiwan Yintai / Taiwan Shangyin |
| Двигатель оси X / Y / Z (Нм) | 22/22/30 (прямой привод) |
| Точность позиционирования (мм) | 0,010 (стандарт JB/T8771.4-1998) |
| Точность повторного позиционирования (мм) | 0,005 (стандарт JB/T8771.4-1998) |

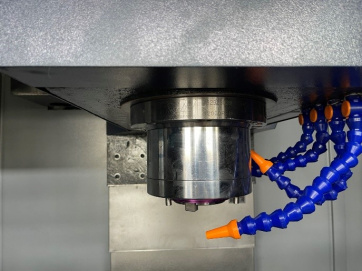

| Шпиндель (об/мин) | BT50, 8000 с воздушной завесой |
| Двигатель шпинделя (кВт) | Серводвигатель 15 (18,5 ременной привод) |
| Магазин инструментов (позиций) | Дисковый, 24 |
| Максимальный диаметр инструмента (мм) | 112 (при полной загрузке) / 200 (без соседних) |
| Максимальная длина инструмента (мм) | 300 |
|
Максимальный вес инструмента (кг) |
18 |
| Время смены инструмента (с) | 3 |
| Система ЧПУ | GSK 25i |
| Система смазки направляющих и ШВП | Автоматическая централизованная |
| Система удаления стружки | Автоматический конвейер |
| Параметры электропитания (В/Гц) | 380/50 |
| Габаритные размеры (мм) | 3200 х 3200 х 2760 |
| Вес (кг) | 10 500 |
