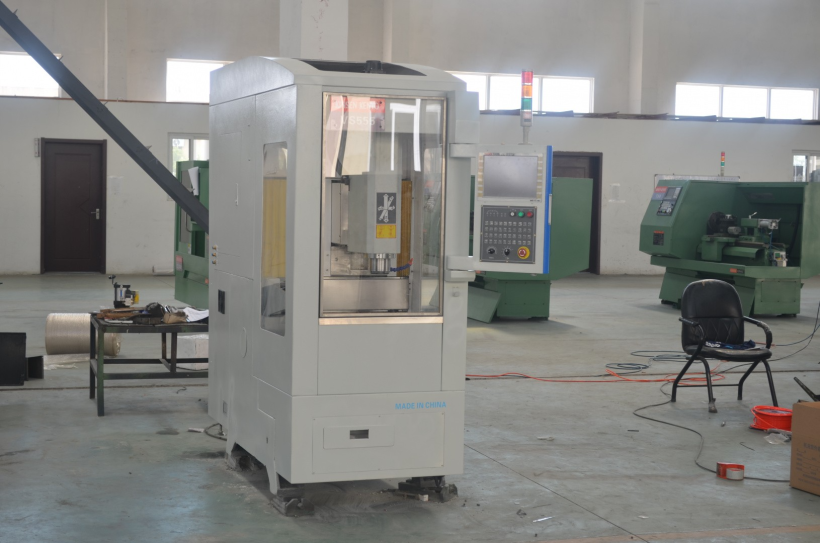

Токарно-обрабатывающий центр VS555 представляет собой малогабаритное стационарное автоматическое электрогидравлическое 5-осевое металлорежущее оборудование вертикального типа периодического действия, которое может быть использовано с целью изготовления геометрически сложных деталей для машиностроения, станкостроения и т.п. Изделие может устанавливаться на малых производственных площадях, как самостоятельный станок, или интегрироваться в состав автоматического производственного конвейера.

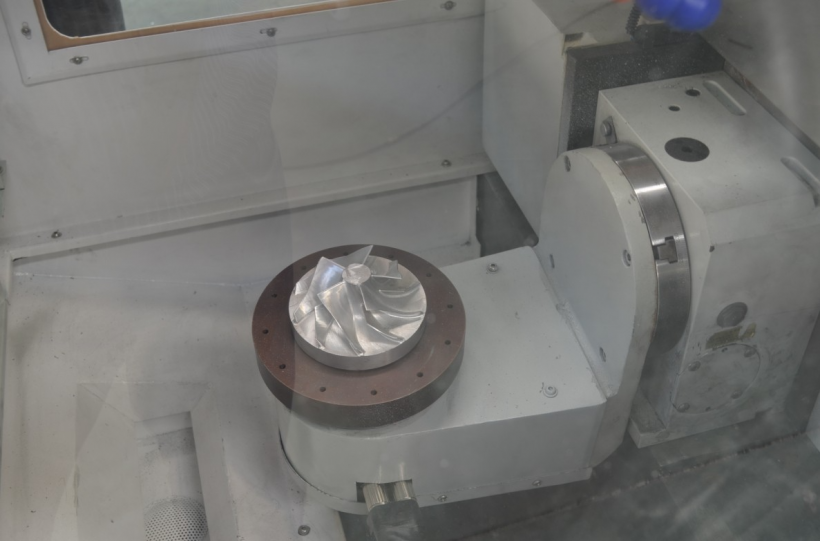

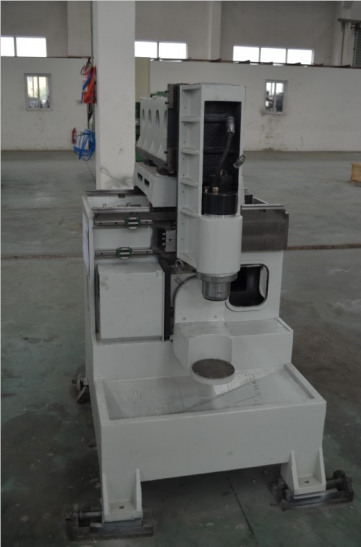

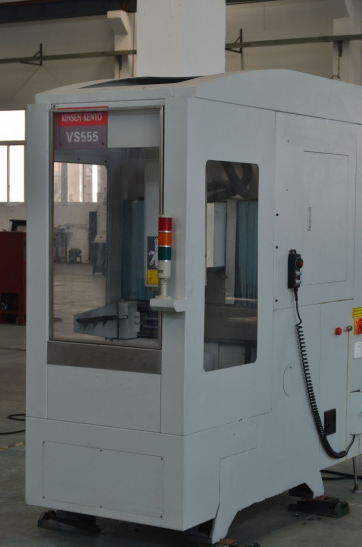

Вертикальные токарные станки с ЧПУ модели VS555 должны быть обеспечены трёхфазным электропитанием 380В. Литое тело станины обладает высоким уровнем статической и динамической жёсткости. Днище станины имеет четыре каблука с проушинами для крепления станка болтами к полу. Все основные и вспомогательные системы сбалансированы на раме. Защитный короб операционной зоны запирается одной автоматической дверью, изготовленной из металла. Визуальный контроль хода операций можно осуществлять через обширные смотровые окна из прочного стекла. Главным исполнительным инструментом является 4-позиционная инструментальная головка. Для её вертикального и горизонтального позиционирования оборудованы направляющие рельсы. Энергия передаётся через цепную передачу. Под головкой установлен поворотный стол для фиксации обрабатываемой детали, крепление которой может быть выполнено одним из нескольких вариантов. Подача энергии для вращения стола производится через прямой привод. На место контакта сменного режущего инструмента и обрабатываемой поверхности подаётся смазывающе-охлаждающая жидкость, для удобства стекания которой, днище сборочной ванны сделано под наклоном. Для циркуляции СОЖ используется насосная установка. Набор первичного ЗИП является обязательным элементом поставки.
Вертикальный токарно-обрабатывающий центр с ЧПУ серии VS555 может быть оснащён одним из нижеуказанных программируемых логических контроллеров: GSK-25i, Siemens 840D, Fanuc 31i, Heidenhain-iTNC 530. Этот аспект оговаривается отдельно. Каждая система автоматического управления имеет цветной сенсорный экран и многокнопочную панель (возможность удалённого доступа). Программное обеспечение, техническое описание машины и инструкция по эксплуатации прилагаются.
| Модель | VS555 |
| Габаритные размеры рабочего стола | ∮190 x ∮250 мм |
| Перемещение по осям x/y/z | 300 x 300 x 300 мм |
| Нагрузка на рабочий стол | 80-380 |
| Расстояние от носа шпинделя до рабочего стола | BT30 |
| Конус шпинделя | BT30（Gang type） |
| Количество резаков | 4 |
| Максимальная скорость работы шпинделя | 12000 об/мин |
| Мощность двигателя шпинделя | 5.5/7.5 кВт |
| Точность позиционирования | X/Y/Z:0.01 B/C:0.002 |
| Точность при повторном позиционировании | X/Y/Z:0.005 B/C:0.0015° |
| Быстрое перемещение | 16000 |
| Скорость подачи | 1-5000 |
| Системы смазки | Automatic |
| Система охлаждения шпинделя | Oil cooling |
| Вес | 1.5 т |
| Мощность насоса охлаждения | 95 Вт |
| Максимальный размер фрезерной головки | 65 мм |
| Время изменения резака | 5 секунды |
| Мощность мотора для перемещения по осям X/Y/Z | 3.3/5/5 Нм |
| Система ЧПУ | GSK |
