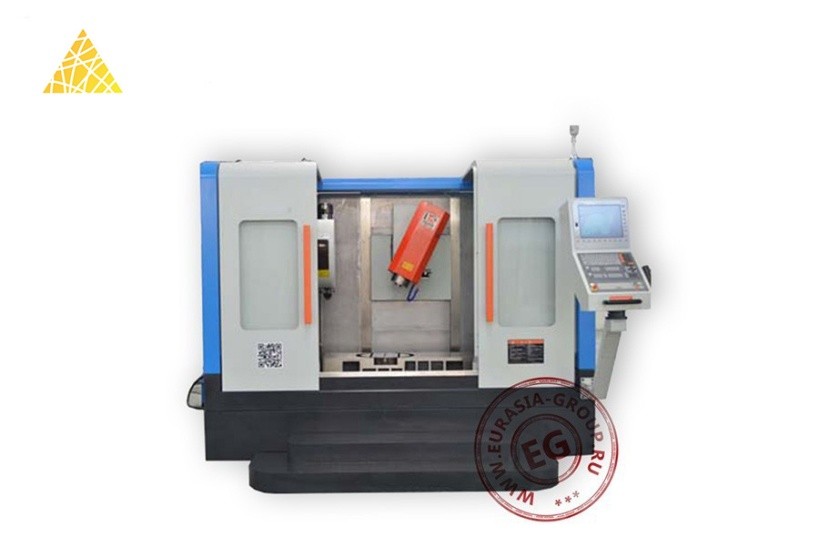

Токарно-обрабатывающий центр VS5080 является представителем серии габаритных стационарных электрогидравлических многоинструментальных металлорежущих машин вертикального типа периодического действия, которые в полностью автоматическом режиме, в последовательности согласно заданной по программе, могут осуществлять обработку (сверление, фрезерование, растачивание и т.п.) геометрически сложных поверхностей. Изделие может работать как в составе автоматической производственной линии, так и в самостоятельно режиме. Обработке могут подвергаться такие материалы, как нержавеющая сталь, титаносодержащие сплавы, керамика твёрдой структуры и т.д.
Вертикальные токарные станки с ЧПУ модели VS5080 имеет многотонную станину с высокими статическими и динамическими характеристиками. Главный двигатель запускается в работу при наличии трёхфазной электросети 380В, 50Гц. Металлообработка производится в полностью закрытой операционной зоне, которая ограждается двумя автоматическими дверьми с широкими смотровыми окнами со стёклами из прочного стекла. Деталь фиксируется на подвижной рабочей платформе, в срединной части которой может быть установлен поворотный стол (360°) с прямым приводом и гидравлическим усилием зажима. Главными рабочими инструментами установки являются вертикальный шпиндель и 24-позиционная инструментальная головка револьверного типа. Установка сменного инструмента производится автоматически. Смазывающе-охлаждающая жидкость на обрабатываемую поверхность может подаваться как из поворотного крана, так и непосредственно через канал шпинделя. Комплект запасных инструментов и принадлежностей входит в перечень обязательной поставки.
Вертикальный токарно-обрабатывающий центр с ЧПУ серии VS5080 работает под управлением цифровых технологий. По предварительной договорённости машина может оснащаться такими программируемыми логическими контроллерами: Heidenhain, siemens 840D (8055) или GSK25i. Основная аппаратура скрыта во встроенном металлическом шкафу. Оператор работает за внешним многокнопочным пультом, который имеет широкий цветной экран. На мониторе отображаются все вводимые и текущие рабочие параметры, чертежи требуемой детали и другая необходимая информация. Программное обеспечение и эксплуатационная литература входит в комплект.
| Модель | VS5080 |
| Размер рабочего стола (Д х Ш) (мм) | 500 х 1200 |
| Перемещение по осям X/Y/Z (мм) | 800 х 500 х 500 |
| Диаметр поворота стола (C ось) | 400 |
| Максимальная нагрузка на стол (кг) | 600 |
| Расстояние от торца шпинделя до поверхности стола (мм) | 140-640 |
| Тип шпинделя | BT40 |
| Диаметр шпинделя (мм) | 170 |
| Угол поворота шпинделя | ±110° |
| Вместимость магазина инструментов | 24 |
|
Скорость шпинделя (об/мин) |
9000 |
| Время торможения шпинделя | ≤4S |
| Мощность двигателя шпинделя (кВт) | 12 |
| Точность позиционирования (мм) | X:0.01 |
| Y:0.01 | |
| Z:0.01 | |
| C ось:0.002° | |
| B ось:0.002° | |
| Точность при повторном позиционировании (мм) | X:0.006 |
| Y:0.006 | |
| Z:0.006 | |
| C ось:0.0015° | |
| B ось:0.0015° | |
|
Скорость быстрого хода (мм/мин) |
≥16 000 |
| Система смазки | Автоматическая |
| Система охлаждения | Масляное охлаждение |
| Транспортер стружки | Спиральный/Ленточный |
|
Габаритные размеры (мм) |
3200 x 2800 x 2500 |
| Вес (т) | 8 |
