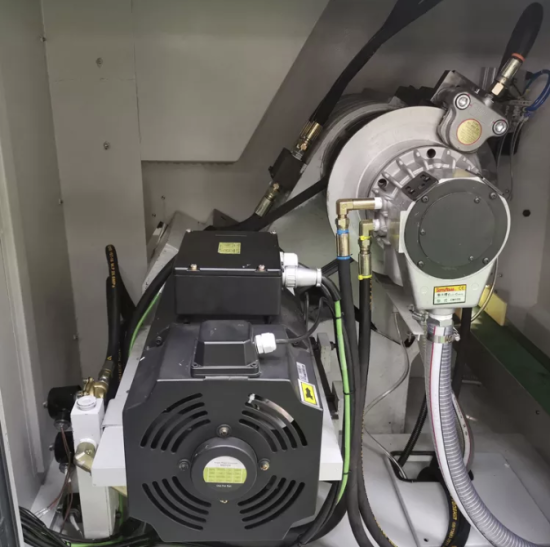

Токарно-фрезерный центр BL-H6Y с довольно обширной операционной зоной рассчитан на надежность производства и в качестве рабочего органа оснащен среднескоростным шпинделем с серводвигателем со скоростью вращения 4500 обор/мин и мощностью 11 кВт, изготовленным ROYAL в Тайване. Это показатели, которые отлично подходят для небольшого предприятия/цеха, разработок опытных образцов в НИИ или для процесса обучения в технических ВУЗах. По данным компании-производителя, этот обрабатывающий центр позволяет механическим цехам использовать преимущества точной обработки при компактных размерах.

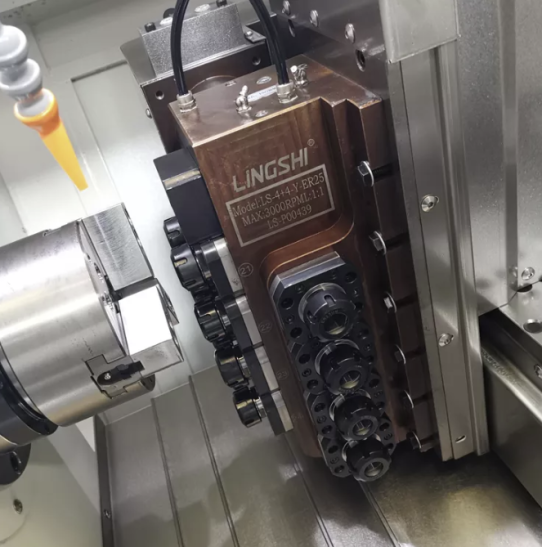

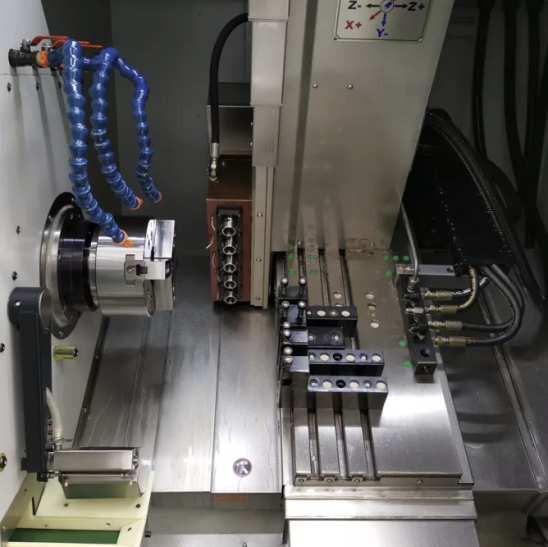

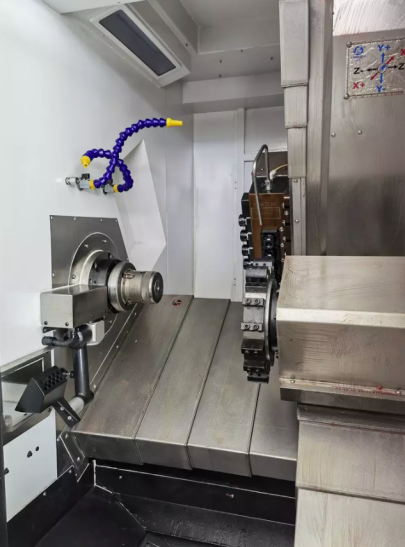

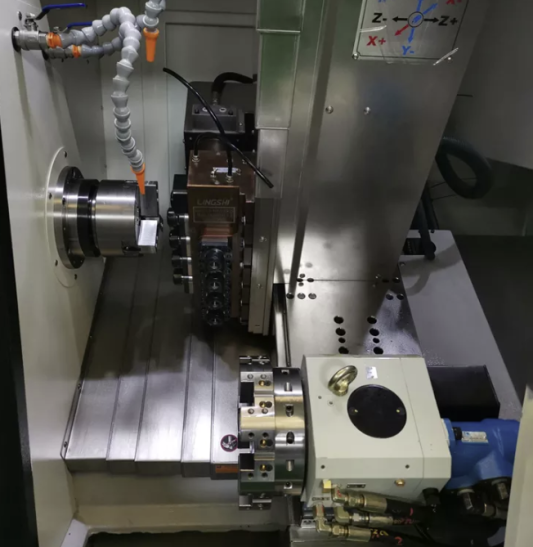

Токарный станок с ЧПУ с наклонной станиной BL-H6Y имеет наклонную в 30° цельнолитую чугунную MEEHANITE станину, опорное основание которой усилено оребрением. По запросу может быть установлен более скоростной и мощный шпиндель с повышенной жесткостью и пониженной вибрацией. Большинство деталей сборки поставлено из Германии и Тайваня. Модульная конструкция упрощает выбор и установку опций, например, таких как улавливатель деталей, автоматический конвейер для стружки и др. Заготовка крепится в гидравлический цанговый патрон. Инструменты подаются на объект из гидравлической револьверной головки 8T (Тайвань, GSA/YULIN/SWIFT) и из «4+4» независимых группы приводных инструментов с осями Y. Также в сборку вошли:
- энкодер с магнитным кольцом – SYNTEC (Тайвань);
- тормозная система – SANYO (Япония);
- шариковый винт и линейная направляющая – HIWIN (Тайвань);
- шарико-винтовой подшипник – FAG (ФРГ);
- система смазки – ISHAN (Тайвань);
- вращающийся масляный цилиндр – AUTOGRIP (Тайвань);
- гидравлические детали – совместное предприятие (Тайвань и Япония);
- основные электрические части – SCHNEIDER (Франция).

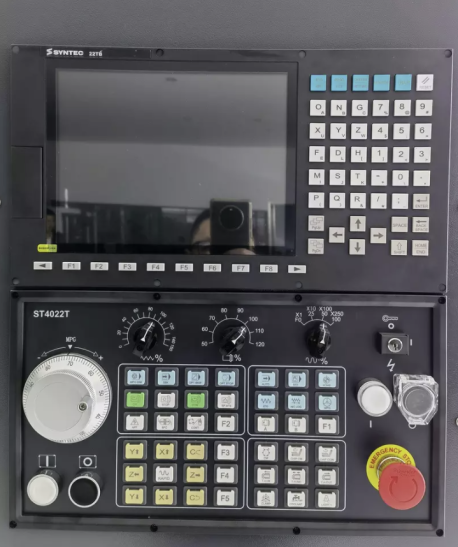

Легко программируемый центр токарно-фрезерной обработки BL-H6Y оснащен в базовой сборке контроллером ЧПУ SYNTEC 21TB с широкой панелью программирования, с помощью которой оператор может контролировать машину, просматривать рабочие данные, включая потребление энергии, и редактировать их по мере необходимости. По запросу может быть установлен контроллер ЧПУ FANUC 0i TF.
| Модель | BL-H6Y |
| Система ЧПУ | SYNTEC 21TB |
| Тип станины | Наклонная 30° цельнолитая чугунная |
| Максмальная длина обработки (мм) | 300 |
| Диаметр обработки над станиной (мм) | 350 |
| Диаметр обработки над суппортом (мм) | 200 |
| Диаметр патрона | 6’ гидравлический |
| Максимальный диаметр обработки прутка (мм) | 44 |
| Диаметр отверстия шпинделя (мм) | 56 |
| Конус шпинделя | А2-5 |
| Скорость вращения шпинделя (об/мин) | 5000 |
| Мощность двигателя шпинделя (кВт) | 5,5 (7,5) |
| Тип привода оси X / Z | ШВП с серводвигателем SYNTEC |
| Диаметр винта / Шаг (мм) | 32 / 10 |
| Ход по оси X / Z / Y (мм) | 460 / 300 / 220 |
| Скорость хода по оси X / Z / Y (м/мин) | 28 / 28 / 16 |
| Держатель инструмента | 8-позиционный гидравлический |
| Сечение хвостовика инструмента (мм) | 20 х 20 |

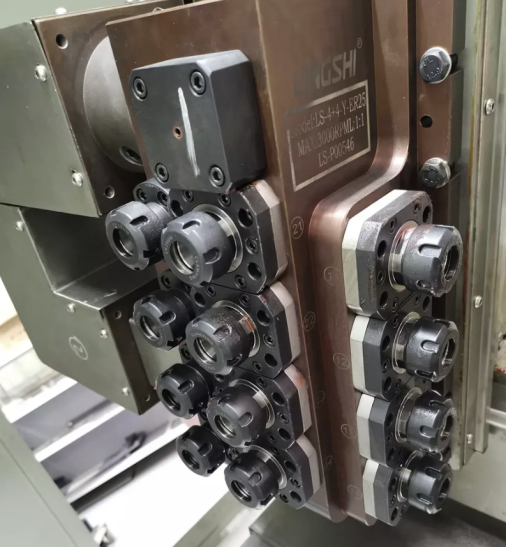

| Приводной инструмент | 4 + 4 независимые головки ER25 |
| Диаметр хвостовика приводного инструмента (мм) | 25 |
| Точность позиционирования по оси X / Z (мм) | 0,01 (на 1000 мм) |
| Точность повторения по оси X / Z (мм) | 0,008 (на 1000 мм) |
| Система смазки | Автоматическая централизованная |
| Система охлаждения электрошкафа | Воздушное кондиционирование |
| Напряжение (В) / Частота (Гц) | 380 / 50 |
| Габаритные размеры (мм) | 2200 х 1600 х 1700 |
| Вес (кг) | 3000 |
