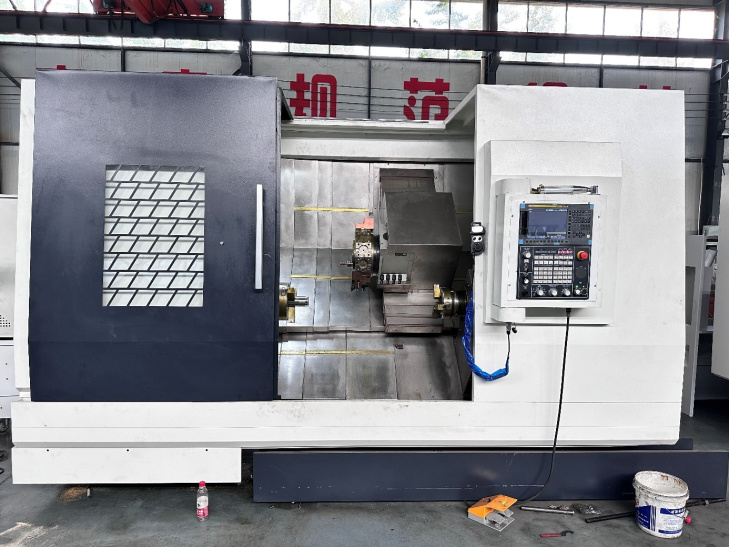

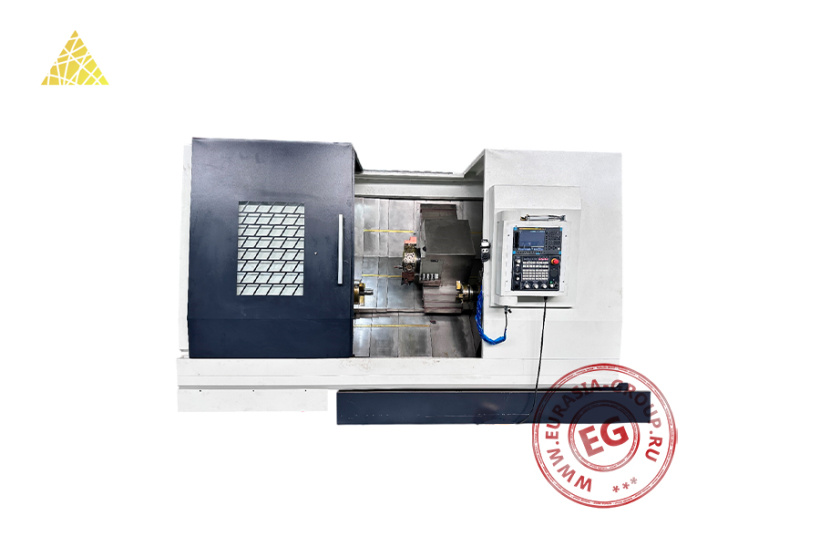

Горизонтальный токарный обрабатывающий центр TCX3675/2S представляет собой высокоточное металлообрабатывающее оборудование, предназначенное для выполнения комплексных токарных операций. Станок оснащен двумя мотор-шпинделями и револьверной инструментальной головкой с приводными инструментами для высокопроизводительной обработки деталей различной сложности в закрытой рабочей зоне.

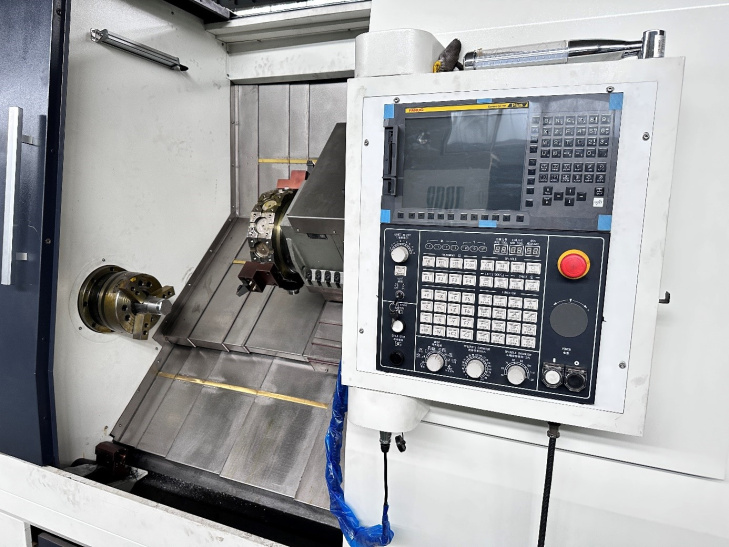

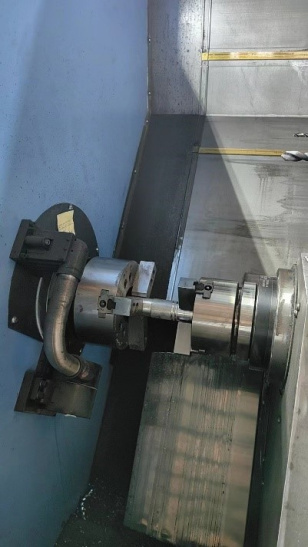

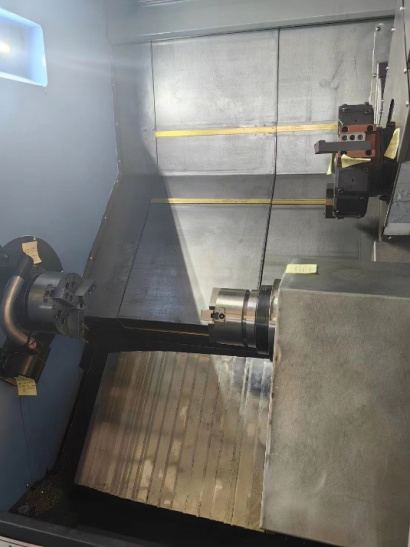

На передней панели установлена современная система ЧПУ с цветным дисплеем и эргономичной клавиатурой управления. Панель содержит функциональные клавиши для настройки режимов резания. Интерфейс системы управления отличается интуитивной понятностью, упрощающей программирование обработки. В рабочей зоне станка расположены два шпиндельных узла с масляным охлаждением, установленных на высокоточных подшипниках. Станок оснащен системой подачи СОЖ высокого давления для охлаждения заготовки и рабочего инструмента.
Система мотор-шпиндель обеспечивает стабильные обороты шпинделя и высокий крутящий момент во всем диапазоне скоростей. Направляющие станка защищены специальными кожухами от попадания стружки и СОЖ. Станина и внутренние поверхности рабочей зоны имеют наклонную конструкцию для эффективного распределения нагрузки, снижения вибрации и удаления стружки.
| Модель | TCX3675/2S |
| Тип станины | Наклонная (45°) литая из чугуна |
| Максимальный диаметр устанавливаемой заготовки (мм) | 400 |
| Максимальный диаметр обработки над станиной (мм) | 360 |
| Максимальный диаметр обработки над суппортом (мм) | 220 |
| Максимальный. диаметр обработки прута (мм) | 40 |
| Эффективная длина обработки (мм) | 750 |
| Ход по оси X / Z1 / Z2 (мм) | 250/600/600 |
| Скорость быстрого хода по оси X / Z1 / Z2 (мм/мин) | 20 000/20 000/20 000 |
| Тип и макс. мощность двигателя по оси X / Z1 / Z2 (кВт) | Серводвигатель GSK 3/3/3 |
| Тип и макс. крутящий момент привода по оси X / Z1 / Z2 (Нм) | Привод через эластичную муфту, 22 |
| Типоразмер и класс точности ШВП по оси X / Z | 4010 (C3)/4010 (C3)/4010 (C3) |
| Тип и размер направляющих по оси X / Z (мм) | Роликовые направляющие 45 |
| Максимальная скорость вращения шпинделя (об/мин) | 6 000 |
| Максимальная скорость вращения контршпинделя (об/мин) | 6 000 |
| Тип и максимальная мощность двигателя шпинделя (кВт) | Мотор-шпиндель, 15 |
| Тип и максимальная мощность двигателя контршпинделя (кВт) | Мотор-шпиндель, 15 |
| Тип и максимальный крутящий момент привода шпинделя (Нм) | Привод через эластичную муфту, 125 |
| Тип и максимальный крутящий момент привода контршпинделя (Нм) | Привод через эластичную муфту, 125 |
| Конус, диаметр и фланец шпинделя (мм) | MT6, 52, A2-5 |
| Конус, диаметр и фланец контршпинделя (мм) | MT6, 52, A2-5 |
| Тип и размер патрона | Гидравлический 3-кулачковый, 6″ |
| Тип и размер патрона контршпинделя | Гидравлический 3-кулачковый, 6″ |
| Тип инструментальной головки | 12-позиционная приводная, BMT55 |
| Максимальная скорость вращения приводного инструмента (об/мин) | 3 000 |
| Точность позиционирования по оси X / Z1 / Z2 (мм) | 0.008/0.008/0.008 |
| Точность повт. позиционирования по оси X / Z / Z2 (мм) | 0.005/0.005/0.005 |
| Точность индексации по оси С1 / С2 | 10″/10″ |
| Система ЧПУ | GSK 988 TA |
| Вспомогательные системы | Централизованная система смазки, система подачи СОЖ, система удаления стружки, маховик ручного хода по осям XZ, освещение зоны обработки. сигнальная лампа для оператора |
| Параметры электропитания (В/Гц) | 380/50 |
| Габаритные размеры (мм) | 4 000 × 2 200 × 2 450 |
| Вес (кг) | 4 000 |
