Токарно-винторезный станок DK1322

Токарно-винторезной станок DK1322 – это группа тяжёлых стационарных автоматизированных электромеханических металлорежущих машин горизонтального типа периодического действия, которые работают как в составе технологических линий на машиностроительных заводах различной направленности, так и в небольших ремонтных мастерских для обеспечения основного производства. Устройство может обрабатывать цилиндрические, фасонные, торцевые и конические поверхности, а также зенкеровать, растачивать и сверлить отверстия или др.

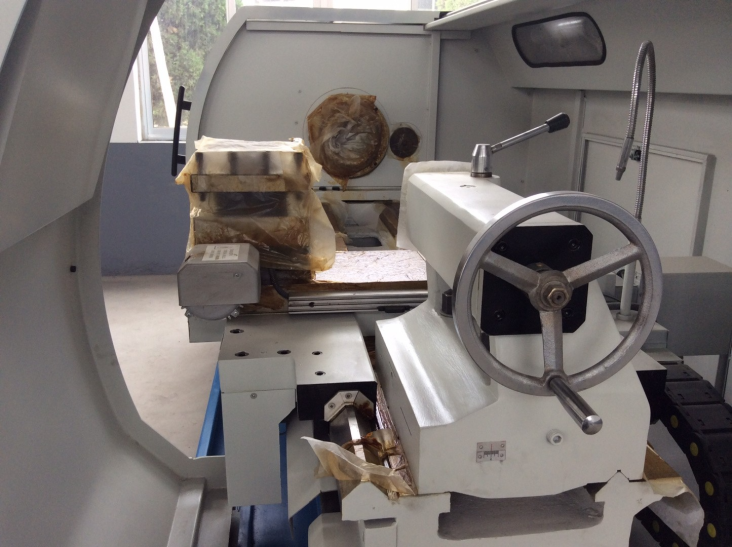

Токарно-винторезной станок DK1322 собран на мощной опорной станине, которая представляет собой две тумбы, жёстко объединённые поперечными рёбрами жёсткости. Операционная зона имеет защитный металлический кожух. Перемещение суппорта и задней бабки осуществляется по двум призматическим и плоским направляющим. Движущая сила подаётся трёхфазным асинхронным двигателем. Коробка скоростей содержится в корпусе передней бабки, регулирует количество оборотов шпинделя. Шпиндель имеет резьбу, на которую устанавливается кулачковый патрон для крепления заготовок. Коробка подач приводит в действие ходовой вал и ходовой винт, а фартук преобразует их вращение в прямолинейное перемещение суппорта. Последний элемент передвигает резцовую головку с закреплённым резцом к поверхности обработки. Задняя бабка устанавливается на конце станины, служит для обработки детали в центрах или для крепления сменного сверлильного инструмента. Насос подаёт смазывающе-охлаждающую жидкость на место контакта детали и резца, после чего она стекает в поддон. По предварительной договорённости доставка может дополняться наборами сменного инструмента (резцы, свёрла, метчики и т.д.).

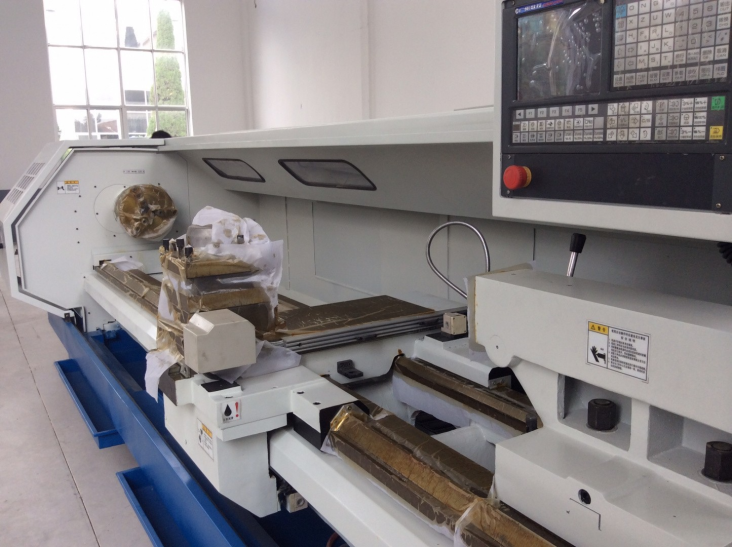

Токарно-винторезной станок DK1322 контролируется работой аппаратуры ЧПУ. Пульт установлен фронтально справа, оснащается цветным экраном и аварийной кнопкой «СТОП». Техническое описание и инструкция по эксплуатации сопутствуют быстрому освоению техники.
