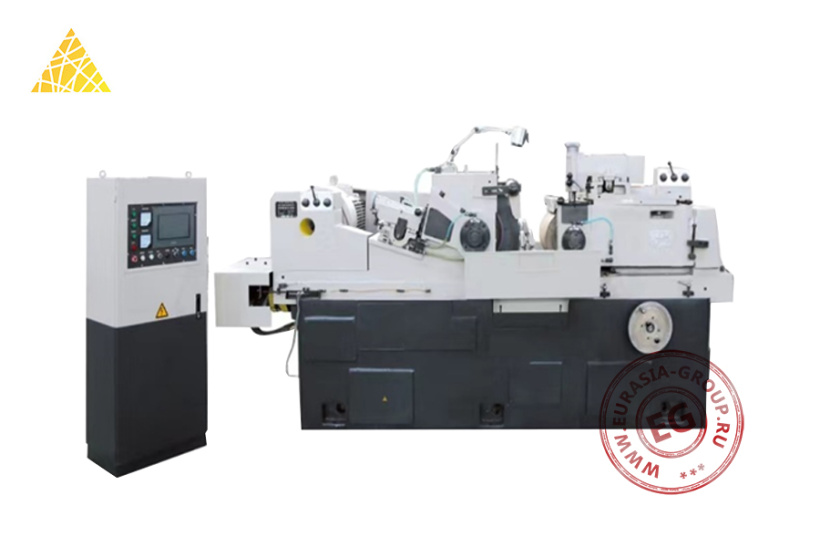

Суперфинишный станок MK 11250 - это оборудование, предназначенное для высокоточной обработки поверхностей цилиндрических поверхностей, колец, длинных труб, валов. Он находит применение в машиностроении, авиационной промышленности и других областях, где требуется повышенная точность и качество шлифования.
Конструкция станка включает массивную литую станину, на которой располагается шлифовальная бабка с широкими шлифовальным (600 мм) и направляющим (350 мм) кругами, диаметр у обоих - 600 мм. Также имеется рама с двухопорными направляющими колесами, которая поддерживает длинные заготовки. Механизм подачи использует японский серводвигатель и французский редуктор Dynabox. Минимальная величина подачи составляет 0,001 мм. Станок выполняет врезное и сквозное шлифование. Машина управляется современной электронной системой ПЛК Mitsubishi , которая контролирует величину подачи колесной пары, скорость и время шлифования.
Основные достоинства суперфинишного станка MK 11250 - высокая точность обработки, надежность, а также возможность работы с различными материалами. Уникальная конструкция рамы колеса обеспечивает устойчивость и стабильность заготовки во время шлифовки. Удобный интерфейс управления и автоматическая настройка рабочих режимов упрощают работу оператора на сложном по устройству станке.
| Модель | MK 11250 | |
| Наружный диаметр шлифовального круга (мм) | 600 | |
| Ширина шлифовального круга (мм) | 600 | |
| Подача (мм) | 0,001 | |
| Система управления | ПЛК | |
| Шлифовальный круг (мм) | 600 х 600 х 305 | |
| Направляющий круг (мм) | 350 х 600 х 203 | |
| Скорость шлифовального круга (об/мин) | 1330 | |
| Минимальная подача рамы колеса (мм) | 0,001 | |
| Величина подачи колесной пары (мм) | 0,01 | |
|
Угол поворота направляющего колеса (º) |
-2° - +4 | |
| Высота от центральной линии двух шлифовальных кругов до нижней поверхности кронштейна (мм) | 290 | |
| Поток охлаждающей воды (л/мин) | 200 | |
| Погружная подача | Диаметр шлифования (мм) | 10 - 250 |
| Максимальная длина шлифования (мм) | 590 | |
| Сквозное шлифование | Диаметр шлифования (мм) | 10 - 250 |
| Максимальная длина шлифования (мм) | 300 | |
|
Скорость направляющего круга |
Во время работы (об/мин) | 16 - 80 |
| При правке (об/мин) | 80 - 200 | |
|
Угол поворота направляющего круга |
В вертикальной плоскости (º) | -2 - +4 |
| В горизонтальной плоскости (º) | 0 - +3 | |
| Подача направляющего маховика | Подача на оборот маховика (мм) | 1 |
| Подача маховика на раму (мм) | 0,01 | |
| Величина подачи направляющих колес | Точная регулировка маховика на оборот (мм) | 0,25 |
| Подача маховика тонкой настройки на оборот (мм) | 0,01 | |
|
Маховик грубой настройки на оборот (мм) |
4 | |
| Мощность |
Двигатель шлифовального круга (кВт) |
45 |
| Двигатель для направляющего круга (кВт) | 3 | |
| Двигатель водяного насоса (кВт) | 0,45 | |
| Двигатель смазочного насоса (кВт) | 0,09 | |
| Двигатель гидравлического насоса (кВт) | 0,75 | |
| Магнитный сепаратор (кВт) | 0,18 | |
| Напряжение (В) / Частота (Гц) |
380, 3 Ф / 50 |
|
| Габаритные размеры (мм) | 3500 х 1850 х 1720 | |
| Вес (кг) | 10000 | |
