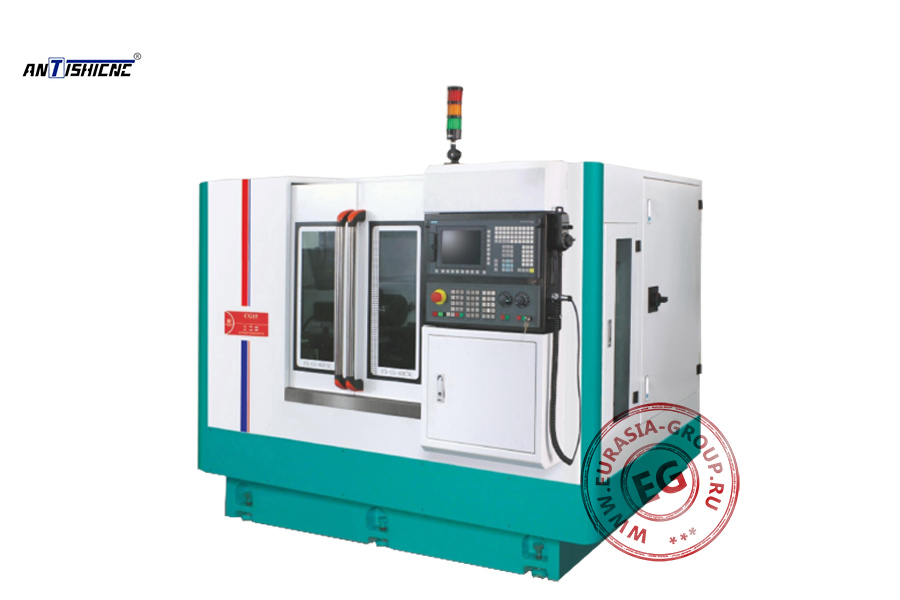

Высокоточный комбинированный шлифовальный станок OD15 представляет собой специализированное оборудование для наружного шлифования деталей типа тел вращения с возможностью выполнения комбинированных операций. Станок построен на базе жесткой чугунной станины, обеспечивающей стабильность процесса обработки и минимизацию вибраций. Рабочая зона полностью ограждена защитными экранами, позволяющими визуально контролировать процесс при соблюдении требований безопасности. Система числового программного управления реализована через современный пульт с графическим дисплеем и функциональной клавиатурой для программирования циклов обработки.
Принцип работы станка основан на вращении обрабатываемой детали в центрах или патроне при одновременном вращении шлифовального круга. Станок позволяет выполнять наружное цилиндрическое, коническое и фасонное шлифование благодаря многоосевой системе подач и возможности программирования сложных контуров. Прецизионные направляющие и шарико-винтовые передачи обеспечивают точность позиционирования и повторяемость результатов.
Особенностью конструкции является возможность установки различных типов шлифовальных кругов для обработки материалов разной твердости. Станок оборудован системой автоматической подачи и позиционирования, позволяющей выполнять многопроходные циклы с заданными параметрами съема материала. Световая сигнализация информирует о состоянии оборудования и этапах технологического цикла. Преимущества модели включают высокую точность обработки наружных поверхностей тел вращения, возможность программирования сложных профилей, стабильность результатов при серийном производстве и универсальность применения для различных типов деталей.
| Модель | OD15 | |
| Диаметр устанавливаемой заготовки (мм) | 200 | |
| Диапазон обрабатываемых диаметров (мм) | 6-100 (наружное шлифование) | |
| Максимальная длина обрабатываемой заготовки (мм) | 150 | |
| Максимальный ход (мм) | По оси X | 100 |
| По оси Z | 330 | |
| Минимальная подача (мм) | По оси X | 0,001 |
| По оси Z | 0,001 | |
| Скорость стола (м/мин) | По оси X | 0-10 |
| По оси Z | 0-10 | |
| Скорость вращения рабочей головки (об/мин) | 600 | |
| Скорость вращения шлифовального шпинделя (об/мин) | 7500 | |
| Мощность привода (кВт) | Рабочая головка | 0,75 |
| Шлифовальный шпиндель | 1,1 | |
| Ось Х | 1 | |
| Ось Z | 1 | |
| Габаритные размеры (ДxШxВ) (мм) | 1900 x 1650 x 1800 | |
| Вес (кг) | Около 3000 | |
