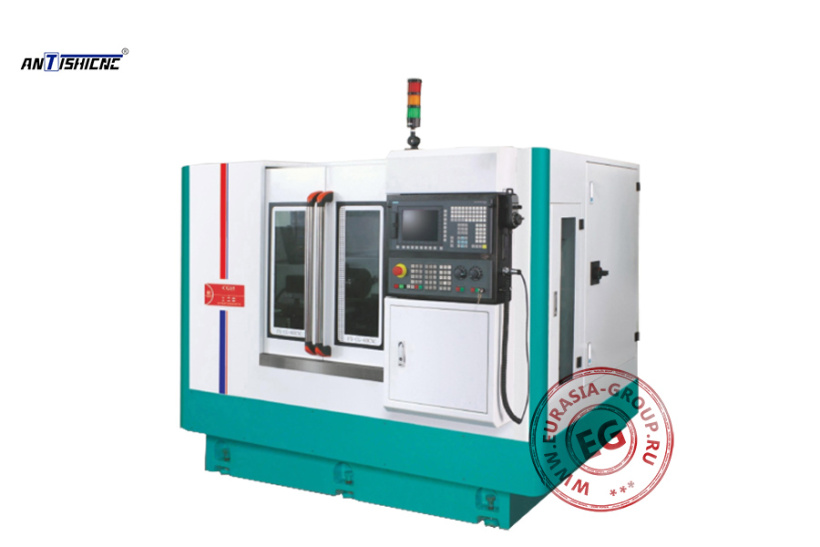

Высокоточный комбинированный шлифовальный станок IG15 представляет собой многофункциональное металлообрабатывающее оборудование, предназначенное для выполнения различных видов шлифовальных операций с высокой точностью позиционирования и качеством обработки поверхностей. Конструктивно станок выполнен по схеме с массивной чугунной станиной, обеспечивающей необходимую жесткость и виброустойчивость системы. Рабочая зона защищена прозрачными ограждениями, позволяющими визуально контролировать процесс обработки при соблюдении требований безопасности. Станок оборудован системой числового программного управления с современным пультом, включающим дисплей и функциональную клавиатуру для программирования.
Принцип работы основан на относительном перемещении шлифовального круга и обрабатываемой детали по заданным траекториям. Станок позволяет выполнять плоское, круглое, профильное и комбинированное шлифование благодаря многоосевой системе подач и возможности установки различных типов шлифовальных кругов. Координатное позиционирование осуществляется прецизионными направляющими и шарико-винтовыми передачами, обеспечивающими точность перемещений и повторяемость результатов.
Рабочая зона станка IG15 адаптирована для закрепления деталей различной конфигурации с помощью специальных приспособлений. Система охлаждения предотвращает перегрев обрабатываемой поверхности и шлифовального круга. Основные преимущества модели включают универсальность применения для широкого спектра шлифовальных операций, высокую точность обработки деталей сложной геометрии, возможность программирования сложных циклов обработки и стабильность результатов при серийном производстве.
| Модель | IG15 | |
| Диаметр устанавливаемой заготовки (мм) | 3-200 | |
| Диапазон обрабатываемых диаметров (мм) | 6-80 (внутреннее шлифование) | |
| Максимальная длина обрабатываемой заготовки (мм) | 100 | |
| Максимальный ход (мм) | По оси X | 330 |
| По оси Z | 150 | |
| Минимальная подача (мм) | По оси X | 0,001 |
| По оси Z | 0,001 | |
| Скорость стола (м/мин) | По оси X | 0-10 |
| По оси Z | 0-10 | |
| Скорость вращения рабочей головки (об/мин) | 600 | |
| Скорость вращения шлифовального шпинделя (об/мин) | 10 000 - 50 000 (опционально) | |
| Мощность привода (кВт) | Рабочая головка | 0,75 |
| Шлифовальный шпиндель | 1,1 | |
| Ось X | 1 | |
| Ось Z | 1 | |
| Габаритные размеры (ДxШxВ) (мм) | 1900 x 1650 x 1800 | |
| Вес (кг) | 3000 | |
