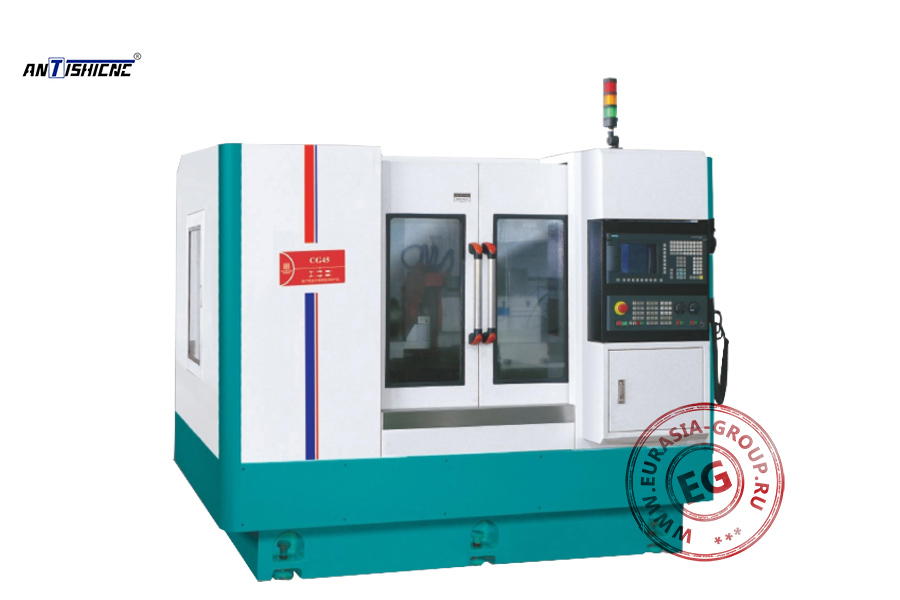

Высокоточный комбинированный шлифовальный станок CG45-I представляет собой универсальное оборудование для выполнения различных видов шлифовальных операций с высокой точностью обработки и качеством поверхности. Данное оборудование входит в серию станков CG45-I, CG45. Станок выполнен на базе массивной чугунной станины, обеспечивающей необходимую жесткость и виброустойчивость. Рабочая зона полностью закрыта прозрачными защитными панелями, обеспечивающими визуальный контроль процесса при соблюдении требований безопасности. Система числового программного управления реализована через современный пульт с графическим дисплеем и функциональной клавиатурой.
Принцип работы основан на многоосевой обработке с возможностью выполнения плоского, круглого, профильного и комбинированного шлифования без переустановки заготовки. Прецизионные направляющие и шарико-винтовые передачи обеспечивают точность позиционирования и повторяемость результатов. Станок позволяет программировать сложные траектории движения для обработки деталей различной геометрии.
Особенностью конструкции является возможность установки различных типов шлифовальных кругов и приспособлений для обработки материалов разной твердости. Система охлаждения предотвращает тепловые деформации и износ инструмента. Комбинированная схема обработки позволяет выполнять несколько операций за цикл. Автоматизация циклов обработки обеспечивает стабильность результатов при серийном производстве. Преимущества станка включают универсальность применения для широкого спектра деталей, высокую точность обработки сложных поверхностей, возможность программирования многоступенчатых циклов и стабильное качество работы.
| Модель | CG45-I | |
| Основные параметры обработки | Максимальный наружный диаметр обрабатываемой детали (мм) | 320 |
| Размер шлифовального круга (мм) | Ф405 x 32-60 x 127 | |
| Максимальная длина детали (мм) | 150 | |
| Диапазон диаметров внутреннего шлифования (мм) | 6-100 | |
| Максимальная глубина шлифования (мм) | 100 | |
| Максимальная длина зажима заготовки (мм) | 200 | |
| Высота от оси до шлифуемой поверхности (мм) | 1150 | |
| Подача и разрешение | Подача по осям X и Z (мм) | 410+250 (опция) |
| Максимальная скорость подачи по осям Y и Z (м/мин) | 18 000 | |
| Минимальное перемещение (разрешение) по осям Y и Z (мм) | 0,0001 | |
| Передняя бабка | Максимальная скорость подачи по оси X (мм/мин) | 10 000 |
| Минимальный шаг по оси X (мм) | 0,0001 | |
| Минимальное разрешение по оси X (мм) | 0,0001 | |
| Угол поворота шпинделя | ±15°...-5° (авто) / ±45°...-45° (опция) | |
| Скорость вращения шпинделя (об/мин) | 0-1000 | |
| Приводы и двигатели | Мощность двигателя шлифовального круга (ось Y) (л.с.) | 5 (2P) |
| Мощность серводвигателя подачи (осей X, Y, Z) (кВт) | 1,5 | |
| Мощность двигателя рабочей головки (кВт) | 1 | |
| Мощность гидравлического насоса (кВт) | 0,2 | |
| Мощность насоса СОЖ (кВт) | 0,37 | |
| Прочее | Объем гидробака (л) | 2 |
| Объем бака СОЖ (л) | 200 | |
| Габаритные размеры (ДxШxВ) (мм) | 2300 x 2200 x 2000 | |
| Вес (кг) | 7000 | |
