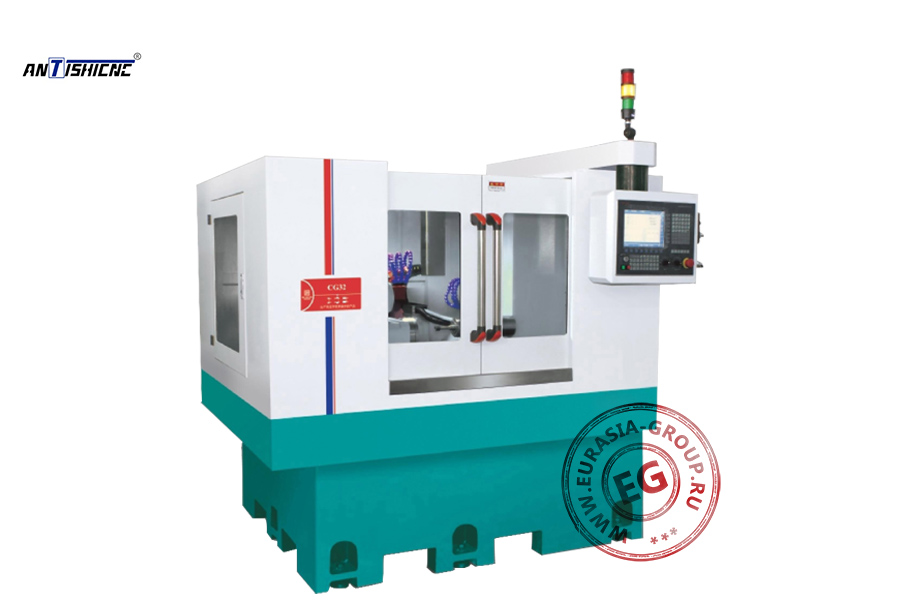

Высокоточный комбинированный шлифовальный станок CG32 предназначен для универсальной обработки наружных и внутренних цилиндрических поверхностей деталей с применением системы числового программного управления. Станок построен на базе усиленной чугунной станины с композитным покрытием, обеспечивающей максимальную виброустойчивость и термостабильность. Рабочая зона полностью закрыта защитным кожухом с прозрачными панелями и раздвижными дверцами, гарантирующими безопасность оператора и защиту от стружки и охлаждающей жидкости.
Комбинированная конструкция включает два независимых шлифовальных узла: основной для наружного шлифования и дополнительный для внутреннего шлифования. Шпиндель наружного шлифования выполнен с горизонтальным расположением абразивного круга большого диаметра, а узел внутреннего шлифования оснащен высокоскоростным шпинделем с малогабаритным кругом. Передняя бабка содержит шпиндель главного движения с патроном для надежного закрепления деталей различной конфигурации и размеров. Система позиционирования обеспечивает точное перемещение заготовки относительно обоих шлифовальных узлов.
Приводные двигатели с сервоуправлением обеспечивают точное позиционирование всех узлов станка и возможность выполнения интерполяционных перемещений. Система ЧПУ с сенсорным дисплеем обеспечивает программирование сложных циклов обработки и координацию работы обоих шлифовальных узлов. Принцип работы основан на возможности выполнения последовательной или комбинированной обработки наружных и внутренних поверхностей одной детали без переустановки. Система ЧПУ контролирует все параметры процесса и обеспечивает автоматическое переключение между режимами.
| Модель | CG32 | |
| Основные параметры обработки | Максимальный наружный диаметр обрабатываемой детали (мм) | 200 |
| Размер шлифовального круга (мм) | Φ405 x 32-Φ60 x 127 | |
| Максимальная длина детали (мм) | 200 | |
| Диапазон диаметров внутреннего шлифования (мм) | 6-100 | |
| Максимальная глубина шлифования (мм) | 150 | |
| Максимальная длина зажима заготовки (мм) | 200 | |
| Высота оси от пола (мм) | 1050 | |
| Скорости подачи и разрешение | Подача по осям X1, X2 (мм) | 330 (опция) |
| Максимальная скорость подачи по осям X, X2 (мм/мин) | 18 000 | |
| Минимальное перемещение (разрешение) по осям X, X2 (мм) | 0,0001 | |
| Передняя бабка | Максимальная скорость подачи по оси Z (мм/мин) | 10 000 |
| Минимальный шаг подачи по оси Z (мм) | 0,001 | |
| Минимальное разрешение по оси Z (мм) | 0,0001 | |
| Угол поворота | +15°…-5° (ручная регулировка) | |
| Скорость вращения шпинделя (об/мин) | 0-1000 | |
| Мощность приводных двигателей (кВт) | Двигатель шпинделя наружного шлифования X1 | 5 |
| Двигатель шпинделя внутреннего шлифования X2 | 5 | |
| Двигатель привода шпинделя | 0,37 | |
| Двигатель насоса охлаждающей жидкости | 0,37 | |
| Дополнительные параметры | Емкость бака охлаждающей жидкости(л) | 200 |
| Габаритные размеры станка (ДxШxВ) (мм) | 1900 x 2053 x 1914 | |
| Вес (кг) | 4000 | |
