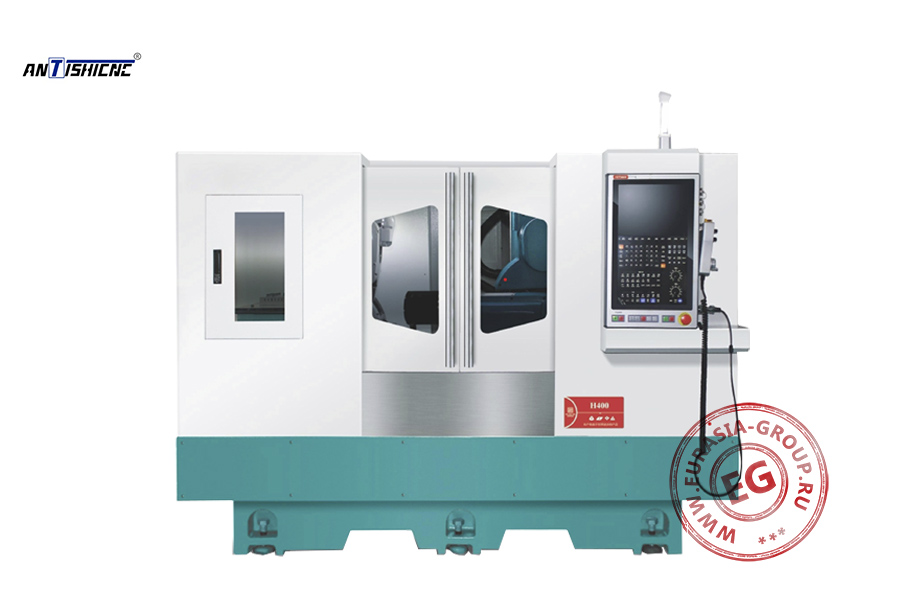

Шлифовальный обрабатывающий центр H400 представляет собой высокопроизводительное оборудование для комплексной обработки деталей с применением различных видов шлифования в автоматизированном режиме. Конструкция выполнена в виде закрытого обрабатывающего центра с полностью изолированной рабочей зоной. Массивная станина обеспечивает жесткость и виброустойчивость системы. Рабочая зона защищена прозрачными панелями, позволяющими визуально контролировать процесс обработки. Отдельный загрузочный отсек обеспечивает безопасную подачу заготовок.
Принцип работы основан на многоосевой обработке с автоматической сменой инструмента и возможностью выполнения различных шлифовальных операций без переустановки заготовки. Станок позволяет выполнять плоское, круглое, профильное и комбинированное шлифование благодаря гибкой системе позиционирования и программируемым траекториям движения. Система числового программного управления реализована через современный пульт с большим сенсорным дисплеем и полной клавиатурой, обеспечивающий программирование сложных циклов обработки и диагностику системы.
Особенностью обрабатывающего центра H400 является полная автоматизация процесса, включая автоматическую подачу заготовок, смену шлифовальных кругов и приспособлений. Закрытая конструкция предотвращает разбрызгивание охлаждающей жидкости и удерживает шлифовальную пыль, создавая комфортные условия работы. Встроенная система удаления стружки и отходов поддерживает чистоту рабочего места. Преимущества оборудования включают высокую производительность благодаря автоматизации и возможности непрерывной работы, точность позиционирования и стабильное качество обработки, гибкость настройки для различных типов деталей.
| Модель | H400 | |
| C-ось | Ход | Без ограничений |
| Скорость быстрого перемещения (°/с) | 360 | |
| Скорость рабочей подачи (°/с) | 0-60 | |
| Точность позиционирования | 0,006° | |
| Повторяемость | 0,001° | |
| X-ось | Ход (мм) | 120 |
| Скорость быстрого перемещения (мм/мин) | 10 000 | |
| Скорость рабочей подачи (мм/мин) | 0-3600 | |
| Точность позиционирования (мм) | 0,005 | |
| Повторяемость (мм) | 0,002 | |
| Y-ось | Ход (мм) | 200 |
| Скорость быстрого перемещения (мм/мин) | 10 000 | |
| Скорость рабочей подачи (мм/мин) | 0-3000 | |
| Точность позиционирования | 0,01 | |
| Повторяемость (мм) | 0,005 | |
| A-ось | Ход | –35°…+11° |
| Скорость быстрого перемещения (°/с) | 200 | |
| Скорость рабочей подачи (°/с) | 0-90 | |
| Повторяемость | 0,002° | |
| Ось обрезки (опционально) | Ход (мм) | 0-63 |
| Скорость рабочей подачи (мм/мин) | 0-720 | |
| Шпиндель | Диаметр шлифовального круга (мм) | 400 |
| Скорость вращения (об/мин) | 0-3200 | |
| Обрезка | Диаметр круга (мм) | 80 |
| Скорость вращения (об/мин) | 1350 | |
| Ремонт круга (во время работы) | Диаметр круга (мм) | 150 |
| Скорость вращения (мм) | 800 | |
| Параметры обработки | Максимальная толщина (мм) | 20 |
| Максимальная длина изделия (мм) | 30 | |
| Усилие зажима (ось C) (Н) | 200-1600 | |
| Главный двигатель | Номинальная мощность (кВт) | 7,5 |
| Скорость вращения (об/мин) | 0-3200 | |
| Прочее | Установленная мощность (кВА) | 44 |
| Потребляемая мощность (кВт) | Около 13-20 | |
| Габариты станка (ДxШxВ) (мм) | 3050 x 2780 x 2800 | |
| Вес (т) | 7 | |
