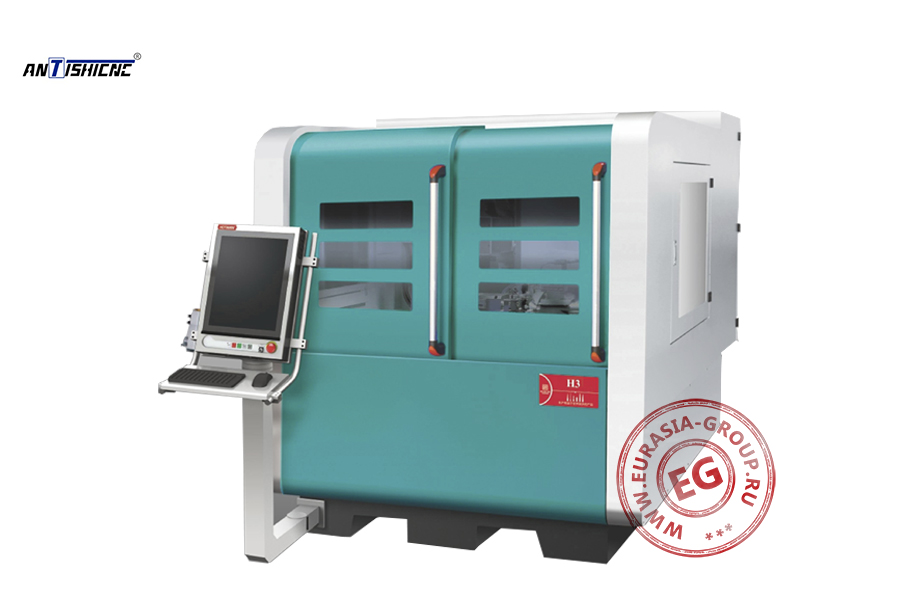

Шлифовальный обрабатывающий центр H3 представляет собой многофункциональное оборудование для комплексной обработки деталей с применением различных видов шлифования в рамках единого технологического процесса. Конструкция станка выполнена в виде компактного обрабатывающего центра с закрытой рабочей зоной, обеспечивающей полную изоляцию процесса обработки. Массивная станина обеспечивает необходимую жесткость и виброустойчивость системы. Рабочая зона защищена прозрачными панелями с возможностью полного обзора процесса обработки.
Принцип работы основан на многоосевой обработке деталей с автоматической сменой инструмента и возможностью выполнения различных видов шлифовальных операций без переустановки заготовки. Станок позволяет выполнять плоское, круглое, профильное и комбинированное шлифование благодаря гибкой системе позиционирования и широким возможностям программирования траекторий движения. Система управления реализована через выносной пульт с большим графическим дисплеем, клавиатурой и манипулятором типа «мышь». Эргономичное расположение пульта управления позволяет оператору контролировать все этапы технологического процесса.
Особенностью обрабатывающего центра H3 является возможность автоматической смены шлифовальных кругов и приспособлений. Закрытая конструкция рабочей зоны предотвращает разбрызгивание охлаждающей жидкости и шлифовальной пыли, создавая комфортные условия работы оператора. Преимущества модели включают высокую производительность благодаря возможности выполнения комплексной обработки в одном установе, точность позиционирования и качество обработанных поверхностей, а также гибкость настройки для различных типов деталей.
| Модель | H3 |
| Диапазон диаметров шлифуемых заготовок (мм) | 0,05-20 |
| Диапазон диаметров зажимаемых заготовок (мм) | 0,5-20 |
| Максимальная длина шлифуемой заготовки (мм) | 200 |
| Режим вращения рабочей головки шпинделя | Фиксированный |
| Скорость вращения рабочей головки шпинделя (об/мин) | 2000 |
| 4-осевая система ЧПУ | X/Y/Z1/Z (шлифовальная станция) |
| 3-осевая система ЧПУ | U/V/W (станция забора) |
| Ход по оси Y / коэффициент разрешения (мм) | 350/0,001 |
| Ход по оси Z / коэффициент разрешения (мм) | 100/0,001 |
| Ход по оси X / коэффициент разрешения (мм) | 29/0,001 |
| Ход по оси V / коэффициент разрешения (мм) | 29/0,001 |
| Коэффициент разрешения по оси С | 0,001° |
| Скорость по оси C (об/мин) | 0-3000 |
| Мощность двигателя шпинделя шлифовального круга черновой обработки (кВт) | 8,5/20 |
| Диаметр шпинделя шлифовального круга черновой обработки (мм) | 160-170 |
| Максимальная линейная скорость шлифовального круга черновой обработки (м/с) | 90 |
| Скорость вращения шлифовального круга черновой обработки (об/мин) | 0-8500 (регулируемая скорость) |
| Размер шлифовального круга черновой обработки (мм) | 250 х 20 х 31,75 |
| Мощность двигателя шпинделя шлифовального круга чистовой обработки (кВт) | 2/5 |
| Диаметр шпинделя шлифовального круга чистовой обработки (мм) | 120 |
| Максимальная линейная скорость шлифовального круга чистовой обработки (м/с) | 90 |
| Скорость вращения шлифовального круга чистовой обработки (об/мин) | 0 - 12 000 (регулируемая скорость) |
| Размер шлифовального круга чистовой обработки (мм) | 150 х 20 х 31,75 |
| Габаритные размеры (ДxШxВ) (мм) | 2450 х 1980 х 1998 |
| Вес (кг) | 4800 |
