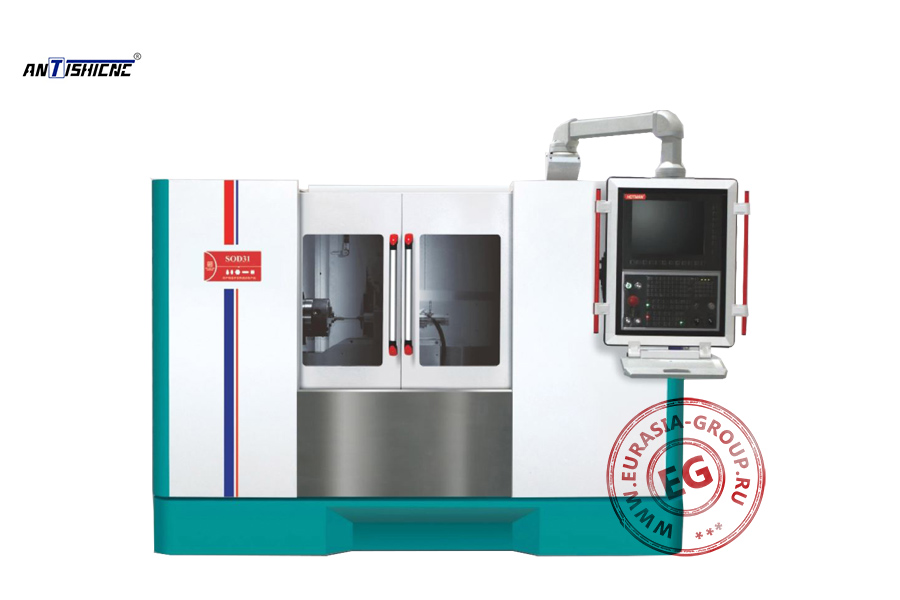

Прецизионный шлифовальный станок SOD31 представляет собой универсальный обрабатывающий центр, предназначенный для высокоточной обработки деталей сложной геометрии методом шлифования. Станок ориентирован на производство изделий, требующих исключительной точности формы и качества поверхности. Конструктивно станок выполнен по схеме вертикального обрабатывающего центра с неподвижной рабочей зоной и подвижным шпиндельным узлом. Массивная чугунная станина обеспечивает необходимую жесткость конструкции и виброустойчивость при обработке. Система линейных направляющих качения гарантирует плавность перемещений исполнительных органов и долговременную точность позиционирования.
Рабочая зона станка закрыта защитными дверцами с остеклением, обеспечивающими визуальный контроль процесса обработки при соблюдении требований безопасности. Система ЧПУ установлена на поворотном кронштейне. Основные преимущества модели включают высокую точность обработки благодаря жесткой конструкции и направляющим, универсальность применения для различных типов деталей, а также возможность программирования сложных траекторий обработки для получения изделий с переменной геометрией поверхности.
Принцип работы основан на программном управлении траекториями движения шлифовального круга относительно закрепленной заготовки. Система координат обеспечивает перемещение по трем взаимно перпендикулярным осям с возможностью одновременного многоосевого движения для обработки сложных пространственных поверхностей. Станок отличается высокой степенью автоматизации технологического процесса. Программное управление позволяет реализовать сложные циклы обработки без участия оператора.
| Модель | SOD31 | |
| Основные параметры обработки | Диаметр обрабатываемой детали (стандарт) (мм) | 5-200 |
| Длина обработки (стандарт) (мм) | 150 | |
| Метод зажима | Ручной трехкулачковый патрон | |
| Перемещение по осям | Максимальный ход по оси X (мм) | 370 |
| Максимальный ход по оси Z (мм) | 270 | |
| Тяговое усилие линейного двигателя оси X (подача, ось шпинделя заготовки) (Н) | 2800 | |
| Мощность сервомотора оси Z (кВт) | 1,5 | |
| Обратная связь оси X | Линейная шкала Heidenhain | |
| Минимальное разрешение шкалы оси X (мм) | 0,0005 | |
| Шпиндель заготовки | Максимальная мгновенная мощность (кВт) | 3,6 |
| Номинальная мощность (кВт) | 1,8 | |
| Крутящий момент (максимальный/номинальный) (Н·м) | 143/64,5 | |
| Скорость вращения (об/мин) | 1-200 | |
| Минимальный угол позиционирования | 2° | |
| Система обратной связи позиционирования | Круговая шкала Renishaw | |
| Диапазон регулировки угла (стандартно - ручная настройка) | ±15° | |
| Шлифовальный шпиндель | Скорость вращения (об/мин) | 50-3000 (электрошпиндель) |
| Мощность (кВт) | 7,5 | |
| Максимальная линейная скорость круга (м/с) | 65 | |
| Размер устанавливаемого круга (мм) | Ø405 x 40 x 127 | |
| Способ правки шлифовального круга | Автоматическая правка и компенсация | |
| Точность и разрешение | Минимальный шаг подачи (X/Z) (мм) | 0,001 |
| Минимальное разрешение (X/Z) (мм) | 0,001 | |
| Импульс шлифовального шпинделя (мм) | ≤0,0015 | |
| Импульс шпинделя заготовки (мм) | ≤0,0005 | |
| Повторяемость позиционирования по оси X (мм) | ≤0,0015 | |
| Повторяемость позиционирования по оси Z (мм) | ≤0,004 | |
| Точность обработки (профиль) (мм) | ≤0,01 | |
| Точность обработки (шероховатость) | Ra ≤0,4 | |
| Габариты и масса | Габаритные размеры (мм) | 2230 x 1500 x 1950 |
| Вес (кг) | 5500 | |
