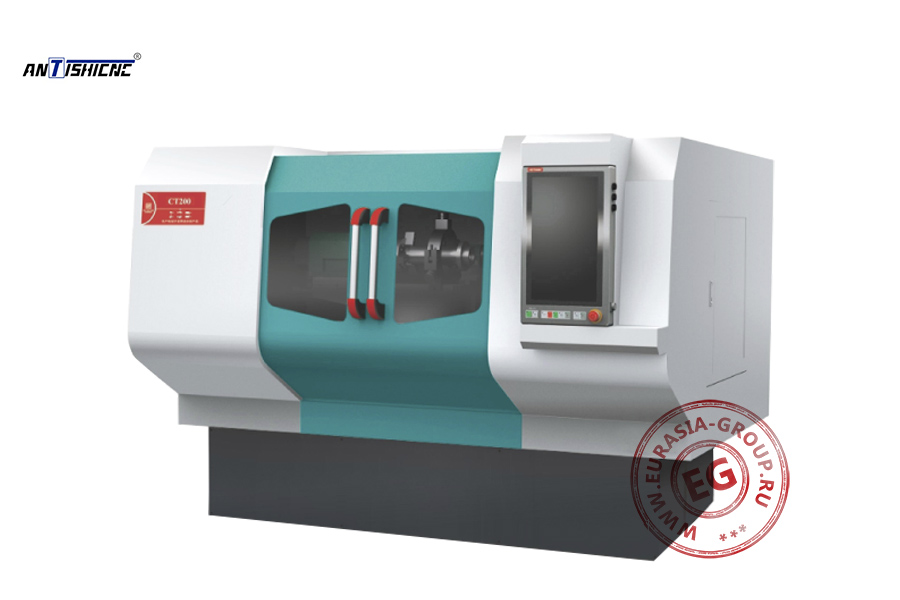

Многопозиционный шлифовальный станок с револьверной головкой CT200 представляет собой оборудование для автоматизированной абразивной обработки деталей с возможностью быстрой смены инструментов. Станок выполнен в компактной конструкции с системой числового программного управления. Ключевой особенностью станка является револьверная головка, обеспечивающая автоматическую смену шлифовальных кругов различных типов и размеров без остановки технологического процесса. Многопозиционная конструкция позволяет устанавливать до нескольких инструментов одновременно.
Станина выполнена из высокопрочного чугуна с развитым оребрением для обеспечения виброустойчивости при высоких скоростях шлифования. Направляющие имеют прецизионное исполнение с системой смазки для поддержания точности позиционирования на протяжении всего срока эксплуатации. Система ЧПУ с сенсорным дисплеем обеспечивает программирование сложных циклов обработки, включая многоступенчатое шлифование с автоматическим выбором инструмента. Закрытая рабочая зона с прозрачными защитными панелями обеспечивает безопасность оператора и эффективное удаление продуктов обработки.
Принцип работы станка CT200 основан на последовательной обработке детали различными абразивными инструментами согласно заданной программе. Револьверная головка автоматически позиционирует требуемый шлифовальный круг, обеспечивая оптимальные режимы для каждого этапа обработки. Станок предназначен для серийного производства деталей повышенной точности в машиностроении, инструментальной промышленности и других отраслях, где требуется сочетание высокой производительности с качеством обработки поверхностей.
| Модель | CT200 | |
| Общие характеристики (мм) | Высота центра рабочего стола | 135 |
| Длина обрабатываемой заготовки | 300 | |
| Длина внутренней шлифовки | 150 | |
| Длина цилиндрического шлифования | 100 | |
| Ось X (поперечная) | Максимальный ход (мм) | 500 |
| Максимальная скорость (мм/мин) | 12 000 | |
| Минимальное перемещение (разрешение) (мм) | 0,0001 | |
| Ось Z (продольная) | Максимальный ход (мм) | 300 |
| Максимальная скорость (мм/мин) | 12 000 | |
| Минимальное перемещение (разрешение) (мм) | 0,0001 | |
| Шлифовальный шпиндель (револьверный) | Количество шпинделей (шт.) | До 4 |
| Размер внутреннего шлифовального шпинделя (мм) | Ø100/120 | |
| Диаметр шлифовального круга (мм) | 250 | |
| Угол поворота | -5…+275° | |
| Точность повторного позиционирования (дюймы) | <2 | |
| Время поворота на 180° (с) | <3 | |
| Угловое разрешение | 0,00005° | |
| Передняя бабка | Диапазон вращения (об/мин) | 10-1200 |
| Конус шпинделя | Морзе №4 (MT4) | |
| Максимальная нагрузка на шпиндель (кг) | 100 | |
| Ручная регулировка длины (мм) | 300 | |
| Ось B | Угол поворота | +61…-91° |
| Повторяющаяся точность позиции (дюймы) | <2 | |
| Разрешение угла | 0,00005° | |
| Правящий шпиндель | Максимальная скорость вращения (об/мин) | До 8000 (бесступенчатая регулировка) |
| Прочее | Общая мощность (кВА) | 40 |
| Требуемое давление воздуха (бар) | 5 | |
| Вес (кг) | 5500 | |
