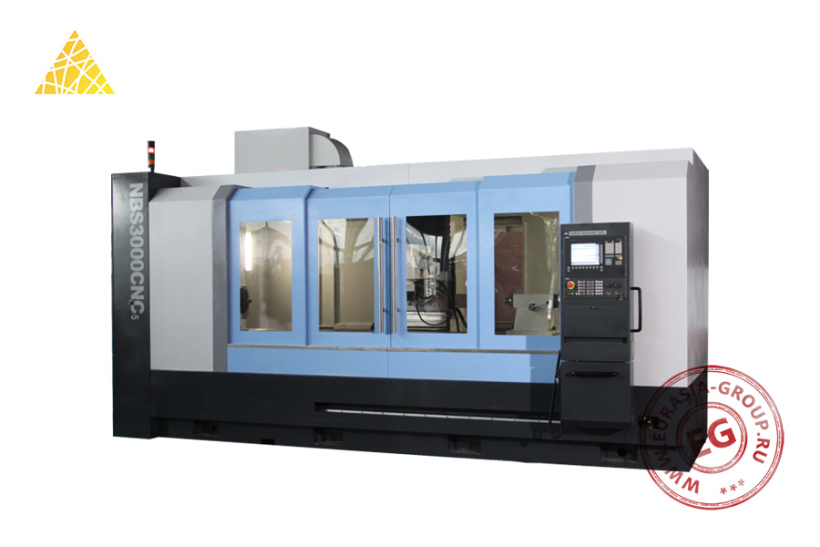

Обрабатывающий центр NBS3000CNC5 представляет собой специализированное оборудование для изготовления и шлифовки протяжек и других инструментов сложной геометрии. Станок имеет жесткую конструкцию с массивным основанием. Конструкция станка включает закрытую рабочую зону с прозрачными защитными панелями, предоставляющими хороший обзор процесса обработки и защиту оператора.

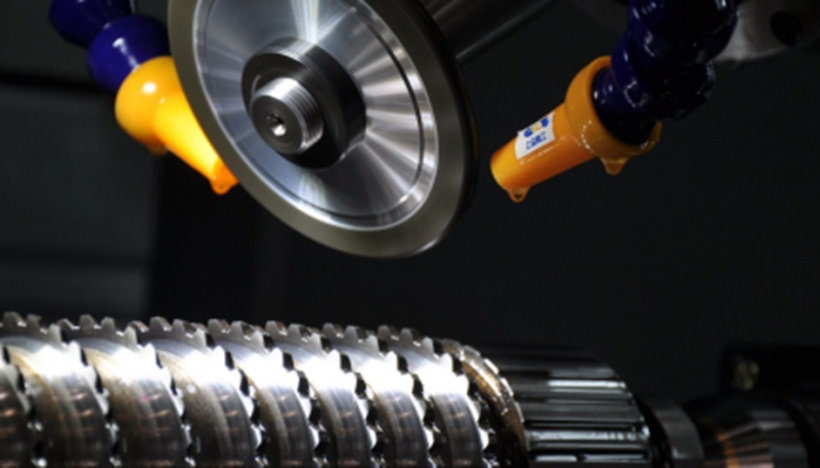

Станок оснащен системой числового программного управления, расположенной на выдвижной консоли сбоку от рабочей зоны. Шлифовальный механизм станка смонтирован на подвижной стойке и оборудован высокоточным шпинделем с возможностью установки различных шлифовальных кругов. Система подачи СОЖ включает гибкие трубки с направленными форсунками для эффективного охлаждения зоны обработки. Рабочая зона оснащена системой фиксации протяжек, обеспечивающей их надежное крепление во время обработки. Для обработки длинных протяжек станок оборудован специальной системой поддержки с возможностью регулировки положения. Пятиосевая система управления обеспечивает высокую точность и гибкость при обработке сложных геометрических форм. Три линейные оси отвечают за перемещение в пространстве, а две дополнительные оси вращения позволяют обрабатывать наклонные поверхности и спиральные канавки.

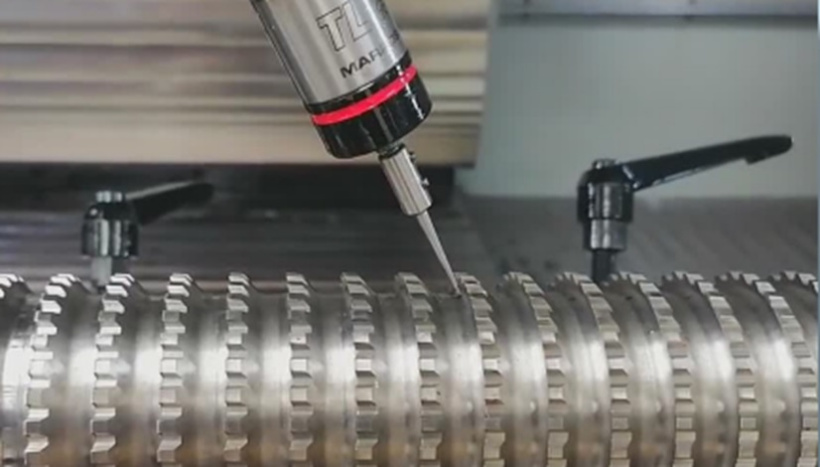

Станок оснащен системой автоматической правки шлифовальных кругов, поддерживающей их оптимальную форму и шероховатость в процессе работы. Среди особенностей станка выделяются встроенная система измерения и контроля параметров обрабатываемых деталей, возможность обработки винтовых и спиральных поверхностей, высокоточная система охлаждения рабочей зоны, механизированная подача СОЖ по гибким трубкам, возможность обработки длинномерных заготовок.
| Модель | NBS3000CNC5 |
| Размер рабочего стола (мм) | 4700 x 450 |
| Максимальная длина изготавливаемых круглых протяжек (мм) | 3000 |
| Максимальный диаметр изготавливаемых круглых протяжек (мм) | 300 |
| Максимальные размеры изготавливаемых плоских протяжек (мм) | 2500 x 200 |
| Перемещение шлифовальной головки по оси X/Y/Z (м) | 3000 / 400 / 400 |
| Высота центров (мм) | 280 |
| Мощность шпинделя шлифовальной головки (кВт) | 10 |
| Максимальная скорость вращения шлифовальной головки (об/мин) | 20000 |
| Скорость вращения заготовки по оси A (об/мин) | 0 - 160 |
| Угол поворота шлифовальной головки по оси B | 0 - 90° |
| Угол поворота шлифовальной головки по оси C (ручная ось) | ± 45° |
| Система ЧПУ | Siemens ONE |
| Общая мощность (кВт) | 35 |
| Габаритные размеры (мм) | 5450 x 2400 x 2750 |
| Вес (кг) | 15000 |
