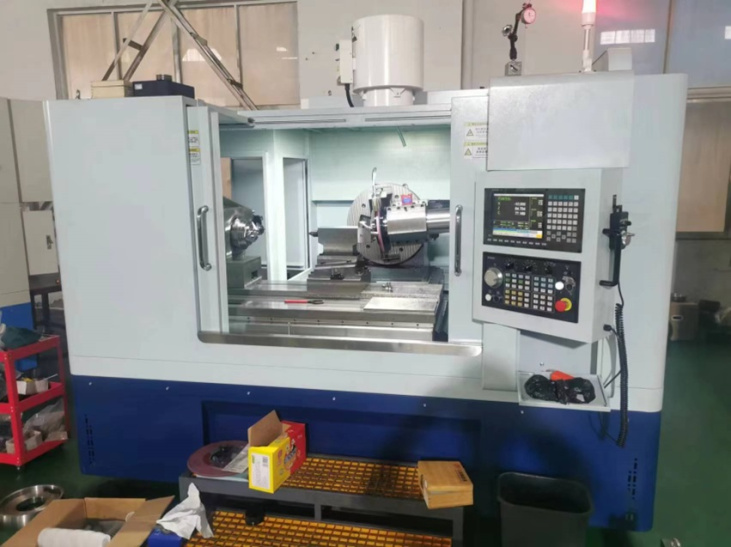

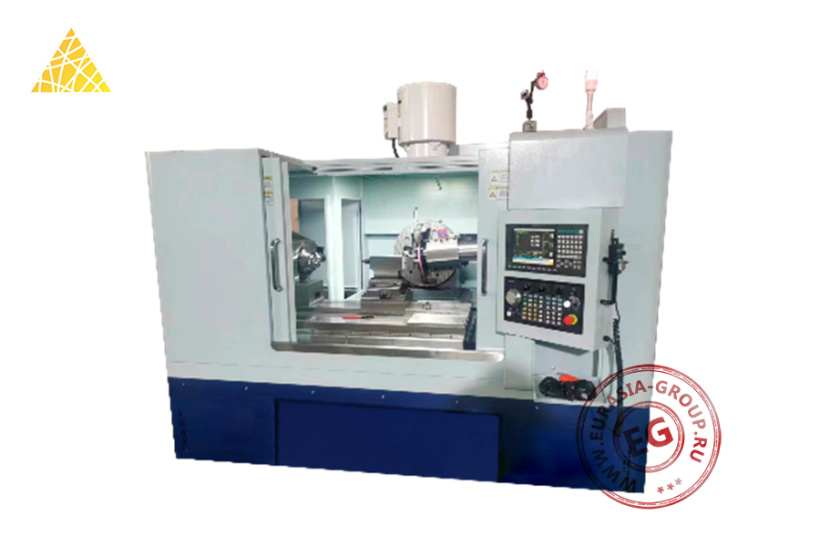

Резьбошлифовальный станок с ЧПУ YLW-700S
Резьбошлифовальный станок с ЧПУ YLW-700S предназначен для узкоспециализированного шлифования витков наружной резьбы и спиральных канавок на различных деталях. Оборудование применяется в машиностроении, автомобильной и авиационной промышленности -там, где требуется точная обработка профиля резьбы.
Станок оснащен монолитной чугунной станиной, что обеспечивает высокую стабильность и минимальные вибрации во время работы. Подшипниковый шпиндель приводится во вращение преобразователем частоты, что позволяет добиться необходимых оборотов с высокой точностью. Прямой привод заготовки и подача с управляемым сервоприводом обеспечивают устойчивую работу на протяжении всего производственного цикла. Управление станком осуществляется с помощью высокоскоростного программируемого контроллера, что позволяет реализовать сложные операции на трех осях ЧПУ. Важными аспектами эксплуатации являются регулярная проверка всех систем, смазка и соблюдение инструкций по безопасности.
Основные достоинства станка YLW-700S - высокая точность шлифования и производительность, надежность в работе и возможность автоматизации многочисленных процессов. Сенсорные технологии обеспечивают легкость в управлении и настраиваемость под специфические требования производства. Станок отличается качественной сборкой и эффективностью.
Общие характеристики
| Модель | YLW-700S | |
| Внешний диаметр заготовки (мм) | 2 - 200 | |
| Длина заготовки (мм) | 15 - 750 | |
| Длина шлифования (мм) | ≤700 | |
| Угол шлифовальной головки |
Вращение вправо (°) |
≤ 30 |
| Вращение влево (°) | ≤ 45 | |
| Использование станков | В основном используется для шлифования дорожек качения наружной резьбы и спиральных канавок | |
| Процесс шлифовки | Двойная вершина, шлифованная внешняя резьба | |
| Основные эксплуатационные характеристики станков | Конструктивная схема мехатроника, общая защита, простота обслуживания и соответствие требованиям эргономики | |
| Система управления использует высокоскоростной программируемый контроллер | ||
| Подача оснащена системой сервоуправления переменного тока для привода решетки с замкнутым контуром, высокоточной стальной направляющей и шариковым винтом | ||
| Двигатель шлифовального круга оснащен шпинделем с подшипником и приводится в движение преобразователем средней частоты | ||
| Ось заготовки является осью прямого привода | ||
| Габаритные размеры (мм) | 3000 х 2300 х 2000 | |
| Вес (кг) | Около 8000 | |
Шлифование
| Режим работы | Ручной режим, одношаговый режим выполнения, полуавтоматический режим, автоматический режим, режим работы всухую |
| Метод измельчения | Метод измельчения с фиксированным диапазоном |
| Метод зажима заготовки | Ручной центр, центр задней бабки, центральная рама |
Электрическая система
| Система управления | Система управления нового поколения |
| Сервопривод | Сервопривод нового поколения и серводвигатель |
| Дисплей | Цветной дисплей нового поколения, показывающий скорость подачи слайда, положение слайда и основную диагностику неисправностей |
| Оси ЧПУ | 3 оси ЧПУ |
| Форма электрошкафа | Ранцевый электрокороб + теплообменник (теплообменная мощность EA-05A 500 Вт) |
| Блок управления | Установлен в правом переднем углу крышки станка и может вращаться |
| Сигнальная лампа (Вт) | Трехцветная сигнальная лампа (2,5) |
Загрузка и разгрузка
| Типы загрузки и разгрузки | Ручной центр, центр задней бабки, центральная рама |
Правящее устройство
| Тип правящего станка | Алмазный роликовый правящий станок или правящий станок с алмазным диском |
| Режим привода | Прямой приводной вал |
Шпиндель шлифовального круга
| Тип шпинделя (мм) | Осевое и радиальное биение электрического шпинделя шлифовального круга меньше или равно 0,002 |
| Максимальный диаметр шлифовального круга (мм) | 350 |
| Линейная скорость шлифовального круга (м/с) | До 60 (обратите внимание на выбор шлифовального круга) |
| Мощность (кВт) | 10 |
Верстак для шлифовального круга
| Тип направляющей | Поперечная направляющая |
| Смазка направляющих | Консистентная смазка (литиевая смазка Great Wall MP-3) |
| Метод привода | серводвигатель + муфта + шариковый винт, немецкая решетка HEIDENHAIN с замкнутым контуром управления |
Шпиндель заготовки
|
Тип шпинделя |
Шпиндель заготовки с сервоприводом с прямым приводом, переднее и заднее радиальное и торцовое биение менее 0,002 мм |
| Метод смазки | Консистентная смазка (литиевая смазка Great Wall MP-3) |
| Управление | Серводвигателем привода шпинделя |
| Тип привода | Прямой |
Направляющая стойки для заготовок
| Тип направляющей | Поперечная направляющая |
| Метод привода | Серводвигатель + муфта + шариковый винт; немецкая линейная решетка HEIDENHAIN (точность ± 1,5 мкм), управление с обратной связью |
| Винтовая смазка | Централизованная смазка |
| Смазка направляющих | Консистентная смазка (литиевая смазка Great Wall MP-3) |
| Разрешение (мкм) | ≤0,1 |
| Повторяющаяся точность позиционирования (мкм) | ≤1 в течение 100 последовательных раз |
| Точность компенсации (мкм) | ≤1 |
Другие
|
Шум (дБ) |
≤75 | ||
| Станина станка | Чугун HT250, отлитый с использованием прецизионного процесса производства смолы и песка, многократная обработка старением, гладкая и красивая поверхность, хорошее поглощение вибрации и не легко деформируется | ||
| Крышка станка | Полностью закрытая крышка | ||
| Стекло | Пуленепробиваемое стекло изысканное и прочное | ||
| Цвет машины | Синий, белый, серый | ||
| Система охлаждения | Стандартный бумажный ленточный фильтр, резервуар для охлаждающей воды с магнитным сепаратором и водяной насос большого расхода | ||
| Электрический резервуар для охлаждающей воды шпинделя | Оснащен независимым резервуаром для охлаждающей воды с переключателем потока | ||
| Переключатель хода | HUANGSHAN | ||
| Электрические компоненты низкого напряжения | CHINT | ||
| Машинные наматрасники | Оснащены набором трехслойных противоударных наматрасников | ||
| Параллелизм | Пространственная параллельность между шпинделем алмазного ролика, шпинделем станка и осью Z подачи станка составляет менее 0,001 мм | ||
| Функция прокатки | Вертикальность между кареткой шлифовальной рамы и кареткой заготовки (мм) | Расстояние 250, 0,002 | |
| Параллельность | Расстояние 250, 0,002 | ||
| Точность перемещения | Точность шпинделя станка (мм) | Менее 0,002 | |
| Точность повторного позиционирования (мм) | Менее 0,002 | ||
