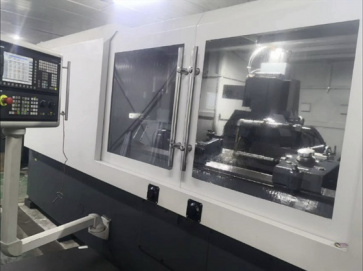

Резьбошлифовальный станок с ЧПУ LMK500 - это узкоспециализированное оборудование, предназначенное для шлифования специальными кругами левой и правой наружной цилиндрической и конической резьбы разного профиля. Оборудование применяется в машиностроении, авиационной и автомобильной промышленности.

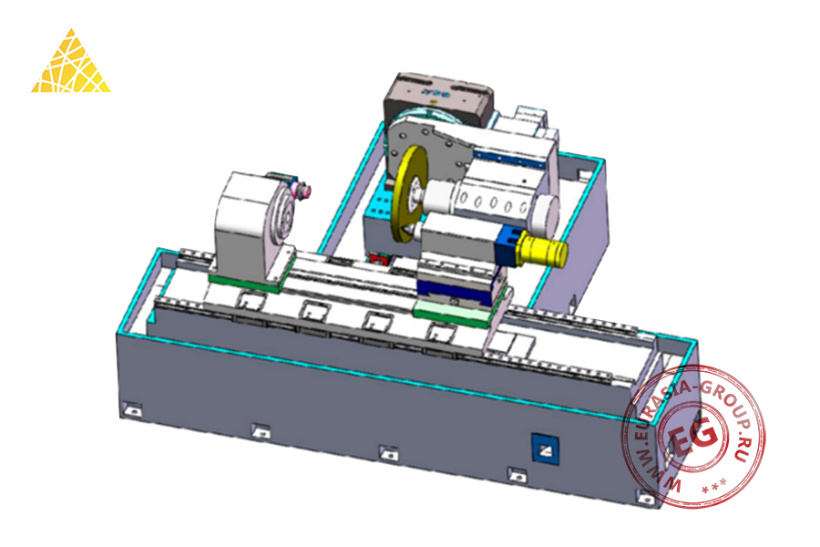

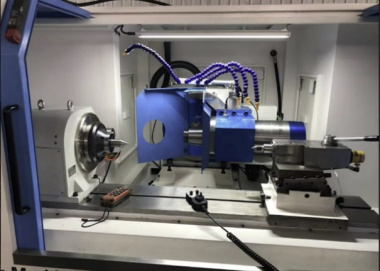

Конструкция станка с ЧПУ LMK500 включает мощную станину, переднюю и заднюю бабки, поворотный стол с сервоприводом, электрошпиндель, алмазное приспособление, правящее профиль шлифовального круга. Прямой привод линейного двигателя обеспечивает плавное и точное перемещение рабочих узлов. Для шлифовки резьбы может быть задействовано от 1 до 12 головок. Станок управляется системой ЧПУ Siemens.
При эксплуатации и обслуживании оборудования важно уделять внимание состоянию рамы шлифовального круга и своевременно проводить профилактическое техническое обслуживание. Одно из главных достоинств станка LMK500 - высокая точность, обеспечиваемая системой ЧПУ и конструктивными особенностями. Простота управления, надежность, а также возможность обработки сложных профилей наружной резьбы делают оборудование востребованным в условиях современного производства.
| Модель | LMK500 | |
| Система ЧПУ | Siemens | |
| Прямой привод линейного двигателя | Ось Х и Z | |
| Максимальный диаметр установки (м) | φ200 | |
| Максимальное межосевое расстояние (мм) | 500 | |
| Центральная высота (мм) | 135 | |
| Максимальный диаметр шлифования (м) | φ200 | |
| Максимальная длина шлифования (мм) | 500 | |
| Метрическая резьба (мм) | 1-24 | |
| Дюймовая резьба | 3-24 зуба на дюйм | |
| Модуль резьбы | 1,2π - 12n | |
| Максимальный шаг шлифовальной резьбы (мм) | 150 | |
| Максимальный угол подъема спирали шлифовальной резьбы (°) | ±30 | |
| Количество головок, которые могут шлифовать резьбу | 1, 2, 3, 4, 5, 6, 8, 10, 12. | |
| Скорость заготовки | Стандартное время (об/мин) | 0,2 - 4, 0,8 - 16 |
| Быстро (об/мин) | 1-5, 4-20 | |
| При индексации (об/мин) | 4 | |
| Величина бокового перемещения рамы шлифовального круга (мм) | 150 | |
| Быстрое выдвижение и отход рамы шлифовального круга (мм) | 30 | |
| Скорость электрического шпинделя шлифовального круга (об/мин) | 1670 - 2145 | |
| Мощность электрического шпинделя шлифовального круга (кВт) | 28 | |
| Габариты шлифовального круга | φ300 - 400 x 10,20 | |
| Габаритные размеры | 2600 x 1900 x 1800 | |
