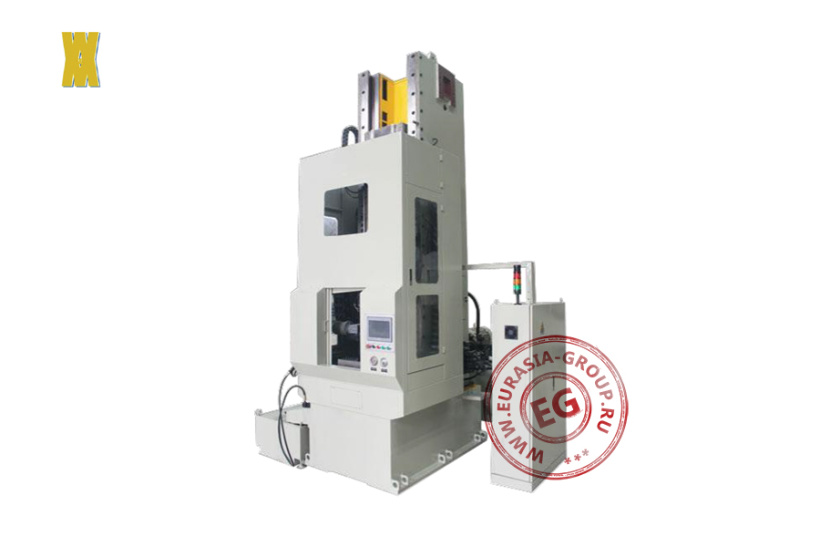

Вертикальный протяжный станок VB-25S представляет собой тяжелую и компактную машину, предназначенную для мягкой и повторной протяжки закаленных заготовок, для мягкой и твердой протяжки внутренних шлицев. Универсальный станок используется часто для производства компонентов в автомобильной промышленности, где принимается только высочайшее качество точности шлицев.
Приводимая в действие электромеханическим серво приводом вертикальная протяжная машина VB-25S достигает очень высокой скорости и точности, что динамически обеспечивает правильное ускорение и позиционирование в течение всей операции протяжки. Она сконструирована в виде компактной Box-модели с фиксированным столом. В станке используется протяжное масло, а также водорастворимая охлаждающая жидкость с тонкой дополнительной фильтрацией мелкой стружки, что еще больше способствует повышению качества. Планетарные роликовые шпиндели с длительным сроком службы, обеспечивают высокую стабильность и чрезвычайно низкий уровень шума. При использовании двух шпинделей силы одной линии обеспечивают оптимальное распределение нагрузки. Станок оснащен системой Quick-Change для быстрой замены вала и хвостовика – преимущество для быстрой смены протяжек разного диаметра. Приводимая в действие электромеханическим извлекателем, длина протяжки, а также возврат и беззазорная направляющая на хвостовой части протяжки могут автоматически регулироваться в процессе протяжки.
Бесступенчатая регулировка различных инструментов с серводвигателями может быть свободно запрограммирована в ПЛК с помощью интеллектуальной функции «обучения», позволяющей быстро менять инструмент для протягивания новых заготовок.
Вертикальное протяжное оборудование VB-25S легко дополнительно автоматизировать.Так, часто автоматизация расширяется за счет интеграции робота-манипулятора с задней стороны машины.Завод-изготовитель производит самые разные комплексные системы загрузки и разгрузки и предлагает полную интеграцию этого оборудования. Кроме того, он поставляет дополнительные буферы, системы обработки и др.
| Модель | VB-25S |
| Усилие (кН0 | 250 |
| Длина протягивания (мм) | 1600 |
| Скорость протягивания (мм/мин) | 1000-7000 (бесступенчато) |
| Скорость возврата (мм/мин) | 2000 - 15 000 (бесступенчато) |
| Размер рабочего стола (мм) | 480 х 400 |
| Диаметр отверстия рабочего стола (мм) | 200 |
| Размер планшайбы (мм) | Ø280 х 200 |
| Диаметр отверстия планшайбы (мм) | 100 |
| Расстояние от хвостовика до переходной пластины (мм) | 250 |
| Расстояние от хвостовика до планшайбы (мм) | 215 |
| Погрузочно-разгрузочная высота (мм) | 1200 |
| Длина проталкивания (мм) | 350+400 |
| Длина инструмента (мм) | 800-1750 |
| Подача инструмента (мм) | 450 |
| Скорость подачи и возврата инструмента (мм/мин) | 1000-5000 |
| Рабочее давление (МПа) | 10-14 |
| Скорость двигателя (об/мин) | 1800 |
| Мощность (кВт) | 35,5 |
| Габаритные размеры (мм) | 4500 х 3550 х 5400 |
| Вес (кг) | 21 000 |
