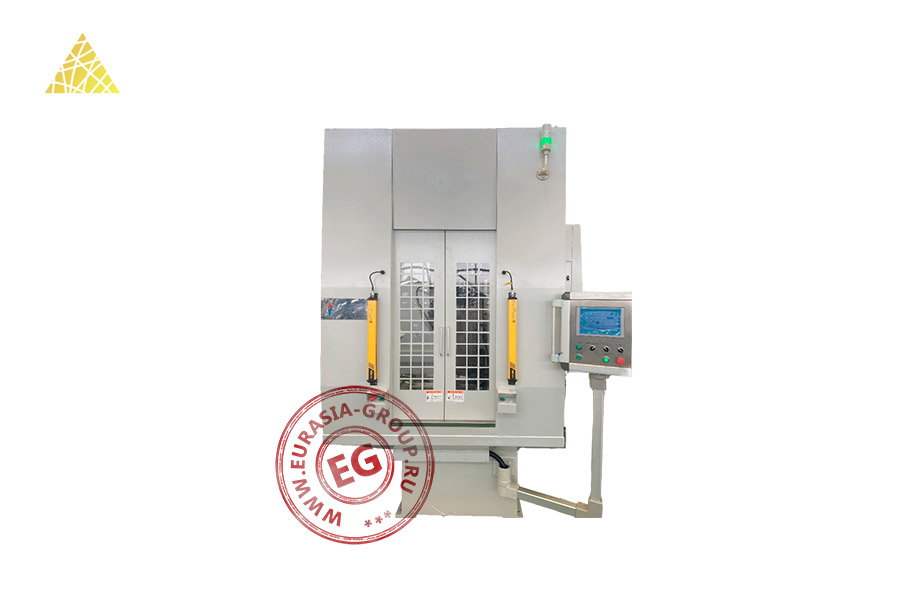

Вертикальный протяжной станок NF-5035 представляет собой высокоточное металлообрабатывающее оборудование для формирования внутренних и наружных поверхностей деталей методом протягивания. Станок выполнен в закрытом корпусе с защитными дверями. Вертикальное расположение исполнительных механизмов обеспечивает компактность и оптимальное использование производственной площади. Главный привод расположен в верхней части станины и передает усилие на протяжку через вертикально расположенный шпиндель. Рабочая зона оснащена приспособлением для надежной фиксации обрабатываемых деталей. Вертикальное перемещение инструмента (протяжки) осуществляется по направляющим с высокой точностью позиционирования. Станок оборудован системой компенсации осевых нагрузок.
Управление станком осуществляется через выносную панель с цветным сенсорным дисплеем. Интуитивно понятный интерфейс упрощает настройку и эксплуатацию оборудования. Станок оснащен дополнительными световыми индикаторами состояния, размещенными в верхней части корпуса. Безопасность обеспечивается системой экстренной остановки и защитными блокировками дверей.
Конструкция станка предусматривает простой доступ к рабочей зоне для быстрой смены инструмента и заготовок. Боковые защитные панели могут быть сняты для проведения технического обслуживания. Жесткая станина из литого чугуна гасит вибрации при работе, что положительно сказывается на качестве обработки. Система охлаждения обеспечивает подачу СОЖ в зону резания, увеличивая стойкость инструмента и качество обработки поверхности. Вертикальное расположение рабочих органов способствует эффективному отводу стружки и отработанной СОЖ.
| Модель | NF-5035 | |
| Скорость рабочего хода (м/мин) | 2-10 | |
| Скорость обратного хода (м/мин) | 2-20 | |
| Номинальное усилие (кН) | 50 | |
| Максимальный ход механизма подачи (мм) | 450 | |
| Скорость подвода (относительно суппорта) (м/мин) | 1-5 | |
| Скорость отвода (м/мин) | 1-5 | |
| Максимальный диаметр заготовки (мм) | 500 | |
| Диаметр отверстия стола (мм) | 160 | |
| Максимальная длина протяжки (мм) | 800 | |
| Высота загрузки/выгрузки (мм) | ≤1000 | |
| Главный насос | Модель | QT42-32-F-BP |
| Производительность (мл/об) | 31,5 | |
| Максимальное давление (МПа) | 16 | |
| Рабочее давление (МПа) | 12 | |
|
Главный электродвигатель |
Модель | HP11803-G152F |
| Скорость вращения (об/мин) | 1500 | |
| Мощность (кВт) | 7 | |
| Вспомогательный насос | Модель | SVPF-20-70 (4P-2HP) |
| Производительность (мл/об) | 11 | |
| Максимальное давление (МПа) | 6 | |
| Рабочее давление (МПа) | 4 | |
| Ход механизма подъема (мм) | 300 | |
| Пусковой момент двигателя подъема (Нм) | 1,2 | |
| Расход смазочного насоса (мл/мин) | 150 | |
| Объем бака (л) | 3 | |
| Рабочий ход (мм) | 800 | |
| Скорость вращения вспомогательного двигателя (об/мин) | 1400 | |
| Скорость вращения охлаждения (об/мин) | 2840 | |
| Мощность смазочного насоса (Вт) | 100 | |
| Мощность вспомогательного двигателя (кВт) | 1,5 | |
| Суммарная мощность (кВт) | 12 | |
| Габаритные размеры (мм) | 2500 х 2600 х 3900 | |
| Вес (кг) | 5000 | |
