Протяжный станок горизонтальный 6120А представляет собой специализированное металлообрабатывающее оборудование, предназначенное для формирования высокоточных поверхностей методом протягивания. В отличие от вертикальных аналогов, данный станок характеризуется горизонтальной компоновкой рабочих узлов.
Конструкция станка включает удлиненную станину, обеспечивающую необходимую жесткость и точность направляющих для перемещения инструмента. На станине последовательно размещены узел крепления и позиционирования заготовки, механизм протягивания и гидравлическая станция. В передней части станка расположен механизм натяжения и фиксации протяжки, оснащенный специальными зажимными устройствами. Рабочий процесс осуществляется путем протягивания режущего инструмента (протяжки) через обрабатываемую деталь или вдоль ее поверхности. При этом режущие кромки протяжки последовательно снимают слои металла, формируя требуемый профиль. Горизонтальное расположение оси протягивания оптимизирует процесс обработки длинномерных деталей и упрощает загрузку-выгрузку заготовок.

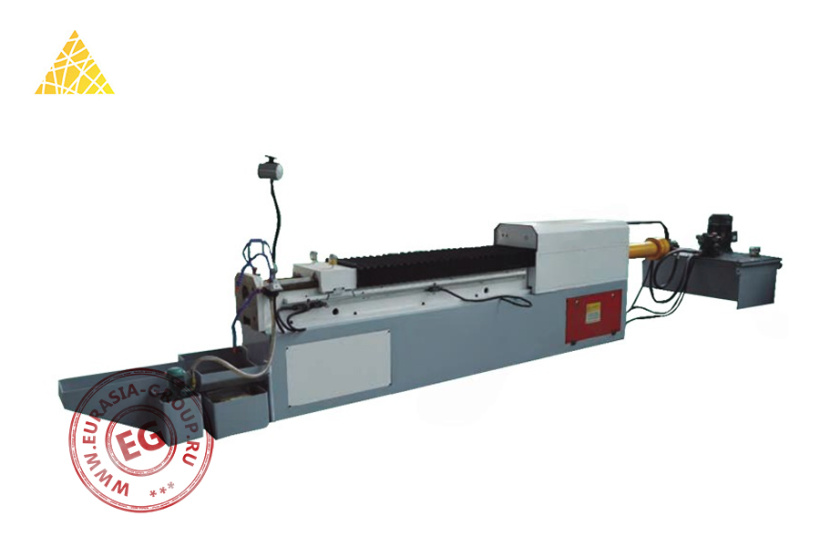

Особенностями станка 6120А являются выносная гидравлическая станция, размещенная с правой стороны основного корпуса; наличие дополнительного лотка в передней части для размещения оснастки и инструментов; компактный пульт управления, установленный на гибком подвесе для удобства оператора; защитный кожух в центральной части, закрывающий рабочую зону протягивания. Станок оборудован системой охлаждения и смазки, размещенной в нижней части корпуса. Электрические и гидравлические коммуникации проложены по внешней стороне корпуса с использованием защитных рукавов, обеспечивающих их сохранность и упрощающих обслуживание.
| Модель | 6120А |
| Тяговая сила (кН) | 300 |
| Максимальный ход (мм) | 1600 |
| Диапазон длин протяжки (мм) | 800 - 1600 |
| Скорость рабочего хода главного суппорта (м/мин) | 1,5 - 4 |
| Скорость обратного хода главной направляющей (м/мин) | 3-15 |
| Размер рабочего стола (мм) | 400 х 300 |
| Высота рабочей поверхности (мм) | 800 |
| Проем верстака (мм) | ø105 |
| Максимальное рабочее давление масляного насоса (МПа) | 25 |
| Теоретическая максимальная производительность масляного насоса (мл/об) | 23 |
| Мощность двигателя (Вт) | 7500 |
| Мощность насоса охлаждения (Вт) | 125 |
| Суммарная мощность станка (Вт) | 12000 |
| Габаритные размеры (мм) | 5400 х 800 х 1100 |
| Вес (кг) | 2000 |
