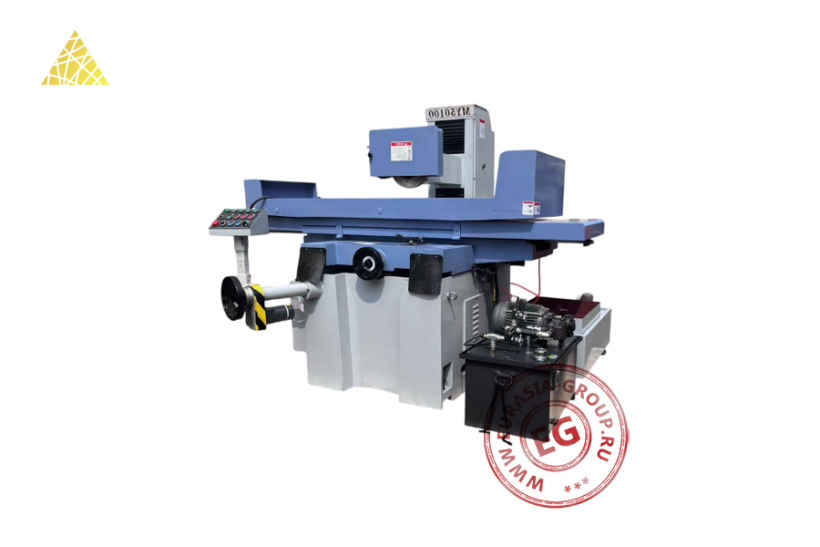

Плоскошлифовальный станок MY50100 представляет собой прецизионное металлообрабатывающее оборудование, предназначенное для финишной обработки плоских поверхностей деталей. Конструкция станка базируется на жесткой станине, обеспечивающей стабильность при выполнении шлифовальных операций.
Основу станка составляет вертикальная колонна, на которой монтируется шлифовальная головка с абразивным инструментом. Рабочий стол имеет прямоугольную форму с Т-образными пазами для крепления деталей или технологической оснастки. Конструкция рабочего стола обеспечивает продольное и поперечное перемещение относительно шлифовального круга. Шлифовальная головка оснащена мощным электроприводом вращения шлифовального круга. Вертикальное перемещение шлифовальной головки осуществляется с высокой точностью, обеспечивая необходимую глубину резания. Конструкция предусматривает защитный кожух шлифовального круга. Станок оборудован панелью управления с органами настройки режимов работы и контроля текущих параметров. Пульт управления эргономично размещен для удобства оператора. Отдельный блок гидравлической системы обеспечивает функционирование механизмов перемещения и подачи.
Технологические возможности станка включают плоское шлифование поверхностей различной конфигурации методом периферийного шлифования. Станок демонстрирует высокую точность обработки как при черновом, так и при чистовом шлифовании. Механизм перемещения стола оснащен маховиком ручного управления, позволяющим выполнять точное позиционирование обрабатываемой детали относительно шлифовального круга. Конструкция механизмов перемещения обеспечивает плавность хода и минимальные люфты.
| Модель | MY50100 |
| Размер магнитной плиты (мм) | 1000 × 500 |
| Максимальный размер шлифуемой заготовки (мм) | 1050 × 520 |
| Величина продольного перемещения рабочего стола (мм) | 0 – 1100 |
| Величина поперечного перемещения рабочего стола (мм) | 500 |
| Расстояние между центром шлифовального круга и рабочим столом (мм) | 500 |
| Цена деления маховика поперечной подачи шлифовальной головки (мм) | 5–1 оборот 0,021–1 деление |
| Цена деления маховика вертикальной подачи шлифовальной головки (мм) | 2–1 оборот 0,01–1 деление |
| Размер шлифовального круга (мм) | 350 × 40 × 127 |
| Мощность двигателя шпинделя (кВт) | 4 |
| Мощность двигателя насоса для подачи СОЖ (кВт) | 0,9 |
| Грузоподъемность рабочего стола (кг) | 200 |
| Плоскостность заготовки (мм) | ≤0,015 |
| Шероховатость поверхности | Ra 0,63 |
| Габаритные размеры (мм) | 2700 × 1900 × 2000 |
| Вес (кг) | 2800 |
