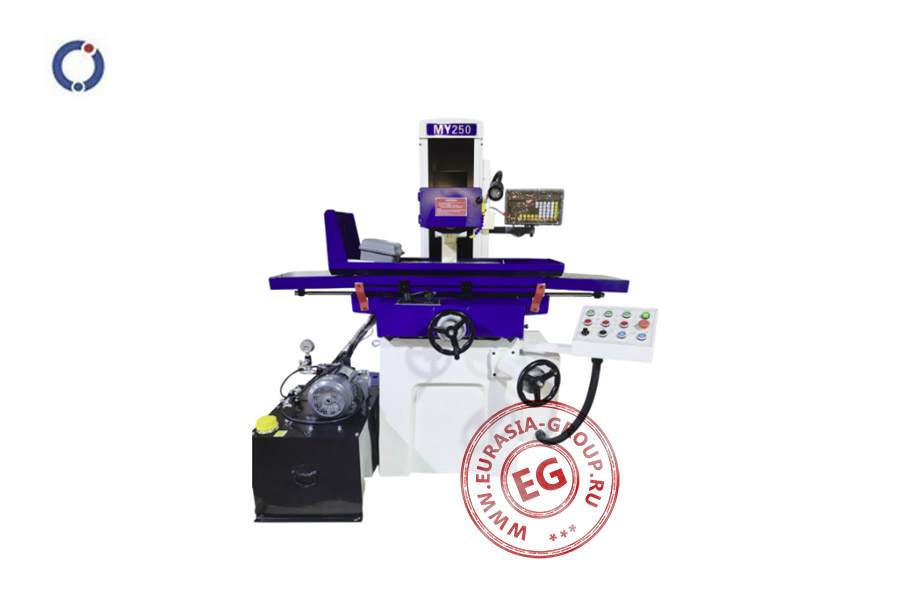

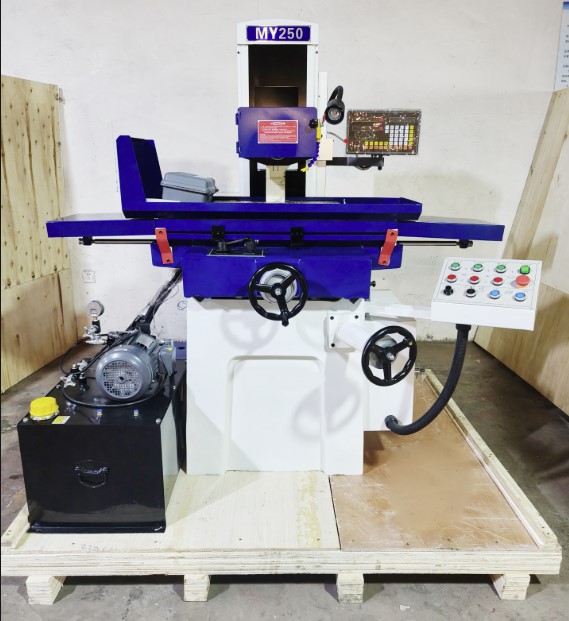

Плоскошлифовальный станок MY-250
-
Мощность двигателя шпинделя (кВт)1,5
-
Мощность двигателя гидросистемы (кВт)1,5
-
Поперечное перемещение стола (мм)260
Плоскошлифовальный станок MY-250 – это одношпиндельная металлообрабатывающая машина с ручным управлением. По запросу оснащается устройством цифровой индикации – электронной панелью для настройки и отслеживания числовых рабочих параметров. Модель выполняет трехосевую обработку плоских и сложнопрофильных поверхностей с помощью шлифовального круга (стандарт, электрокорунд) – абразивного инструмента, который обеспечивает необходимый съем материала и высокую гладкость поверхности. Оснащение, производительность и функциональность шлифовального станка позволяет его применять в машиностроительной отрасли, производстве инструментов с высокими требованиями к точности геометрии и поверхностной обработке. Оборудование подходит как для штучного изготовления деталей, так и для мелко- и среднесерийной обработки деталей.

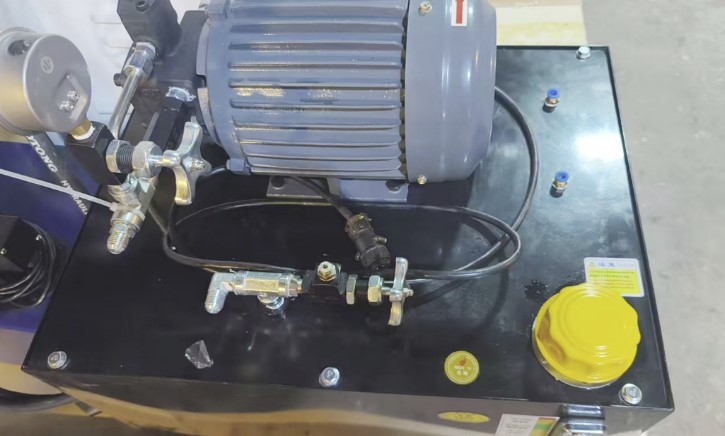

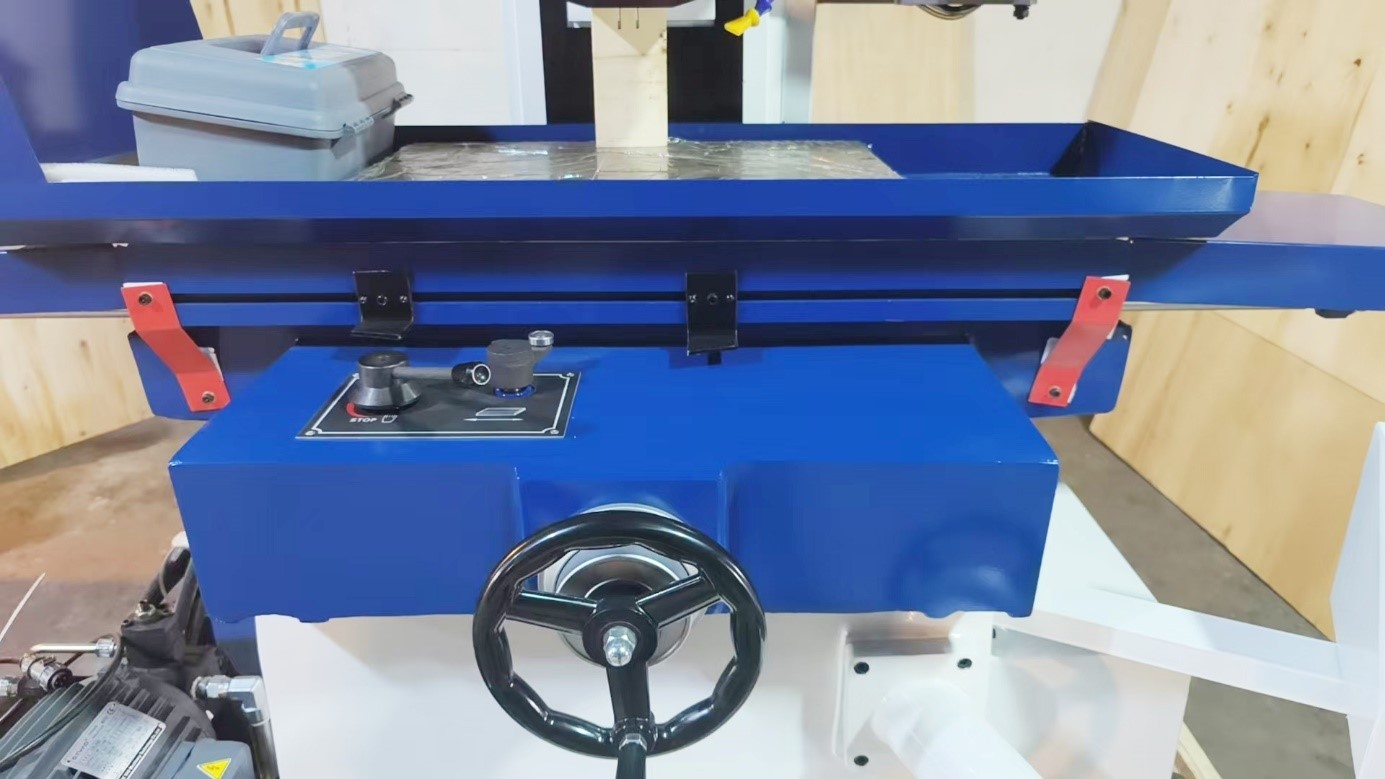

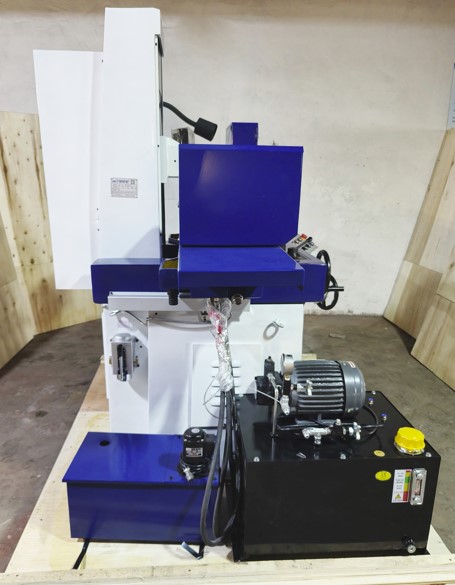

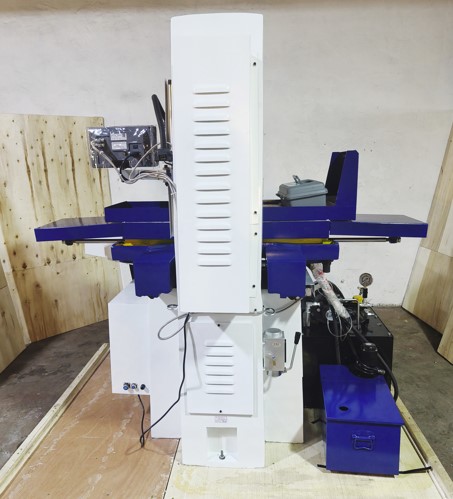

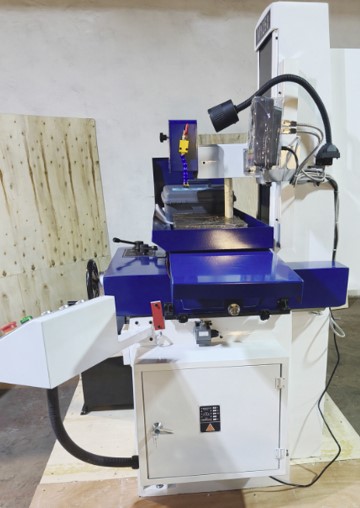

Конструкция плоскошлифовальной машины для металла MY-250 включает Т-образную станину, прочную, жесткую и стойкую к вибрациям, шпиндельный узел, включающий шлифовальную головку с высокоскоростным горизонтальным шпинделем и абразивным кругом. Это также прямоугольный рабочий стол, вертикальная колонна, двойная V-образная направляющая станины. Продольное возвратно-поступательное движение рабочего стола обеспечивает гидравлическая система, поперечное – электрический привод. Колонна служит для крепления и изменения вертикального положения шпиндельного узла.

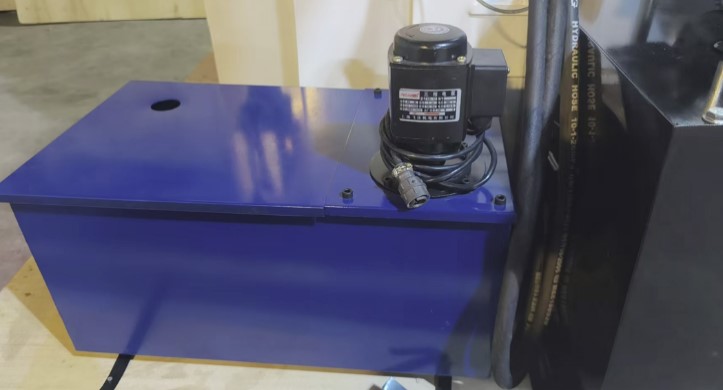

Фиксация обрабатываемой заготовки может осуществляться одним из способов: прямо на прямоугольном рабочем столе при необходимости увеличения высоты металлообработки, с помощью магнитного патрона прямоугольной формы, гарантирующего надежное удержание детали, или синусных приспособлений для углового шлифования. Ручной плоскошлифовальный станок MY-250 оснащен автоматической системой подачи смазочно-охлаждающей жидкости (СОЖ), которая обеспечивает эффективное охлаждение зоны резания, снижает риск перегрева детали и продлевает срок службы абразивного круга. Система включает в себя насос, емкость для СОЖ и трубки для подвода жидкости в область обработки.
| Модель | MY250 |
| Максимальное продольное перемещение стола (мм) | 550 |
| Максимальное поперечное перемещение стола (мм) | 260 |
| Максимальное расстояние от поверхности стола до центра шпинделя с диском (мм) | 550 |
| Направляющие станины | Двойная V-образная направляющая |
| Максимальная масса обрабатываемой заготовки (кг) | 250 |
| Размер магнитной плиты (мм) | 550×240 | |
| Т-образный паз (мм) | 14 х 1 | |

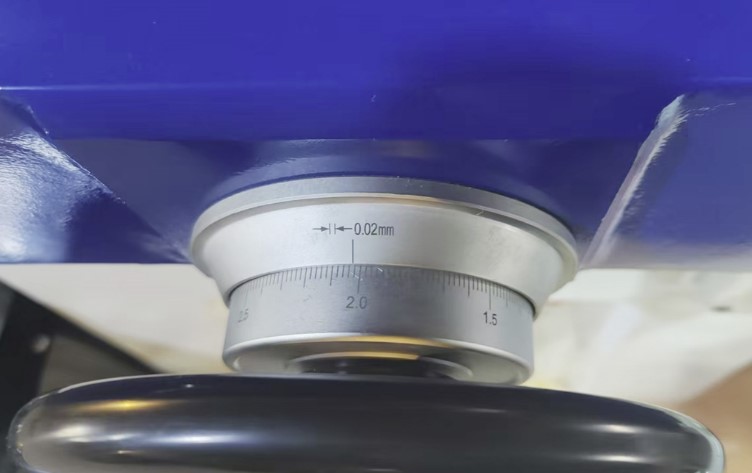

| Подача переднего и заднего маховиков (горизонтальная) (мм) | 1 деление | 0,02 |
| 1 полный оборот | 2,5 | |
| Тип продольной подачи | Автоматически-гидравлическая | |
| Тип поперечной подачи | Автоматически-электрическая | |
| Максимальный размер заготовки (мм) | 550 х 250 х 500 | |
| Размер шлифовального круга (мм) | 200 х 20 х 31,75 | ||
| Скорость вращения шпинделя (Гц, об/мин) | 50 | 2900 | |
| Шероховатость поверхности (мкм) | Ra 0,30 | ||
| Ручная подача вверх и вниз (мм) | 1 деление | 0,01 | |
| 1 полный оборот | 1,25 | ||
| Отклонение от параллельности поверхности (мм) | 0,005 | ||
| Мощность двигателя шпинделя (кВт) | 1,5 |
| Мощность двигателя гидросистемы (кВт) | 1,5 |
| Мощность двигателя системы охлаждения (кВт) | 0,4 |
| Габаритные размеры (мм) | 1700 х 1300 х 1800 |
| Вес (кг) | 1000 |
