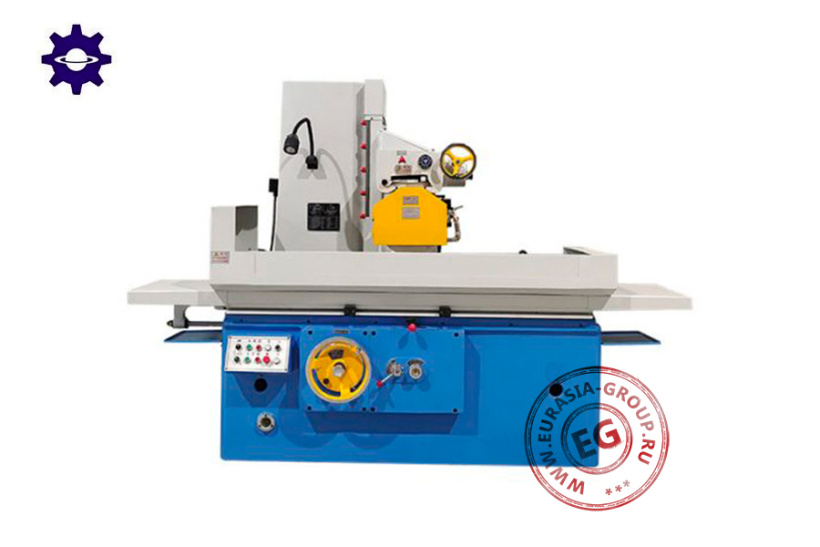

Плоскошлифовальный станок M7140
-
Размер рабочего стола (мм)1000 х 400
-
Продольный ход верстака (мм)1100
-
Скорость работы верстака (м/мин)25
Плоскошлифовальный станок M7140 – это одностоечная электрогидравлическая машина, которая предназначена для высокоточного шлифования крупных деталей, особенно в сложных условиях производства пресс-форм и штампов. Этот экономичный станок, обладающий многими из тех же функций, что и более крупные агрегаты, предназначен для инструментальных цехов и ремонтных мастерских. Когда требуются жесткие допуски, он обеспечит зеркальную отделку металлических заготовок.
Станок плоского шлифования M7140 стандартно поставляется со шпиндельным двигателем мощностью 5,5 кВт и вогнутым шлифовальным кругом диаметром 350 мм. Его чугунная конструкция сводит к минимуму вибрации. Шпиндель станка опирается на предварительно нагруженные прецизионные радиально-упорные подшипники P4, рассчитанные на максимальное биение 0,0005 мм. Отдельный гидравлический блок и блок охлаждения масла сводят к минимуму повышение температуры гидравлического масла и упрощают техническое обслуживание. Автоматическая система смазки станка предназначена для обеспечения плавной и продолжительной работы по всем осям.
Плоскошлифовальная машина M7140 может быть оснащен высокотехнологичными опциями. Так, они включают в себя ПЛК Mitsubishi или иной марки, сенсорный ЖК-дисплей и ручную генерацию импульсов (MPG) как для прямой, так и для поперечной подачи. Ход поперечной подачи здесь задается кнопкой на консоли, и можно установить различные приращения поперечной подачи как для чернового, так и для чистового шлифования. Механизм опускания машины может по запросу приводиться в действие серводвигателем переменного тока с прецизионной шарико-винтовой передачей класса C5, обеспечивающей перемещение с минимальным приращением 0,001 мм.
| Модель | M7140 | ||
| Верстак | Размер столешницы верстака (длина х ширина) (мм) | 1000 х 400 | |
| Максимальный продольный ход верстака (мм) | 1100 | ||
| Максимальный размер шлифования (длина х ширина) (мм) | 1000 х 400 | ||
| Количество Т-образных пазов на верстаке х ширина (мм) | 3 х 18 | ||
| Скорость работы верстака (бесступенчатая) (м/мин) | 3 - 25 | ||
| Грузоподъёмность верстака (кг) | 600 | ||
| Шлифовальная головка | Максимальное расстояние от центра вала шлифовального круга до верстака (мм) | 575 | |
| Максимальный ход шлифовальной головки | Горизонтальный (ручной и гидравлический) (мм) | 440 | |
| Вертикальный (ручной) (мм) | 400 | ||
| Скорость вращения вала шлифовального круга (об/мин) | 1440 | ||
| Размер шлифовального круга (наружный диаметр х ширина х внутренний диаметр) (мм) | 350 х 40 х 127 | ||
| Значение шкалы маховика вертикальной подачи (мм) | 0,01 | ||
| Подача шлифовальной головки за один оборот маховика (мм) | 1 | ||
| Двигатели | Суммарная мощность двигателей (кВт) | 8,99 | |
| Двигатель шлифовальной головки | Мощность (кВт) | 5,5 | |
| Скорость вращения (об/мин) | 1440 | ||
| Двигатель масляного насоса | Мощность (кВт) | 3 | |
| Скорость вращения (об/мин) | 960 | ||
| Охлаждающий насос, масляный насос двигателя | Двигатель охлаждающего насоса (кВт) | 0,125 | |
| Скорость вращения (об/мин) | 2800 | ||
| Объём подачи (л/мин) | 100 | ||
| Рабочее давление (МПа) | 2,5 | ||
| Рабочая точность | Параллельность обрабатываемой поверхности (мм) | 300: 0,005 | |
| Шероховатость поверхности | 0,63 Ra | ||
| Источник питания | Сеть | Трёхфазная | |
| Напряжение (В) | 380 ± 15% | ||
| Частота (Гц) | 50 ± 2 | ||
| Окружающая среда | Температура окружающей среды (°С) | от - 5 до 40 | |
| Влажность (%) | при 50 (+40 °С) до 90 (+20 °С) | ||
| Высота (м) | <1000 | ||
| Скорость работы верстака (бесступенчатая) (м/мин) | 3 - 25 | ||
| Габаритные размены (мм) | 3150 х 1673 х 2045 | ||
| Вес станка / брутто (кг) | 3500 / 3800 | ||
