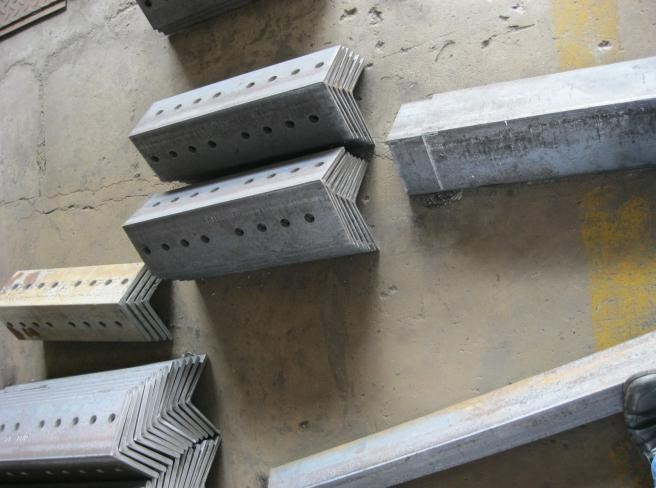

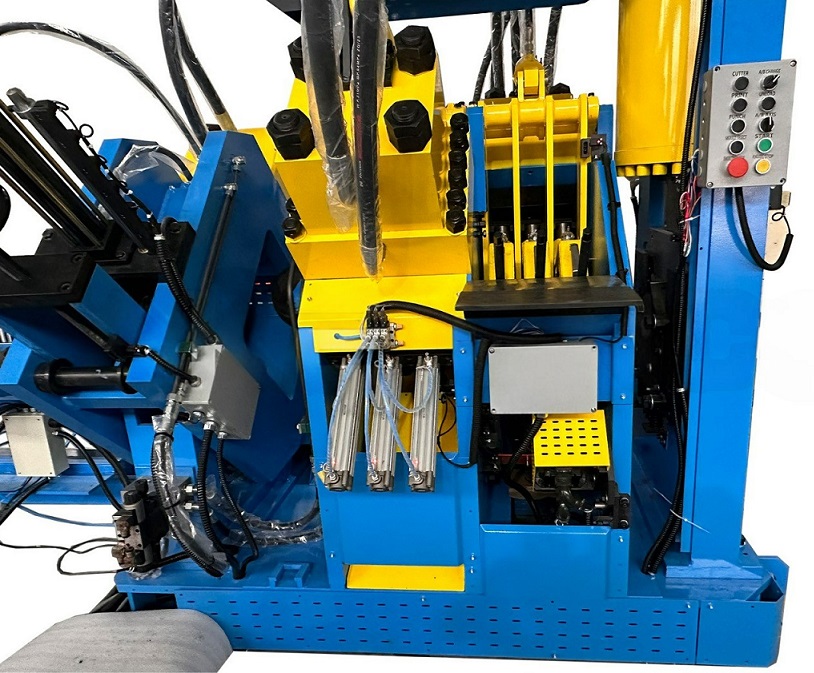

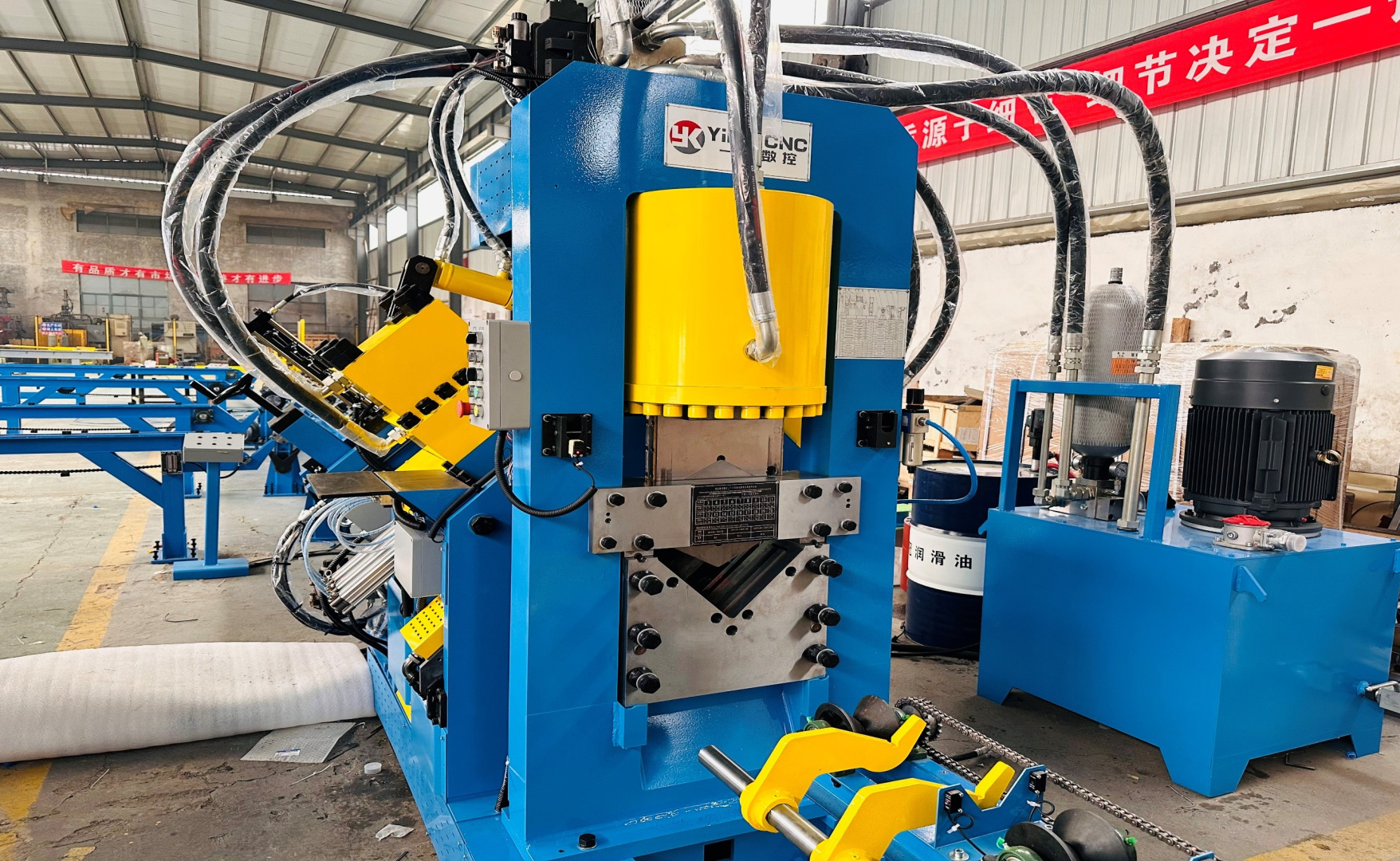

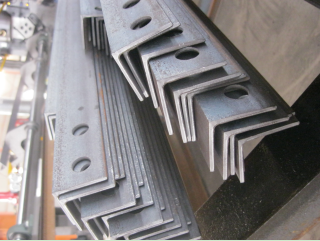

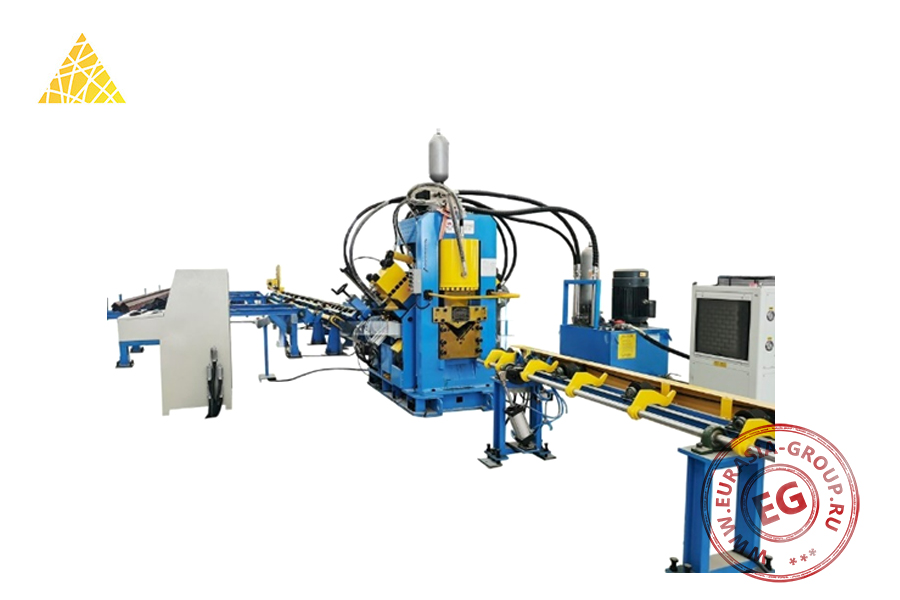

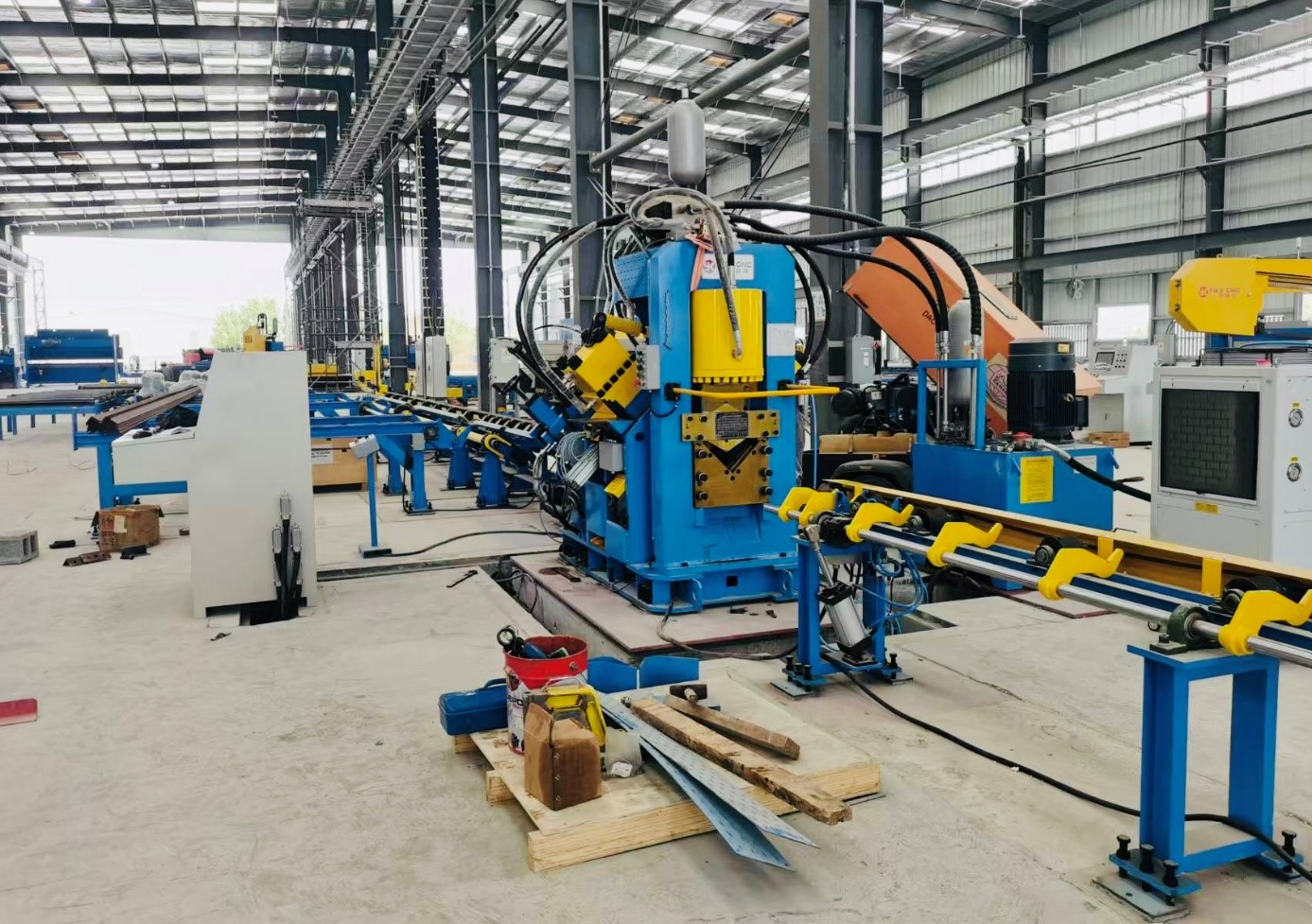

Станок для обработки углового проката SY-GD3420 предназначен для комплексной обработки угловых профилей различных типоразмеров с выполнением операций резки, сверления и маркировки. Оборудование обеспечивает высокоточную обработку стальных уголков для производства металлоконструкций, строительных ферм, каркасных систем и других изделий из углового проката. Станок представляет собой автоматизированную технологическую линию, построенную на базе жесткой станины с направляющими для перемещения заготовок. Центральным элементом является многофункциональная обрабатывающая головка, оснащенная пневматическими приводами и системой быстрой смены инструмента. Головка перемещается по трем координатам, обеспечивая доступ к любой точке обрабатываемого профиля.

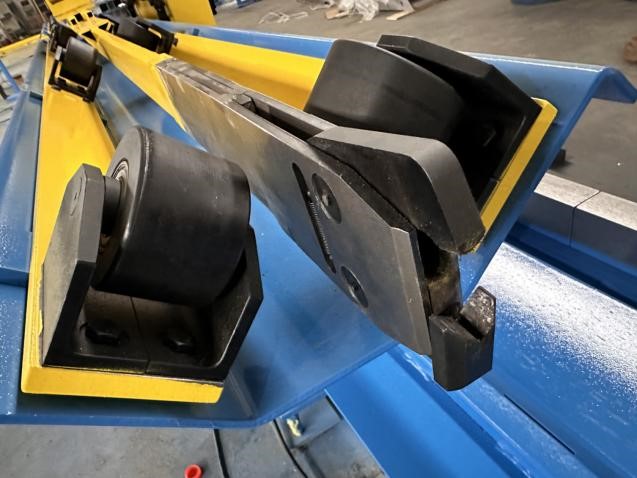

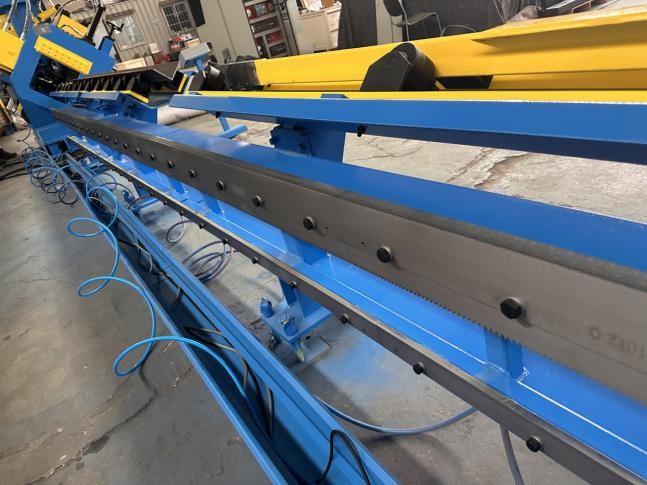

Принцип работы основан на последовательном выполнении технологических операций по заданной программе. Угловой профиль подается в рабочую зону через систему роликовых опор и фиксируется пневматическими зажимами. Обрабатывающая головка позиционируется согласно управляющей программе и выполняет необходимые операции. Сверление отверстий производится высокоскоростными сверлами с автоматической подачей СОЖ. Резка осуществляется дисковой пилой с возможностью выполнения угловых резов. Маркировка наносится пневматическим маркером с регулируемой глубиной проникновения.
Система управления обеспечивает программирование сложных циклов обработки с возможностью сохранения технологических карт для повторного использования. Основные преимущества оборудования включают высокую производительность за счет совмещения операций, точность позиционирования обрабатывающих инструментов, универсальность применения для различных профилей.
| Модель | SY-GD3420 |
| Общая мощность (кВт) | 42 |
| Напряжение (В) / Частота (Гц) | 380/50 |

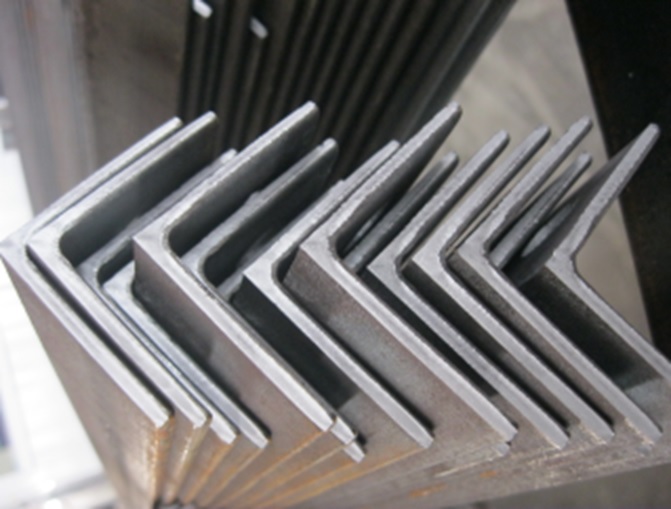

| Размер материала (мм) | 40 х 40-200 х 200 |
| Максимальная толщина материала (мм) | 20 |

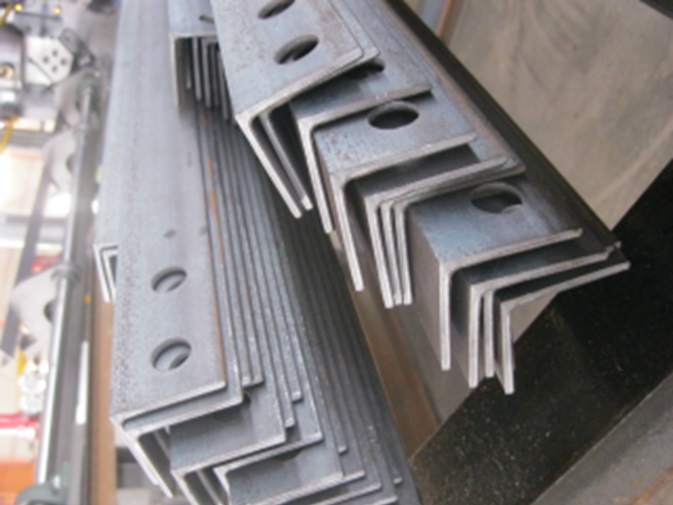

| Максимальный диаметр пробивки (мм) | 26 |
| Скорость подачи (м/мин) | 80 |
| Количество пуансонов с каждой стороны (шт.) | 3 |
| Скорость пробивки (раз/мин) | 40 |

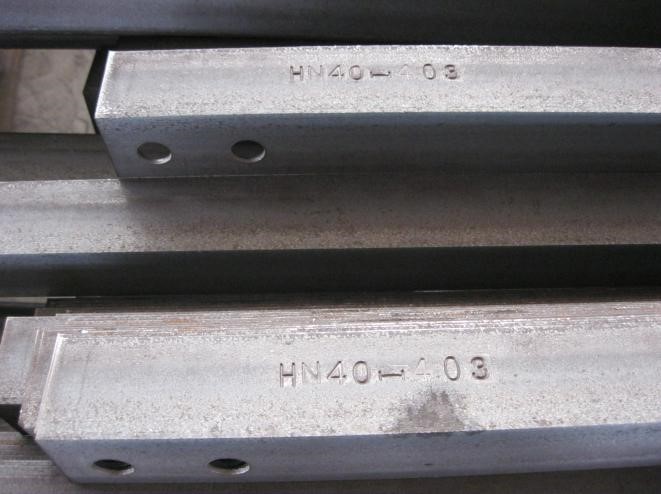

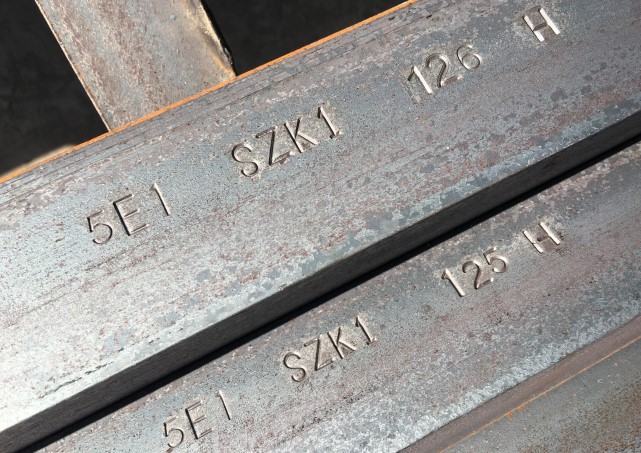

| Количество символов в маркировке (шт.) | 18 |
| Размер символа (мм) | 14 х 10 х 19 |
| Отрезное устройство | Нож с двойным лезвием |
| Оси с ЧПУ | 3 (A, B + X axis) |
| Система управления | PLC (MITSUBISHI) |
| Требования к помещению (мм) | 32 000 х 7000 х 3000 |
| Общий вес оборудования (кг) | 15 000 |
