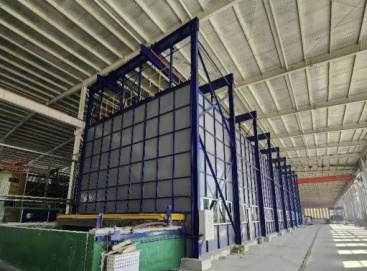

Линия горячего цинкования 6.0x1.0x3.0m
Линия горячего цинкования 6.0x1.0x3.0m представляет собой промышленный комплекс для нанесения защитного цинкового покрытия на металлические изделия. Установка предназначена для металлургических предприятий и заводов по производству метизов, строительных конструкций и различных стальных компонентов. Технология обеспечивает антикоррозионную защиту металлоизделий путем создания цинкового слоя, значительно продлевающего срок службы готовой продукции в агрессивных условиях эксплуатации.

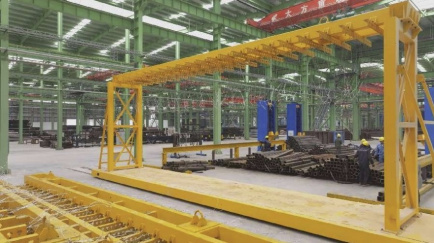

Процесс включает несколько последовательных этапов обработки изделий. Металлические детали проходят предварительную подготовку поверхности, включающую обезжиривание и травление для удаления окислов. Затем заготовки погружаются в ванну с расплавленным цинком при высокой температуре. Металл взаимодействует с цинковым расплавом, образуя прочное металлургическое соединение. Автоматизированная транспортная система перемещает изделия через все технологические зоны, обеспечивая равномерное покрытие. Завершающий этап включает охлаждение и контроль качества нанесенного слоя.
Горячее цинкование обеспечивает превосходную коррозионную стойкость, превышающую показатели других методов защиты. Технология позволяет обрабатывать изделия сложной геометрии с равномерным распределением покрытия по всей поверхности. Автоматизированный процесс гарантирует стабильное качество и высокую производительность при минимальном участии персонала. Экологическая безопасность обеспечивается современными системами очистки отходящих газов и рециркуляции материалов. Экономическая эффективность достигается за счет значительного увеличения срока службы обработанных изделий и снижения затрат на техническое обслуживание.
Общие характеристики
| Модель | 6.0x1.0x3.0m |
| Производительность (т/ч) | 2,87 |
| Обрабатываемый материал | Стальные конструкции и др. |
| Размеры цинковой ванны (мм) | 6000 х 1000 х 3000 |
| Толщина стенки цинковой ванны (мм) | 60 |
| Рабочая емкость цинка (т) | 115 |
| Теплоноситель | Природный газ |
| Температура цинкования (°C) | 445±5 |

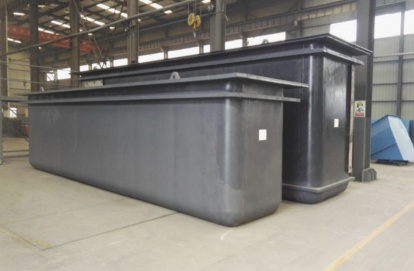

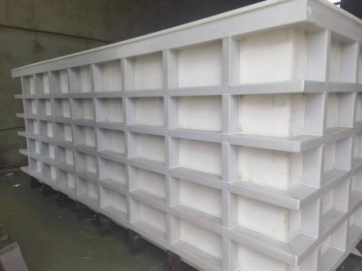

Ванны предварительной обработки
| Травильные ванны | Материал облицовки | PP (толщина стенки 25 мм) |
| Количество (шт.) | 3 | |
| Внутренние размеры (мм) | 6500 х 1200 х 3000 | |
| Промывочная ванна | Материал облицовки | PP (толщина стенки 25 мм) |
| Количество (шт.) | 1 | |
| Внутренние размеры (мм) | 6500 х 1200 х 3000 | |
| Ванна горячего флюсования | Материал облицовки | PP (толщина стенки 25 мм) |
| Количество (шт.) | 1 | |
| Внутренние размеры (мм) | 6500 х 1200 х 3000 |
Скруббер кислотных паров
| Производительность (м³/ч) | 45 000 |
| Система сбора паров | Герметичная камера |
| Сброс промывной воды | Рециркуляция в травильные ванны |
| Эффективность очистки (мг/м³) | HCl <100 |
| Размеры дымовой трубы (мм) | Ø1020 х 15 000 |
| Габаритные размеры (мм) | Ø2800 х 6700 |
Оборудование для удаления железа из флюса
| Максимальная производительность (м³/ч) | 2 |
| Содержание Fe²⁺ после обработки (г/л) | ≤1 |
| Режим работы | Автоматический |
| Автоматическое регулирование pH | Добавка окислителя и щелочного реагента |
| Поддержание стабильного уровня pH | |
| Переработка травильных солей (FeCl₃ + HCl) |
Преобразование в хлорид аммония (NH₄Cl) и оксид железа (Fe₂O₃) |
| Флокуляция, фильтр-прессование | |
| Отделение твердого шлама (Fe₂O₃) для утилизации |
Газовая нагревательная печь
| Тип нагрева | Природный газ с равномерным распределением тепла по периметру ванны | |
| Материал | Сварная конструкция из профильной стали | |
| Теплоизоляция | Многослойная футеровка из керамического волокна | |
| Материал футеровки (мм) | Плоский слой | 60 |
| Аккордеонные модули | 350 (плотность после уплотнения 230 кг/м³) | |
| Крепление | Жаростойкие анкеры к стальным панелям | |
| Количество горелок (шт.) | 6 | |
| КПД (%) | >92 | |
| Система управления | ПЛК + ПИД-регуляторы + импульсное регулирование | |
| Интерфейс | Встраиваемый ПК | |
| Функции системы управления | Удаленный мониторинг и управление | |
| Цифровая индикация (уставка / фактическая температура) | ||
| Ручной/автоматический режим | ||
| Дымоудаление | Вытяжной вентилятор | |
| Управление температурой цинка | Бронированные термопары (1 датчик на зону) | |
| Габаритные размеры (мм) | 6000 х 1000 х 3000 | |

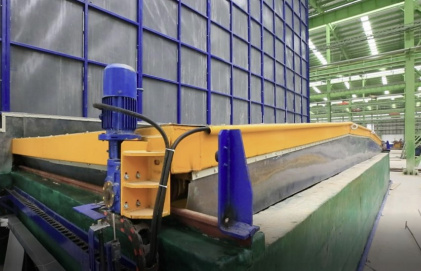

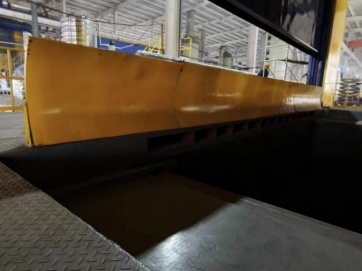

Цинковая ванна
| Производительность (т/ч) | 2,87 |
| Толщина стенки (мм) | 60 |
| Теплоноситель | Природный газ |
| Материал | Специализированная сталь XG08 |
| Высота установки над полом (мм) | 600 |
| Габаритные размеры (мм) | 6000 х 1000 х 3000 |
| Вес (кг) | 25 750 |

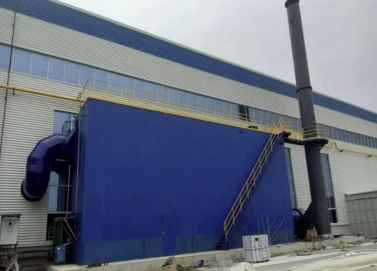

Оборудование очистки цинковой пыли
| Производительность (м³/ч) | 45 000 |
| Площадь фильтрации (м²) | 600 |
| Скорость фильтрации (м/мин) | 1,05-1,2 |
| Эффективность очистки (мг/м³) | <30 |
| Режим работы | Офлайн |
| Мощность вентилятора (кВт) | 60 |

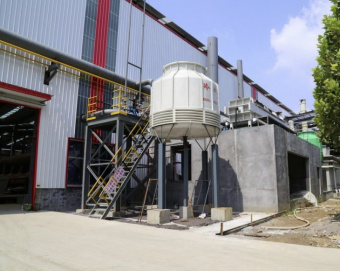

Градирня
| Модель | 80 т |
| Управление температурой | Автоматический запуск циркуляционного насоса и вентилятора при превышении 50°C |
