Линия горячего цинкования 13х15х3.5 представляет собой комплексную технологическую систему для нанесения защитных цинковых покрытий на крупногабаритные металлические конструкции и изделия. Оборудование обеспечивает полный цикл обработки стальных изделий методом горячего погружения в расплавленный цинк с получением качественного антикоррозионного покрытия. Зона предварительной обработки включает ванны обезжиривания, травления и флюсования, предназначенные для подготовки поверхности металла перед цинкованием. Химическая обработка удаляет окислы, загрязнения и создает оптимальные условия для адгезии цинкового покрытия. Флюсующая ванна содержит раствор хлористого цинка и аммония, препятствующий окислению поверхности перед погружением в расплавленный цинк.
Зона цинкования представлена основной технологической ванной с расплавленным цинком. Система нагрева цинковой ванны обеспечивает равномерное распределение температуры по всему объему расплава, предотвращая образование холодных зон и обеспечивая стабильность процесса диффузии. Зона постобработки предназначена для окончательной обработки оцинкованных изделий, включая охлаждение, контроль качества покрытия и дополнительную защитную обработку при необходимости. Здесь происходит формирование финальной структуры покрытия и его стабилизация.

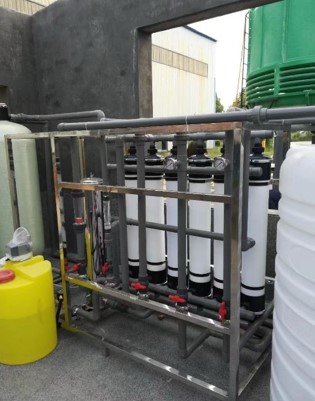

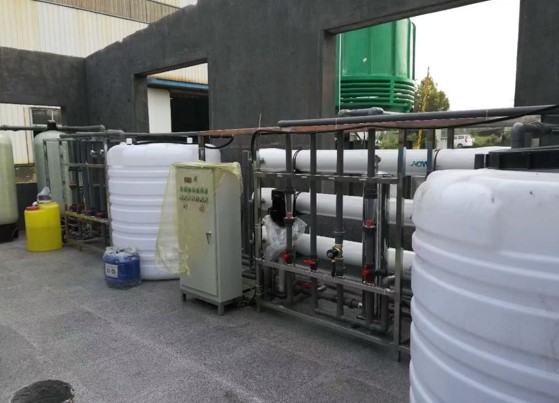

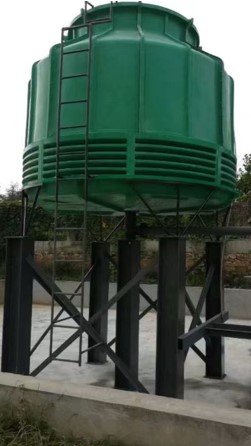

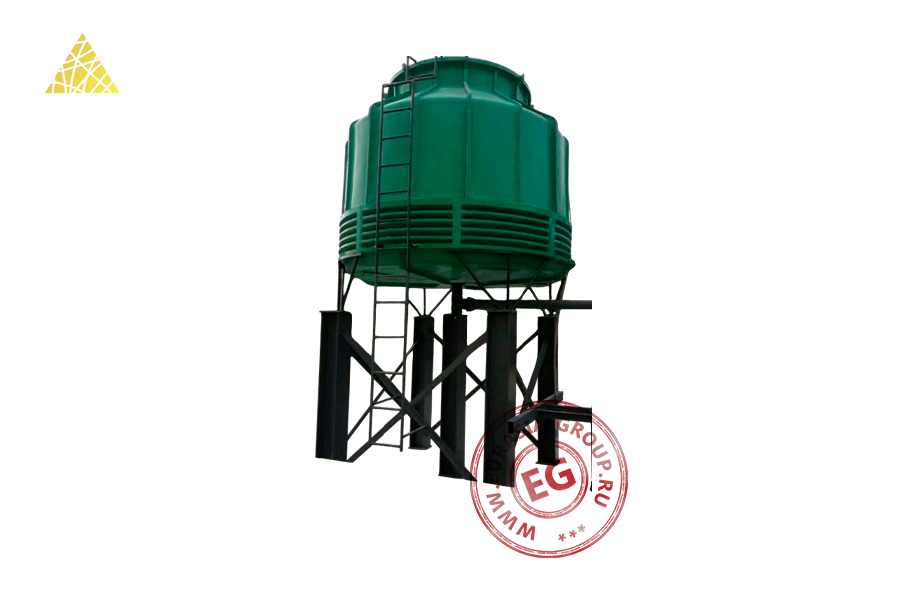

Насосные группы и трубопроводные системы обеспечивают циркуляцию технологических растворов, поддержание их концентрации и температуры. Система включает фильтрацию растворов, их регенерацию и дозирование реагентов. Система охлаждения поддерживает оптимальный температурный режим технологических процессов, обеспечивая отвод излишнего тепла от зон нагрева и стабилизацию параметров обработки.
| Подъемное устройство для заготовок | Конструкция | Стальной каркас + ролики | |
| Грузоподъемность электрической лебедки (т) | 5+5 | ||

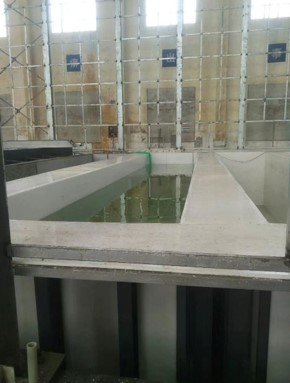

| Технологические ванны | Конструкция секции обезжиривания | Стальной каркас | |
| Травление/промывка | PP-плита 30 мм + каркас | ||
| Флюсование | Нержавеющая сталь 316L + каркас | ||
| Покрытие | Антикоррозийная краска | ||
| Ванны для травления/промывки | Количество (шт.) | 6 травящих + 2 промывочных | |
| Габаритные размеры (мм) | 13 000 х 1800 х 3500 | ||
| Габаритные размеры ванны для флюсования (мм) | 13 000 х 1800 х 3500 | ||
| Габаритные размеры ванны для обезжиривания (мм) | 13 000 х 1800 х 3500 | ||
| Сушильная секция | Способ передачи | Звездочки, цепи, редукторы | |
| Конструкция | Стальной корпус с антикоррозийным покрытием | ||
| Мотор-редуктор трансмиссии (кВт) | 1,5 х 2 | ||
| Мотор-редуктор подвижной крышки (кВт) | 0,75 х 4 | ||
| Материал печи для нагрева природным газом | Стальной корпус с антикоррозийным покрытием | |
| Опорные стержни для котла | Диаметр (мм) | 90 |
| Количество (шт.) | 48 | |
| Материал | Нержавеющая сталь 310S | |

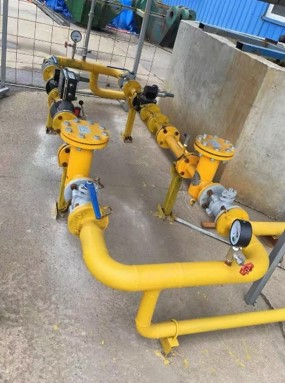

| Оборудование главного газопровода | Ручные шаровые краны, редукционные, предохранительные, электромагнитные быстродействующие клапаны, газовые фильтры, манометры высокого/низкого давления | |

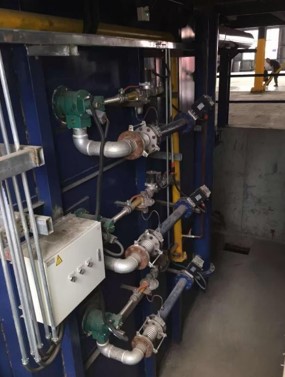

| Оборудование ответвлений газопровода | Шаровые краны для газа, электромагнитные, пропорциональные клапаны воздух-топливо | |
| Горелки | Модель | TJ0150 |
| Количество (шт.) | 6 | |
|
Автоматическое зажигание и контроль пламени |
Контроллеры горелок | IFS 258/5/1W |
|
Высоковольтные воспламенители |
TRE820P/4 | |
| Датчики пламени | AVS1 | |

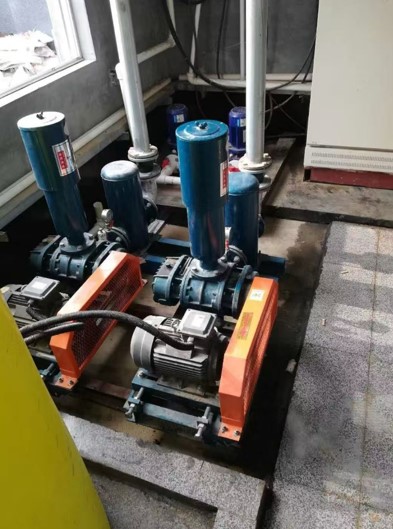

| Мощность оборудования ответвлений воздуховода (кВт) | Вентилятор подачи воздуха | 18,5 |
| Дымосос | 7,5 | |
| Количество термопар | Для рабочей камеры печи (шт.) | 2 |
| Для цинковой ванны (шт.) | 1 | |
| Для дымохода (шт.) | 1 | |
| Теплоизоляционные материалы | Керамические волокнистые модули, плиты, покрытия | |
| Огнеупорные материалы | Огнеупорный кирпич, красный кирпич, огнеупорная глина или литьевые смеси | |
| Обнаружение утечки цинка | Детекторные электроды | |
| Сигнализация утечки газа | Центральный блок, детекторы | |
| Система электроуправления | Шкаф управления, частотные, электронные компоненты, преобразователи, ПЛК, сенсорный экран | |
| Диаметр дымохода (мм) | 529 | |
| Технологические ванны | Охлаждающая ванна (мм) | 13 000 х 1800 х 3500 |
| Пассивационная ванна (мм) | 13 000 х 1800 х 3500 | |
| Подъемная стойка для изделий | Конструкция | Сталь + роликовые компоненты |
| Тип | Механическая система | |
| Кольцевая цепная таль | Грузоподъемность (т) | 5+5 |
| Защита от падения | Автоматическая блокировка при обрыве троса |
| Арматура и фитинги | DN50, DN40, DN25. |
| Материалы трубопроводной системы | PP, PPR |
| Мощность насосов (кВт) | 5,5 х 3 |
| Теплообменники | Количество (шт.) | 6 |
| Площадь обработки (м²) | 75 | |
| Материал теплоизоляции | Минеральная вата, профилированный лист | |
| Приборы | Манометры, термометры | |
| Материал теплообменника дымовых газов | Нержавеющая сталь 316L | |
|
Резервуар для циркуляции |
Материал | Нержавеющая сталь 304 |
| Объем (м³) | 1,2 | |
| Циркуляционные насосы | Тип | Многоступенчатые |
| Мощность (кВт) | 3 | |
|
Теплообменники для флюса и обезжиривания |
Материал | PP |
| Площадь (м²) | 75 х 2 | |
| Материал теплоизоляции | Минеральная вата | |
| Система управления | Распределительный щит, электронные компоненты | |
