Линия для изготовления бочек DPM-200L

Под заказ

Срок доставки товара рассчитывается индивидуально после получения заявки.

Мощность (кВт)

20

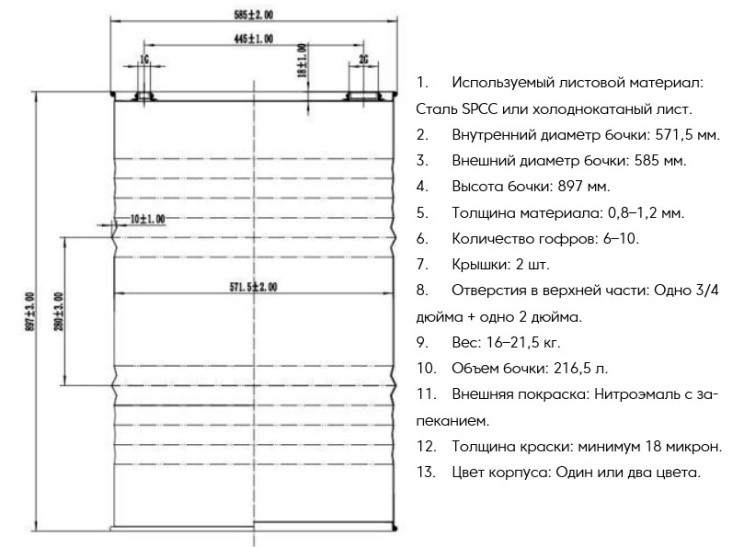

Высота стальной бочки (мм)

900
Производительность (шт/мин)

2

Отправить заявку

Лизинг Доставка

Распечатать

Товар произведен в КНР Официальный дилер завода Гарантия

Линия для изготовления бочек DPM-200L представляет собой комплексное оборудование, предназначенное для производства металлических бочек различного объема и назначения. Эта линия сочетает в себе высокую автоматизацию, точность и производительность, что делает ее идеальным решением для предприятий, занимающихся производством тары для хранения и транспортировки жидкостей, химикатов, пищевых продуктов и других материалов.

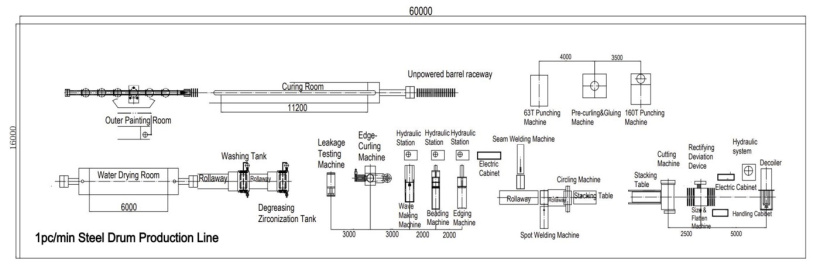

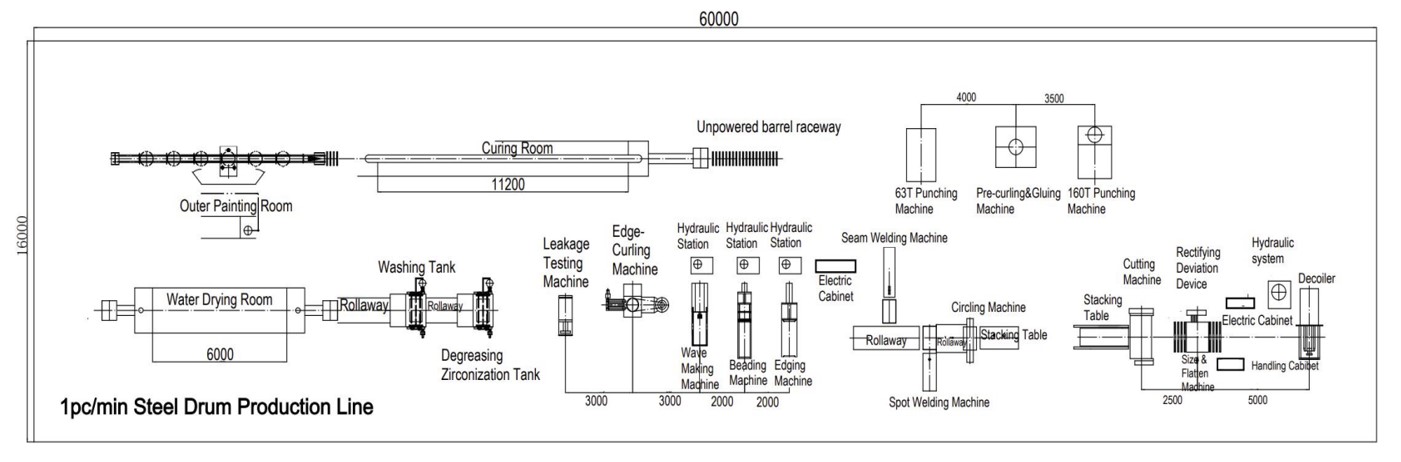

Линия DPM-200L работает по принципу последовательной обработки листового металла, начиная с его разматывания и заканчивая финишной обработкой готовых бочек. Листовой металл подается на линию с помощью разматывателя, который раскручивает рулоны и подает листы на следующий этап обработки. Устройство для выравнивания и устранения отклонений выравнивает листы и устанавливает нужную длину с помощью автоматического управления. Режущая машина режет листы на заданную длину после выравнивания. Формы для верхней и нижней крышек прессуют листы в полуготовые крышки и дно. 63-тонный пресс устанавливает форму для отверстий, а 160-тонный пробивает отверстия в верхних крышках. Машина для предварительной закатки и нанесения герметика закатывает края крышек и дна после резки и автоматически наносит герметик. Машина для изготовления обечаек скручивает листы будущего корпуса бочки в круглую форму. Дисковая сварочная машина автоматически сваривает корпус бочки. Машина для загиба краев загибает края корпуса бочки. Машина для создания ребер жесткости формирует ребра жесткости на корпусе бочки для увеличения жесткости. Машина для создания гофр (W-образных ребер) увеличивает жесткость бочки. Машина для закатки краев закатывает крышку и дно с корпусом бочки. Машина для опрессовки проверяет готовые бочки на герметичность. Устройство для обезжиривания удаляет масло с поверхности бочек с помощью PLC-автоматического управления.

Сушильная камера осуществляет электрический нагрев для создания горячего циркулирующего воздуха внутри камеры. Покрасочная камера осуществляет безвоздушное распыление краски под высоким давлением одного или двух цветов. Сушильная камера после покраски запекает краску на поверхности бочек, обеспечивая долговечность покрытия.

Запчасти для оборудования для обработки металла

Наши специалисты ответят на любой интересующий вопрос по нашим услугам

Задать вопрос

Общие характеристики

Модель		DPM-200L
Производительность (шт/мин-шт/год)		1-2/150 000
Необходимая подача воды	Температура на входе (°C)	<32
	Температура на выходе (°C)	<40
	Давление (МПа)	0,1–0,2
	Расход (м³/ч)	20
Необходимая подача сжатого воздуха	Давление (МПа)	0,6
	Расход (м³/мин)	6
Необходимая подача природного газа	Объем (м³/шт)	0,6
	Давление (МПа)	1
Необходимое количество операторов (чел.)		12
Суммарная мощность (кВт)		500
Напряжение (В) / Частота (Гц)		380/50
Необходимая площадь помещения (м²)		1000
Необходимая высота помещения (м)		≥6

Разматыватель

Ширина обрабатываемого листа (мм)		900-1250
Толщина обрабатываемого листа (мм)		0,8-1,2
Характеристики шпули	Диаметр (мм)	200
	Материал	Сталь 45#
	Обработка	Термообработка HRC55-58°
Мощность двигателя/гидростанции (кВт)		3,0/4,0
Производительность (м/мин)		20
Давление в гидросистеме (МПа)		≤12
Необходимое исходное давление воздуха (МПа)		0,5-0,6
Внутренний диаметр загружаемого рулона (мм)		470-520
Внешний диаметр загружаемого рулона (мм)		≤1200
Максимальная грузоподъёмность (кг)		8000
Габаритные размеры (мм)		3200 х 1600 х 1400
Вес (кг)		3000

Устройство для выравнивания

Выпрямляющий вал	Диаметр (мм)	125
	Материал	Сталь 40Cr, термообработка HRC55-58°
	Тип привода	Карданный
	Количество (шт.)	7
Калибровочный вал	Диаметр (мм)	140
	Материал	Сталь 40Cr, термообработка HRC55-58°
	Количество (шт.)	2
Количество валов для устранения отклонений (шт.)		2
Производительность (м/мин)		15
Точность выравнивания и калибровки (мм)		±0,5
Мощность двигателя (кВт)		7,5
Габаритные размеры (мм)		3000 х 1300 х 1300
Вес (кг)		2000

Режущая машина

Максимальная ширина резки (мм)	≤1500
Максимальная толщина резки (мм)	≤3
Мощность двигателя (кВт)	3,0
Производительность (раз/мин)	≤20
Необходимое исходное давление воздуха (МПа)	0,5-0,6
Габаритные размеры (мм)	2000 х 1100 х 1300
Вес (кг)	1500

Устройство для производства крышек

Материал матриц		Q235
Материал вырубного ножа		GCr15SiMn, термообработка HRC55-58°
Материал матрицы для вытяжки		T10, термообработка HRC55-58°
Габаритные размеры (мм)	Форма для отверстий для заливки	710 х 480 х 300
	Форма для дна/крышки бочки	880 х 820 х 312
Вес (кг)	Форма для отверстий для заливки	1000
	Форма для дна/крышки бочки	900

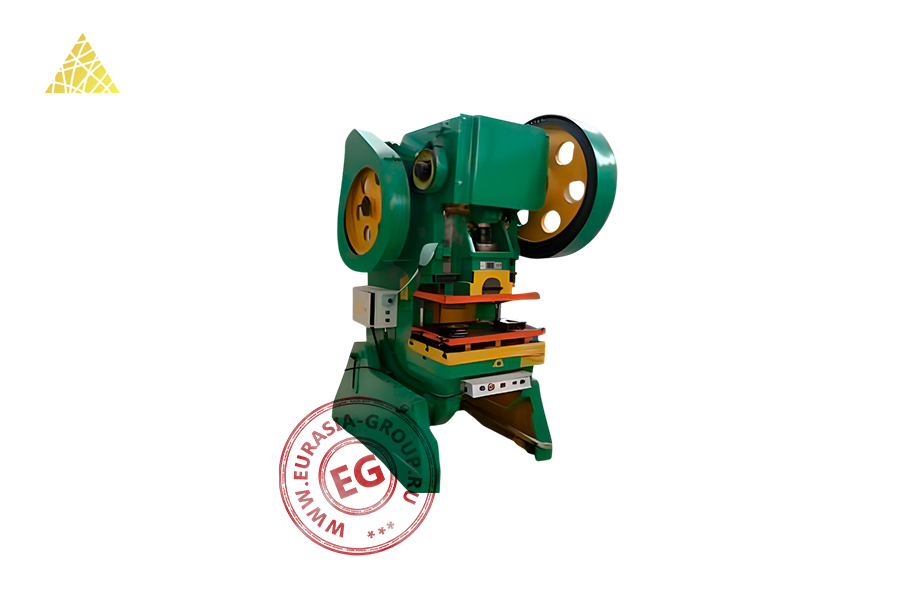

63-тонный пресс

Номинальное усилие (кН)	630
Производительность (раз/мин)	≤10
Мощность (кВт)	5,5
Габаритные размеры (мм)	1500 х 1100 х 2350
Вес (кг)	4500

160-тонный пресс

Номинальное усилие (кН)	1600
Производительность (раз/мин)	≤10
Мощность (кВт)	15
Габаритные размеры (мм)	2185 х 1420 х 3070
Вес (кг)	13 000

Машина для предварительной закатки и нанесения герметика

Материал валов для предварительной закатки	Gr12Mov, термообработка HRC55-58°
Производительность (шт/мин)	≤12
Мощность двигателя (кВт)	7,5+4
Необходимое исходное давление воздуха (МПа)	0,5-0,6
Габаритные размеры (мм)	1800 х 1500 х 1500
Вес (кг)	1000

Машина для изготовления обечаек

Ширина обрабатываемого листа (мм)		≤1000
Толщина обрабатываемого листа (мм)		0,8-1,2
Диаметр круга (регулируется) (мм)		≤571,5
Вал	Диаметр (мм)	102
	Материал	Сталь 45#, термообработка HRC55-58°
	Количество (шт.)	3
Мощность двигателя (кВт)		3
Габаритные размеры (мм)		2000 х 750 х 1800
Вес (кг)		1000

Точечная сварочная машина

Высота обрабатываемой стальной детали (мм)	≤1000
Максимальная толщина свариваемых деталей (мм)	1,2+1,2
Производительность (шт/мин)	2
Необходимое исходное давление воздуха (МПа)	0,5-0,6
Расход охлаждающей воды (л/ч)	80
Рабочая мощность (кВт)	80
Габаритные размеры (мм)	1200 х 1000 х 1500
Вес (кг)	1000

Дисковая сварочная машина

Высота стальной бочки (мм)	≤1000
Максимальная толщина сварки (мм)	1,2+1,2
Рабочая скорость (шт/мин)	2
Давление воздуха (МПа)	0,5-0,6
Расход охлаждающей воды (л/ч)	100
Рабочая мощность (кВт)	150
Габаритные размеры (мм)	3500 х 1500 х 2100
Вес (кг)	3000

Машина для загиба краев

Высота загиба краев (мм)	18,5±1
Высота стальной бочки (мм)	900-950
Производительность (шт/мин)	1-2
Принцип работы	Сжатие краев листа и их выталкивание в одну сторону
Гидравлическое давление (регулируется) (МПа)	≤12
Необходимое исходное давление воздуха (МПа)	0,5-0,6
Мощность двигателя (кВт)	22
Габаритные размеры (мм)	2100 х 800 х 1300
Вес (кг)	2000

Машина для создания ребер жесткости

Высота расширения (мм)	≤14
Высота стальной бочки (мм)	900-950
Расстояние для расширения (мм)	280
Производительность (шт/мин)	1-2
Принцип работы	Одностороннее расширение, гидравлический привод
Мощность (кВт)	15
Гидравлическое давление (регулируется) (МПа)	≤12
Необходимое исходное давление воздуха (МПа)	0,5-0,6
Габаритные размеры (мм)	2300 х 800 х 1300
Вес (кг)	3000

Машина для создания гофров (W-образных ребер)

Высота стальной бочки (мм)	900-950
Высота гофров (мм)	≤3
Высота W-образных гофров (мм)	≤9
Расстояние между W-образными гофрами (мм)	280
Мощность (кВт)	15
Гидравлическое давление (регулируется) (МПа)	≤12
Необходимое исходное давление воздуха (МПа)	0,5-0,6
Габаритные размеры (мм)	2000 х 900 х 1500
Вес (кг)	2000

Машина для закатки краев

Высота стальной бочки (мм)	900-950
Материал валов	Gr12Mov, термообработка HRC55-58°
Гидравлическое давление (регулируется) (МПа)	≤12
Необходимое исходное давление воздуха (МПа)	0,5-0,6
Количество рёбер (шт.)	7
Габаритные размеры (мм)	1800 х 900 х 1800
Вес (кг)	3000

Машина для опрессовки

Размер цилиндра (мм)	250 х 100
Необходимое исходное давление воздуха (МПа)	0,5-0,6
Способ управления	Пневматическая фиксация, ручное управление и проверка
Габаритные размеры (мм)	2500 х 750 х 1300
Вес (кг)	1500

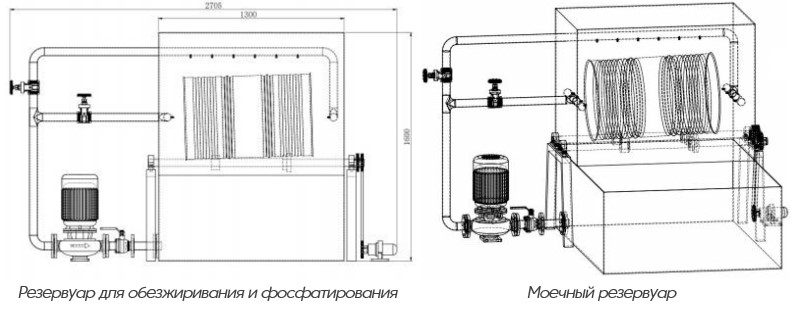

Устройство для обезжиривания / Моечное устройство

Материал моечного резервуара (мм)	Сталь, 1,5
Материал трубопровода, корпуса (мм)	Сталь, 1,0
Производительность (шт/мин)	1
Мощность водяного насоса (кВт)	5,5
Мощность двигателя (кВт)	5,5
Габаритные размеры (мм)	2700 х 2000 х 1600
Вес (кг)	2000

Сушильная камера / Сушильная камера после покраски

Материал корпуса	Окрашенная стальная пластина 1,0, каменная вата 100
Конвейерная цепь	Однорядная цепь из углеродистой стали
Мощность вентилятора (кВт)	7,5+2,2+2,2
Установленная мощность (кВт)	40
Габаритные размеры (мм)	10 000 х 1200 х 1300
Вес (кг)	4000/5000

Покрасочная камера

Покрасочная станция	1 рабочая станция, автоматический вращающийся механизм
Конвейерная цепь	Однорядная цепь из углеродистой стали
Удаление пыли	Водяная завеса, распыление, вытяжка вентилятором
Давление воздуха (МПа)	0,5-0,6
Количество насосов для распыления (шт)	2
Рабочая скорость (шт/мин)	1
Мощность (кВт)	20
Габаритные размеры (мм)	3500 х 4000 х 2000
Вес (кг)	2000
