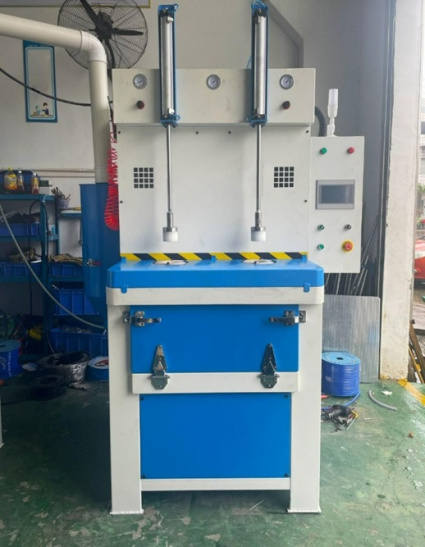

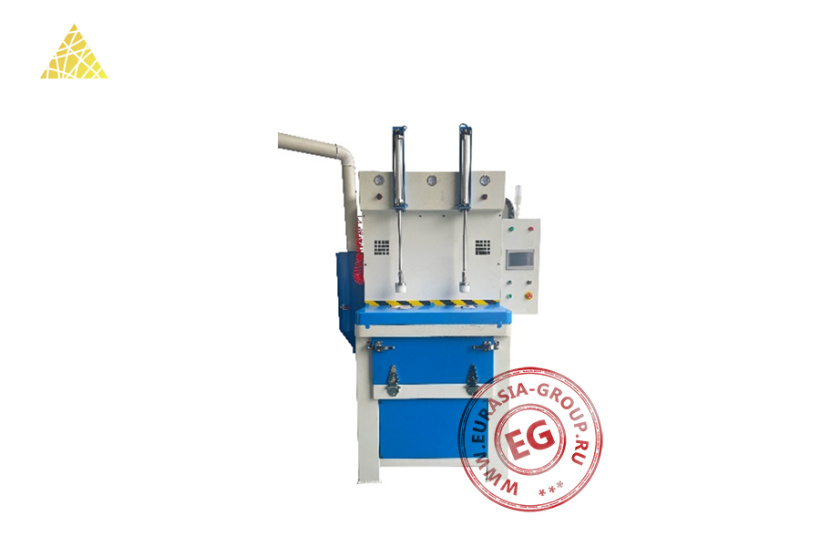

Автоматическая машина для дробеструйной обработки ZC-121TA выполняет упрочнение и финишную отделку цилиндрических деталей методом контролируемого наклепа поверхности. Установка применяется при изготовлении пружин, валов, крепежных элементов, подшипниковых колец и деталей трансмиссий. Оборудование повышает усталостную прочность металла, создает остаточные напряжения сжатия в поверхностном слое и формирует матовую текстуру, скрывающую мелкие дефекты механической обработки.

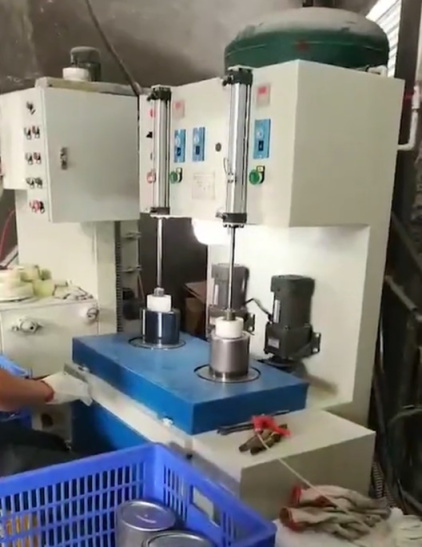

Деталь фиксируется в двух вертикальных цанговых патронах, расположенных на рабочем столе. Пневматические цилиндры сжимают цанги, обеспечивая надежный захват без деформации изделия. После зажима стол с деталью перемещается в рабочую зону под сопла, установленные на подвижных штангах. Компрессор создает сжатый воздух, который подается в эжекторные камеры сопел. В камере происходит смешивание воздуха с дробью, поступающей из бункера под действием разрежения. Образовавшаяся воздушно-абразивная смесь выбрасывается через выходное отверстие сопла в виде концентрированной струи. Дробь приобретает скорость за счет энергии сжатого воздуха и направляется на поверхность вращающейся детали под заданным углом. Каждая частица при ударе создает локальную пластическую деформацию, упрочняя металл на глубину долей миллиметра.
Вращение детали и синхронное перемещение сопел вдоль вертикальных направляющих обеспечивают равномерную обработку по всей длине. Остаточные напряжения сжатия противодействуют развитию усталостных трещин, критичных для пружин и валов при циклических нагрузках, что продлевает срок службы деталей и снижает гарантийные возвраты. Воздушно-абразивная струя обеспечивает точное дозирование энергии воздействия.
| Модель | ZC-121TA |
| Длина обрабатываемых деталей (мм) | <850 |
| Рабочее давление (кгс/см²) | 6-8 |
| Расход воздуха (м³/мин) | 0,8-1,2 |
| Малые поворотные столы (регулируемые, с частотным преобразователем) (шт.) | 2 |
| Струйные пистолеты для внутренних поверхностей (регулируемые, с частотным преобразователем) (шт.) | 2 |
| Подъемный механизм (шт.) | 1 |
| Пневмоподъемник (шт.) | 2 |
| Таймер подъема (шт.) | 2 |
| Рама защитного стекла (шт.) | 1 |
| Материал корпуса | Холоднокатаная сталь толщиной 3-6 мм (корпус с электростатическим напылением, устойчив к царапинам, не выцветает и не ржавеет) |
| Размеры автономного пылеуловителя (мм) | 600 х 600 х 1500 |
| Напряжение освещения (В) | 220 |
|
Мощность освещения (Вт) |
18 х 2 |
| Напряжение (В) / Частота вентилятора пылеуловителя (Гц) | 220/50 |
| Напряжение (В) / Частота (Гц) | 380/50 |
| Мощность вентилятора для удаления пыли (кВт) | 55 |
| Мощность двигателя поворотного стола (Вт) | 400 х 2 |
| Мощность поперечного перемещения (Вт) | 400 |
| Мощность подъемного двигателя (кВт) | 1,5 |
| Мощность (Вт) | 750 |
| Габаритные размеры (мм) | 1300 х 1100 х 2600 |
| Вес (кг) | 800 |
