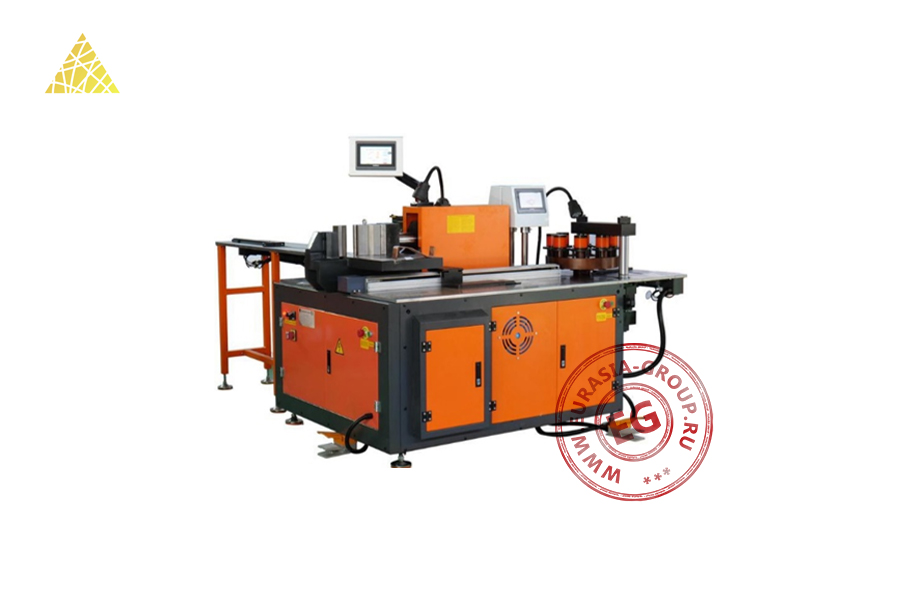

Станок 3 в 1 для обработки токопроводящих шин BN BPM-303CNC-8S представляет собой комплексное оборудование для обработки медных и алюминиевых токопроводящих шин, применяемых в электротехнической промышленности. Машина объединяет три основные операции: резку, пробивку отверстий и гибку шин в едином рабочем цикле. Конструкция выполнена на базе жесткой сварной рамы с размещенными на ней специализированными рабочими станциями. Система ЧПУ управляет всеми операциями через сенсорные панели, расположенные на каждой рабочей позиции. Станок оснащен автоматической системой подачи материала, включающей роликовые конвейеры для транспортировки шин между рабочими узлами.
Резочный узел содержит гидравлические ножницы с регулируемым углом реза для получения скошенных кромок. Режущие кромки изготовлены из инструментальной стали с возможностью быстрой замены. Пробивочная станция включает револьверную головку с набором пуансонов различного диаметра для создания отверстий под крепежные элементы и соединители. Гибочный узел оборудован прецизионными матрицами для формирования изгибов под различными углами. Система позиционирования обеспечивает точную установку точек гиба с повторяемостью.
Принцип работы основан на программируемом цикле обработки: шина подается в первую позицию, где выполняется резка на заданную длину, затем автоматически перемещается к пробивочной станции для создания отверстий по заданной программе, после чего поступает на гибочную позицию для формирования требуемой конфигурации. Преимущества включают высокую точность обработки за счет ЧПУ, возможность изготовления сложнопрофильных изделий в едином цикле, сокращение времени производства благодаря автоматизации.
| Модель | BN BPM-303CNC-8S | |
| Размер платформы (мм) | 2055 х 2605 х 1585 | |
| Количество гидравлических станций (шт.) | 3 | |
| Узел штамповки | Материалы | Медь/алюминий |
| Толщина х ширина (мм) | 15 х 160 | |
| Диаметр пробивки (мм) | 30 (при толщине материала <10 мм) | |
| Максимальное усилие (кН) | 350 | |
| Узел резки | Материалы | Медь/алюминий |
| Толщина х ширина (мм) | 15 х 160 | |
| Максимальное усилие (кН) | 350 | |
| Узел гибки | Материалы | Медь/алюминий |
| Толщина х ширина (мм) | 15 х 160 | |
| Максимальное усилие (кН) | 350 | |
| Рабочее напряжение (В) | 380 | |
| Количество двигателей (шт.) | 3+1 | |
| Общая мощность двигателей (кВт) | 11,37 | |
| Рекомендуемая площадь установки (мм) | 3000 х 3000 х 3000 | |
| Вес (кг) | 1460 | |
