Автоматизированная линия XS40 представляет собой интегрированное решение для производства высокоточных стальных шариков методом поперечно-винтовой прокатки. Линия обеспечивает полный технологический цикл от загрузки заготовок до получения готовых шариков с заданными геометрическими и механическими характеристиками.

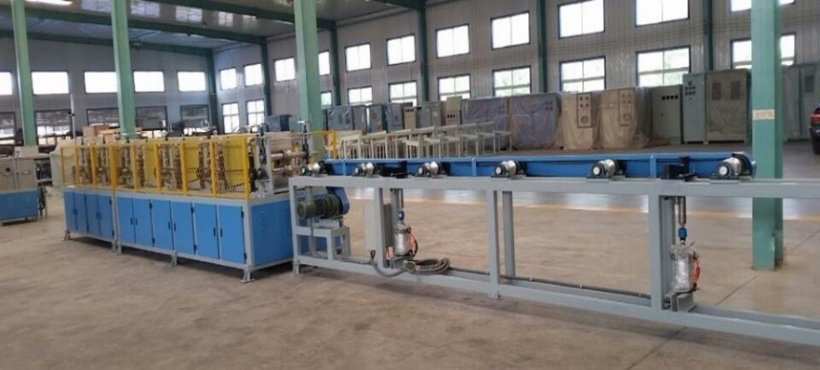

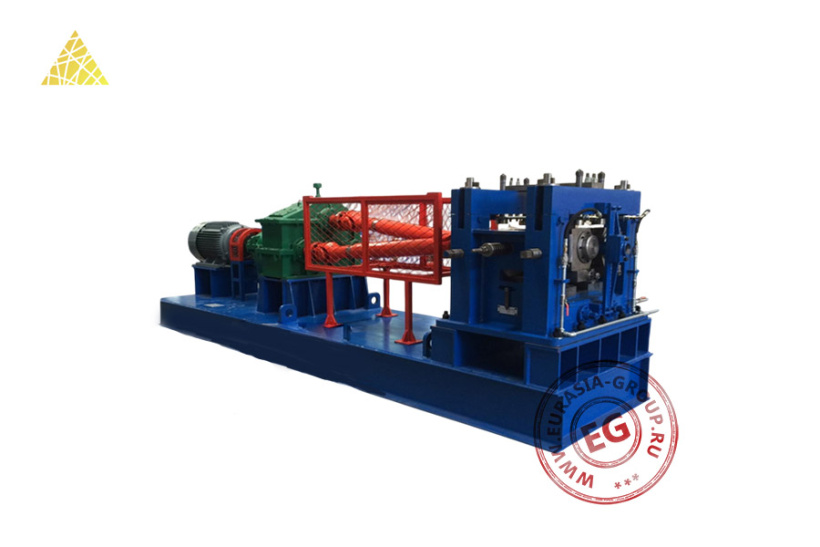

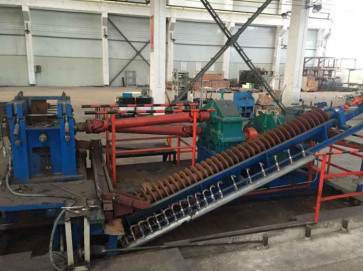

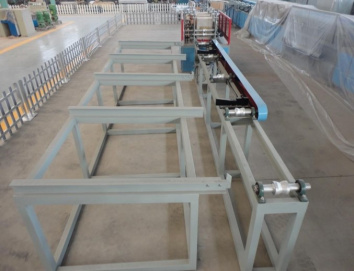

Производственный процесс начинается с аккумулятора стальных прутков, обеспечивающего непрерывную подачу материала в систему. Конвейер транспортирует прутки к индукционной печи промежуточной частоты, где происходит быстрый и равномерный нагрев заготовок до температуры пластической деформации. Нагретый материал поступает в прокатный стан – сердце системы, где происходит формообразование шариков между вращающимися валками с винтовыми калибрами. Система привода обеспечивает точную синхронизацию работы всех узлов линии, поддерживая оптимальные скоростные режимы на каждом этапе производства. После формообразования заготовки направляются в машину термообработки для придания шарикам требуемых механических свойств путем контролируемого нагрева и охлаждения.
Система подачи охлаждающей воды поддерживает температурный режим рабочих узлов и обеспечивает закалку изделий. Критическим элементом является узел скрининга, где происходит сортировка шариков по размерам и устранение дефектных изделий. Завершающим этапом служит закалочная установка, гарантирующая необходимую твердость поверхности. Электронная система управления координирует работу всех модулей, контролирует технологические параметры и обеспечивает возможность гибкой настройки режимов в зависимости от требуемых характеристик продукции.
| Модель | XS40 |
| Годовой объем производства (т/г) | 3000-8000 |
| Диаметр шариков (мм) | 20/25/320 |
| Вес шарика (кг) | 0,37-0,578 |
| Допуск по диаметру шарика (мм) | ±2,5 |
| Округлость шарика | ≤2,5 |
| Длина круглого прута (мм) | 6000 |
| Размер готового изделия (мм) | Ø20-40 |
| Скорость фрезерования (шт/мин) | 50-110 |
| Скорость (об/мин) | 1480 |
| Диаметр отверстия в ролике (мм) | 110 |
| Материал роликов | H13 |
| Угол наклона роликов | 3,3 |
| Количество роликов (шт/комплект) | 2 |
| Вес ролика (кг) | 70 |
| Направляющая пластина | 1 комплект |
| Управление | PLC |
| Пропускная способность нагрева (шт/мин) | 2 х 110, 98% работоспособность |
| Способ нагрева | Индукционная нагревательная печь |
| Температура нагрева (°C) | 900-1050 |
| Мощность печи / промежуточная частота печи (кВт/Гц) | 500/3000 |
| Мощность индукционной нагревательной печи (кВт) | 500 |
| Мощность основного мотора (кВт) | 90 |
| Автоматическая пневматическая система | 1 комплект |
| Воздушный компрессор | 1 комплект |
| Габаритные размеры (мм) | 500 x 800 x 1200 |
| Мощность (кВт) | 1,5 |
| Габаритные размеры (мм) | 5000 x 500 x 1150 |
| Система охлаждения | Производительность (кг/сутки) | 50 000 |
| Чиллер (шт.) | 1 | |
| Вытяжной воздух (шт.) | 1 | |
| Распылительный бак (шт.) | 1 | |
| Резервуар для воды (шт.) | 1 | |
| Шкаф управления (шт.) | 1 | |
| Габаритные размеры (мм) | 2500 x 1000 x 1950 | |
| Шкаф управления | Мощность/Частота (кВт/Гц) | 400/3000 |
| Габаритные размеры (мм) | 1100 x 760 x 2000 | |
| Шкаф дистанционного управления | Габаритные размеры (мм) | 1200 x 800 x 1200 |
| Габаритные размеры печи (мм) | 3000 x 1200 x 1700 | |
| Модель | XQ70 |
| Материал рамы | Q235 |
| Высота центра загрузки печи (мм) | 1180 |
| Диаметр вала ролика в валковой коробке (мм) | 110 |
| Подшипник в валковой коробке | 352218 |
| Количество валковых коробок | 1 комплект |
| Материал вала ролика | 45 |
| Мощность главного двигателя (кВт) | 90 |
| Тип управления | Частотно-регулируемое |
| Универсальная муфта | SWC 200 |
| Основание приводной системы | 1 комплект |
| Элеваторная машина | Тип управления | С регулируемой частотой вращения |
| Количество спиралей | 1 комплект | |
| Мощность двигателя переменного тока (кВт) | 1,5 | |
|
Просеивающая машина |
Тип управления | С регулируемой частотой вращения |
| Количество спиралей | 1 комплект | |
| Мощность двигателя переменного тока (кВт) | 1,5 | |
| Накопитель тепла | Количество бочек | 2 комплекта |
| Материал | Минеральная вата | |
| Габаритные размеры | 1000 х 800 х 600 |
| Мощность насоса (кВт) | 11 |
| Электрический шкаф частотной печи | 1 комплект |
| Контроллер PLC | MITSUBISHI |
| Сенсорный экран | KUNLUNTONGTAI |
