Координатно-шлифовальный станок JG-1012CM
| Модель | JG-1012CM | |
| Рабочий диапазон | Ось X | 1200 |
| Ось Y | 700 | |
| Ось Z | 100 | |
| Ось W | 360 | |
| Максимальная скорость подачи (Ось X, Ось Y) (м/мин) | 24 | |
| Максимальная скорость подачи (Ось Z) | 24 | |
| Разрядность показания шкалы | Ось X, Ось Y (мкм) | 0.01 |
| Ось Z (мкм) | 0.01 | |
| Ось Cs | 0.001° | |
| Точность определения местоположения | Ось X, Ось Y (мм) | ±0.0025 |
| Тип энкодера | Ось X, Ось Y | Линейный |
| Ось Z | Линейный | |
| Ось Cs | Магнитный | |
| Рабочий стол | Размеры стола (ДхШ) (мм) | 1200 x 1200 |
| Максимальная допустимая нагрузка (кг) | 1500 | |
| Количество T-SOLT | 9 | |
| Форма T-SOLT | 18 (ширина) | |

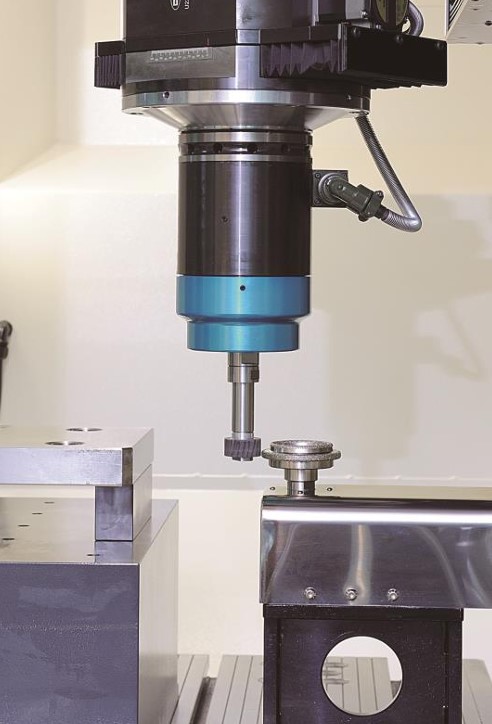

| Шлифовальная головка | Скорость вращения шлифовальной головки (об/мин) | 1200 |
| Скорость вращения высокоскоростной шлифовальной головки (об/мин) | 3000 | |
| Планетарная скорость (об/мин) | 5-150 | |
| Диаметр расточки (мм) | 2-240 | |
| Цанги (мм) | Ø3, Ø6, Ø10, Ø12 | |
| Дискретность оси U | 0.001 | |
| Максимальный ход оси U | 30 | |
| Вес (кг) | 11,5 | |
| Двигатель | Ось X (Серводвигатель) (кВт) | 4 |
| Ось Y (Серводвигатель) (кВт) | 4 | |
| Ось W (Серводвигатель) (кВт) | 1,6 | |
| Ось Z (Линейный двигатель) (кВт) | 6,8 | |
| Ось Cs (Двигатель шпинделя) (кВт) | 0,55 | |
| Ось U (Шаговый двигатель) (кВт) | Пошагово | |
| Мощность / Давление воздуха | Напряжение (В) | 220±10% |
| Максимальное потребление тока (кВт) | 17,5 | |
| Сжатый воздух (кг/см²) | 7 | |
| Потребление воздуха (л/мин) | 420 | |
| NC Контроллер | NC Контроллер | FANUC 31i-B |
| Количество одновременно управляемых осей | 4 | |
| Количество контролируемых осей | 26 | |
| Управление CS контура | 1 | |
| Минимальное значение обработки данных (мм) | 0.0001/0.0001° | |
| Максимальный ход (мм) | ± 9999,9999 / ± 9999,9999° | |
| Максимальная скорость быстрого перемещения (м/мин) | 100 | |
| Ограничение быстрого хода (%) | F0, 25, 50, 100 | |
| Ручное управление подачей (оси) | 4 | |
| Режимы управления подачей маховика | x1, x10, x100, x1000 | |
| Контроль четности | Горизонтальный и вертикальный | |
| Габариты и вес | Длина (мм) | 4600 |
| Ширина (мм) | 4000 | |
| Максимальная высота (мм) | 3600 | |
| Вес (кг) | 12500 | |
