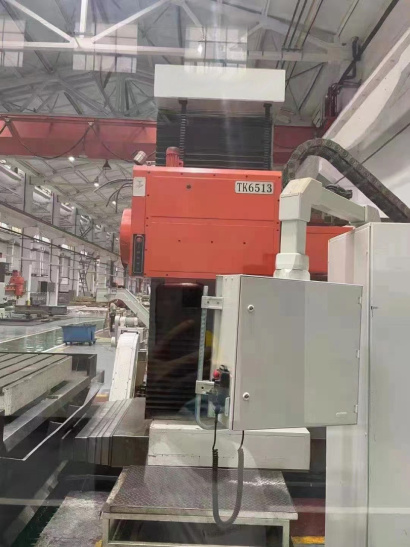

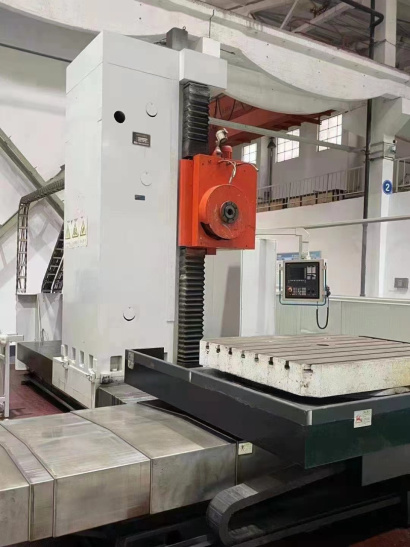

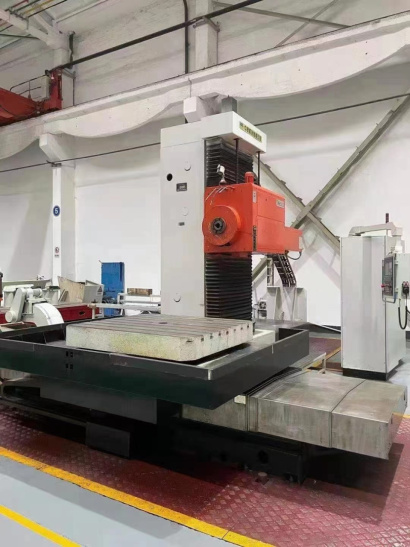

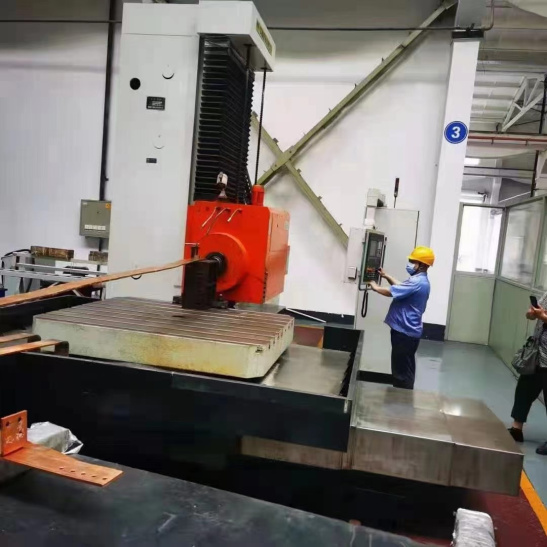

Горизонтально-расточный станок TK6513 хорошо справляется со всеми задачами по обработке, обеспечивая высокую точность и производительность резки, так необходимую многим отраслям промышленности. Изделие работает под управлением контроллера Siemens 828D, что существенно повышает точность обработки без ущерба для скорости, а также позволяет легко обучать персонал.
Разработанные для установки на плоском полу, горизонтальный фрезерно-сверлильный станок с ЧПУ TK6513 имеют грузоподъемность 10000 кг и подвижный стол размером 1600 х 1400 мм. Он оснащается инструментальной колонной из цельной отливки чугуна со снятыми напряжениями, которая обеспечивает максимальную жесткость, повышает потенциал горизонтальной обработки и обеспечивают прочную основу для крепления каретки шпинделя.
Линейные пути способствуют лучшему истинному позиционированию и точности контуров за счет устранения прерывистого скольжения и теплового расширения. Они также требуют меньше смазки, что снижает загрязнение охлаждающей жидкости. Эта жесткая система с низким коэффициентом трения предназначена для поддержки высоких нагрузок и высоких скоростей быстрого перемещения. Дисковый магазин на 40 позиций обеспечивает запас инструмента на станке и его автоматическую смену.
Горизонтальный ЧПУ станок для сверления и фрезерования по металлу TK6513 доступен с рядом контурных головок и программируемых расточных оправок. Они повышают универсальность обработки, предоставляя программируемую ось, способную выполнять токарную обработку и выполнять сложные операции обработки. Компания-производитель утверждает, что контурные головки и программируемые расточные оправки улучшают качество, сокращая время цикла и производственные затраты за счет уменьшения количества необходимых инструментов и приспособлений. С программируемой осью инструменты подачи могут обрабатывать детали различных размеров с помощью одного инструмента. Движение приводного шпинделя по оси Z перемещает поперечные салазки насадки, обеспечивая радиальную подачу инструмента. Одним инструментом можно обрабатывать отверстия, конусы, канавки, фаски, фонографические поверхности и углубления различных размеров. Возможность выполнять токарные операции без необходимости перемещать деталь на токарный станок может улучшить качество детали за счет снижения вероятности ошибок.
| Модель | TK6513 |
| Размер рабочего стола (мм) | 1600 х 1400 |
| Максимальная нагрузка на рабочий стол (кг) | 10000 |
| Расстояние от центра шпинделя до рабочего стола (мм) | 100 - 1700 |
| Максимальный ход рабочего стола (X) (мм) | 2000 |
| Максимальный ход колонны (Z) (мм) | 1600 |
| Максимальный ход передней бабки (Y) (мм) | 1600 |
| Максимальный ход шпинделя (W) (мм) | 800 |
| Угол поворота рабочего стола (B) (°) | 360 |
| Скорость быстрого хода рабочего стола (X) (мм/мин) | 9000 |
| Скорость быстрого хода колонны (Z) (мм/мин) | 9000 |
| Скорость быстрого хода передней бабки (Y) (мм/мин) | 9000 |
| Скорость быстрого хода шпинделя (W) (мм/мин) | 3000 |
| Скорость быстрого поворота рабочего стола (B) (об/мин) | 1 |
| Скорость рабочего хода рабочего стола (X) (мм/мин) | 1 - 6000 |
| Скорость рабочего хода колонны (Z) (мм/мин) | 1 - 6000 |
| Скорость рабочего хода передней бабки (Y) (мм/мин) | 1 - 6000 |
| Скорость рабочего хода шпинделя (W) (мм/мин) | 1 - 3000 |
| Скорость рабочего поворота рабочего стола (B) (об/мин) | 0 - 1 |
| Диаметр отверстия шпинделя (мм) | 130 |
| Конусность шпинделя | JT50 (7:24) |
| Скорость вращения шпинделя (об/мин) | 10 - 2000 |
| Мощность двигателя шпинделя (кВт) | 25 (30) |
| Максимальный крутящий момент шпинделя (Нм) | 2500 (3000) |
| Максимальное усилие шпинделя (Н) | 20000 |
| Точность позиционирования по оси X / Z / Y / W (мм) | 0,020 (стандарт JB/T4373,1-2019) |
| Точность позиционирования по оси B 360° (с) | 10 |
| Точность позиционирования по оси B 4 х 90° (с) | 6 |
| Точность повторного позиционирования по оси X / Z / Y (мм) | 0,013 (стандарт JB/T4373,1-2019) |
| Точность повторного позиционирования по оси W (мм) | 0,018 (стандарт JB/T4373,1-2019) |
| Точность повторного позиционирования по оси B 360° (с) | 6 |
| Система ЧПУ | Siemens Sinumerik 828D |
| Параметры электропитания (кВА) / (В) / (Гц) | 85 / 380 / 50 |
| Габаритные размеры (мм) | 6680 х 7030 х 4400 |
| Вес (кг) | 37000 |
