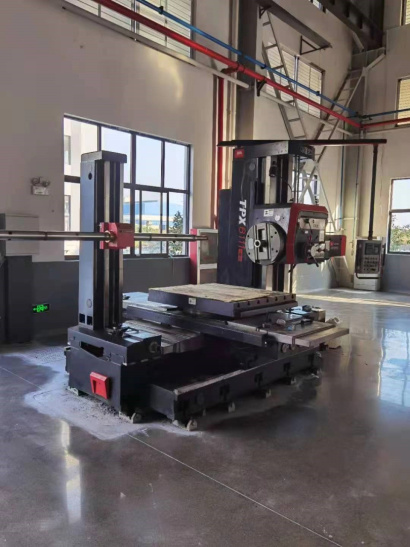

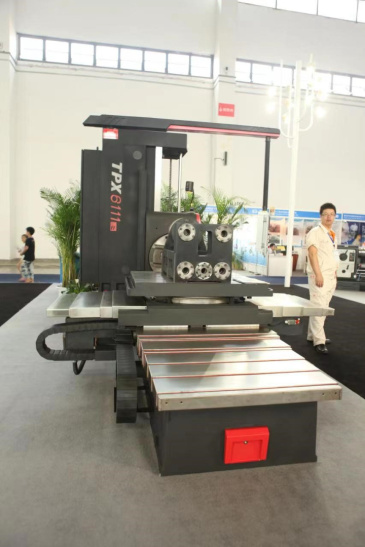

Горизонтально-расточный станок TK611-4 предназначен для сокращения времени простоя при одновременном достижении высокой производительности в различных областях применения. Станок задействуется для различных производственных сред, от высокоточной обработки поверхности до обработки деталей общего назначения, включая легкую и тяжелую резку.
Горизонтальный фрезерно-сверлильный станок с ЧПУ TK611-4 оснащается высококачественными элементами сборки. Электрический шкаф с внутренним кондиционером, масляный бак для постоянной температуры шпинделя, автоматическая смазочная станция и гидравлический блок выпущены в КНР, но все осевые сервоприводы и серводвигатели, включая и серводвигатель шпинделя изготовлены FANUC, ходовой вин – IF (ФРГ) или Hiwin (Тайвань), подшипники – NTN и NSK, основные электрические компоненты – OMRON. Машина использует консистентную смазку для смазывания всех осей шпинделя и подачи, чтобы повысить энергоэффективность и снизить эксплуатационные расходы. Для станка доступно множество опций.
Горизонтальный ЧПУ станок для сверления и фрезерования по металлу TK611-4 в базовом варианте оснащается ЧПУ SIEMENS 828, по запросу – GSK или FANUC OI-MF plus. Благодаря простому программированию, помощи на экране, интуитивно понятным меню, цветной графике и подсказкам по настройке инструмента система управления помогает новым операторам быстрее обучаться и повышать производительность. Более продвинутые операторы оценят последующие функции, которые позволяют быстро и уверенно работать с ЧПУ.
| Модель | TPX6111/2 |
| Размер рабочего стола (мм) | 1100 х 960 |
| Расстояние от центра шпинделя до рабочего стола (мм) | 0 - 900 |
| Максимальный поперечный ход рабочего стола (мм) | 1250 |
| Максимальный продольный ход рабочего стола (мм) | 1400 |
| Максимальная нагрузка на рабочий стол (кг) | 5000 |
| Максимальный ход радиального суппорта (мм) | 180 |
| Максимальный ход шпинделя (мм) | 600 |
| Максимальный крутящий момент радиального суппорта (Нм) | 1960 |
| Максимальный крутящий момент шпинделя (Нм) | 1225 |
| Максимальное усилие шпинделя (Н) | 12250 |
| Диаметр шпинделя (мм) | 110 |
| Конусность шпинделя | MT6 (7:24) |
| Скорость вращения шпинделя (об/мин) | 8 - 1000 |
| Количество скоростей шпинделя | 22 передачи |
| Скорость вращения радиального суппорта (об/мин) | 4 - 200 |
| Количество скоростей радиального суппорта | 18 передач |
| Скорость быстрого хода шпинделя (мм/мин) | 2500 |
| Скорость быстрого хода рабочего стола (мм/мин) | 2500 |
| Скорость быстрого хода передней бабки (мм/мин) | 2500 |
| Скорость быстрого поворота рабочего стола (об/мин) | 1 |
| Количество подач | 18 уровней подачи |
| Диапазон подач при скорости 8 - 400 об/мин (мм/об) | 0,04 - 6 |
| Диапазон подач при скорости 500 - 1 000 об/мин (мм/об) | 0,01 - 1.88 |
| Максимальный диаметр растачивания (чугун HT-200) (мм) | 50 - 240 |
| Максимальный диаметр сверления (чугун HT-200) (мм) | 50 |
| Максимальный диаметр фрезерования (чугун HT-200) (мм) | 9,5 |
| Максимальный диаметр торцевой обработки (мм) | 640 |
| Точность позиционирования (мм) | 0,005 (IT7) |
| Система индикации | УЦИ для осей X и Y |
| Стандарт точности обработки | IT7 |
| Шероховатость обработанной поверхности | μ 3,2 - 1,6 |
| Общая мощность станка (кВт) / Напряжение (В) / Частота (Гц) | 15 (19 кВА) / 380 / 50 |
| Габаритные размеры (Д х Ш х В) (мм) | 4930 х 2870 х 2750 |
| Вес станка (кг) | 13000 |
