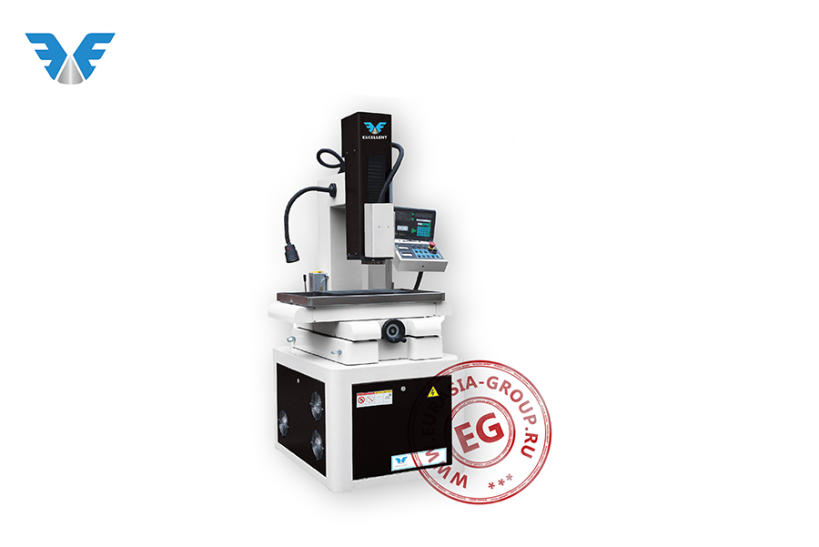

Электроэрозионный высокоскоростной сверлильный станок WDK703A

Электроэрозионный высокоскоростной сверлильный станок WDK703A (step control) относится к классу автоматизированных электромеханических станков высокой точности, который служит для скоростной прошивки малого диаметра в различных токопроводящих материалах любой твердости и вязкости в производственных условиях.

Супердрель WDK703A имеет вид компактной тумбы и конструктивно состоит:

• станина, спроектированная с металлическими защитными панелями;

• главный электродвигатель для подачи энергии на спецоборудование;

• рабочий стол для крепления заготовки, работа по которой может вестись на прямых и наклонных поверхностях, а также на выпуклых и вогнутых сферах;

• оптические линейки по осям X и Y с высокой дискретностью;

• смазочная система обратного принципа, прекращающая смазку сразу же по окончании операции;

• система вентиляции;

• ЧПУ, пульт которого размещен на боковой панели станины, осуществляет контроль прожига по оси Z;

• шпиндельная бабка и шпиндель;

• Г-образная стойка с электрододержателем, в который крепится трубчатый медный или латунный электрод, в срединное отверстие которого, на место прожига на заготовке, подается поток рабочей жидкости;

• блок прокачки;

• рабочая ванна.


Высокоскоростной сверлильный станок WDK703A осуществляет сверление отверстий:

• для проволочно-вырезных станков;
• отверстий в форсунках различного назначения;
• в фильерах;
• в гидроцилиндрах и фильтрах;
• для охлаждения двигателей.

Кроме того, механизм может использоваться для удаления из заготовок сломанных инструментов (свёрл, разверток и метчиков).
