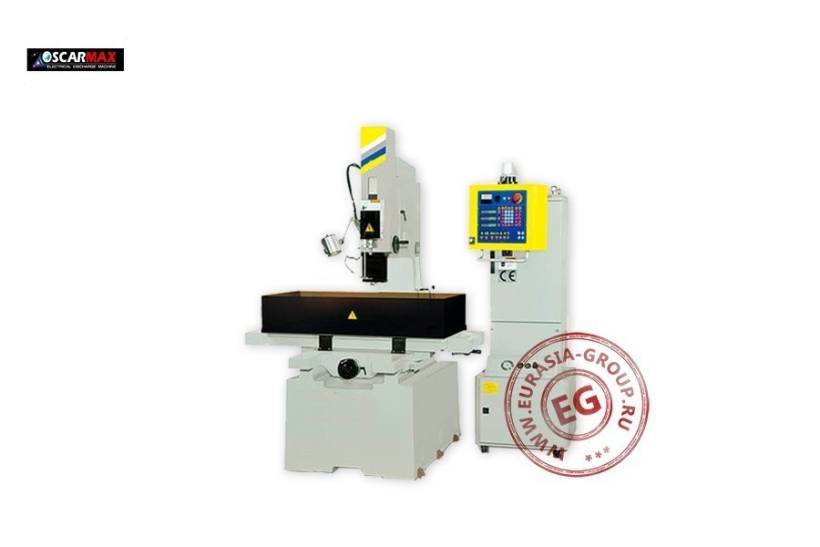

EDM машина ZNC SD 600 – это программируемое металлообрабатывающее оборудование, спроектированное для высокоскоростного и точного сверления небольших и глубоких отверстий, которые невозможно выполнить обычными механическими инструментами. Благодаря возможности сверления практически любого проводящего материала (закаленная инструментальная сталь, карбид вольфрама, алюминий, латунь и инконель), применение этой технологии постоянно расширяется. Это – сопла для литья форм и деталей, инжекционные сопла, отверстия для слива масла, гидравлические цилиндры и штифты, лопатки турбин, шарикоподшипники и отверстия для предохранительных тросов в шестигранных гайках.
ЧПУ станок электроэрозионный ZNC SD 600 включает в себя такие основные элементы: рабочий стол из нержавеющей стали; вращающийся шпиндель в сочетании с серводвигателем постоянного тока; сверлильный патрон или цанговая система для удержания электродов; направляющие; блок питания с пультом управления; коробка конденсатора; японский насос для диэлектрической жидкости, оснащенный реле внешнего давления для удобной регулировки. Этот электрический насос с функцией автоматического сброса давления предотвращает падение уровня воды после остановки насоса.
Электроэрозионный сверлильный станок ZNC SD 600 для обработки использует прецизионный трубчатый электрод из латуни или меди, установленный в сверлильный патрон, расположенный на Z-оси и удерживаемый направляющей. На этой оси установлен энкодер, что обеспечивает её точное позиционирование. После крепления заготовки и настройки глубины сверления включается вращение электрода, и раствор деионизированной воды, находящийся под давлением, направляется через трубчатый электрод в качестве промывочного агента. Ранее установлены параметры источника питания, которые включают только пиковый ток, а остальные данные (время включения, время выключения, величину емкости и др.) устанавливаются автоматически. Время сверления зависит от размера отверстия и типа материала. В этот момент разгрузка включается, чтобы начать цикл сверления, а в конце операции разгрузка отключается, и Z-ось отводится над деталью. Согнуться электроду не дает система «Anti-Bend».
| Модель | ZNC SD 600 |
| Размер рабочего стола (мм) | 800 х 450 |
| Смещение по оси X (мм) | 600 |
| Смещение по оси Y (мм) | 400 |
| Смещение по оси Z(мм) | 400 |
| Объем резервуара (л) | 45 |
| Расстояние от шпинделя до плоскости рабочего стола (мм) | 465-65 |
| Максимальный вес заготовки (кг) | 1000 |
| Мощность (кВт) | 4,5 |
| Напряжение (В) | 220/380 |
| Рабочий ток (А) | 50 |
| Вес (кг) | 2100 |
