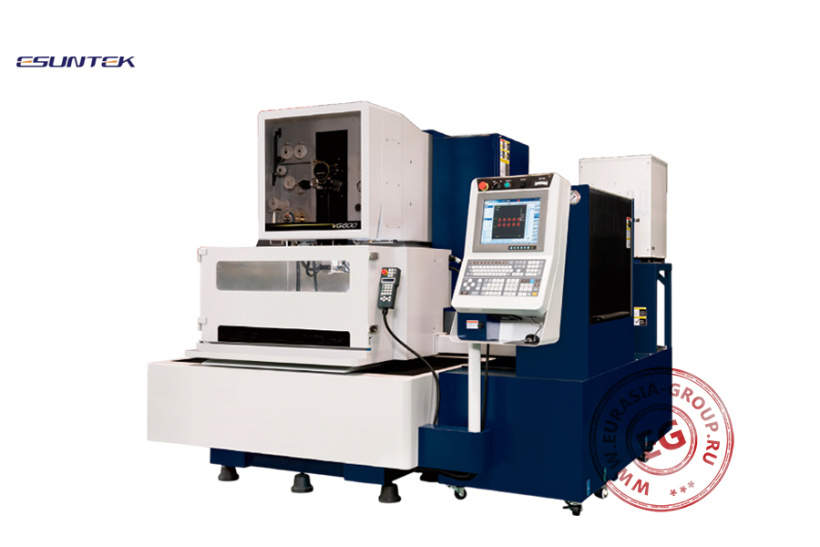

Электроэрозионный проволочно-вырезной станок VG600 представляет собой прецизионное оборудование для высокоточной обработки металлических заготовок методом электроэрозии. Он входит в серию оборудования VG600 / VG800. Конструкция станка включает массивное основание, обеспечивающее стабильность и гашение вибраций при работе. Рабочая зона закрыта защитными дверцами с прозрачными окнами для наблюдения за процессом обработки.
Верхняя часть станка содержит систему подачи и натяжения проволоки, а также механизмы для ее автоматической заправки. Станок оснащен современной системой ЧПУ с панелью управления на поворотном кронштейне. Интерфейс управления включает цветной дисплей, клавиатуру и дополнительные органы контроля. Система позволяет программировать сложные траектории движения проволоки и контролировать параметры обработки в реальном времени. Рабочий стол станка имеет высокоточную систему позиционирования по четырем осям, обеспечивающую точность обработки до микрон. Стол перемещается в горизонтальной плоскости, а проволока-электрод – в вертикальном направлении. Процесс обработки основан на электроэрозионном воздействии тонкой проволоки-электрода на заготовку, погруженную в диэлектрическую жидкость. Электрические разряды между проволокой и заготовкой последовательно удаляют материал, формируя требуемый контур детали.
К отличительным особенностям станка относятся система автоматической заправки проволоки, прецизионная система натяжения и контроля состояния проволоки. Станок VG600 применяется в инструментальном производстве, изготовлении пресс-форм, штампов, высокоточных деталей для машиностроения, авиационной и космической промышленности.
| Модель | VG600 |
| Количество управляемых осей | 5 (X/Y/Z/U/V) |
| Количество одновременно управляемых осей | 4 (X/Y/U/V) |
| Максимальный размер заготовки (мм) | 1000 x 700 x 305 |
| Максимальная нагрузка на рабочий стол (кг) | 750 |
| Ход по оси X / Y / Z (мм) | 600 / 400 / 310 |
| Ход по оси U / V (мм) | 120 / 120 |
| Максимальный угол наклона проволоки (мм) | ±26°/100 |
| Максимальная скорость обработки (мм²/ч) | 180 |
| Диаметр и материал применяемой проволоки (мм) | 0,15 - 0,3 латунь |
| Шероховатость обработанной поверхности (мкм) | Ra ≤ 0,5 |
| Достижимая точность обработки (мм) | ± 0,004 |
| Тип двигателя | 5-осевой серводвигатель переменного тока |
| Ёмкость резервуара для диэлектрической жидкости (л) | 940 |
| Вспомогательные системы станка | Система автоматической подачи проволоки |
| Автоматическая система смазки | |
| Автоматический контроль электропроводности воды | |
| Автоматический контроль температуры воды | |
| Напряжение (В) / Частота (Гц) | 380 / 50 |
| Габаритные размеры (мм) | 2550 x 2600 x 2200 |
| Вес (кг) | 3850 |
