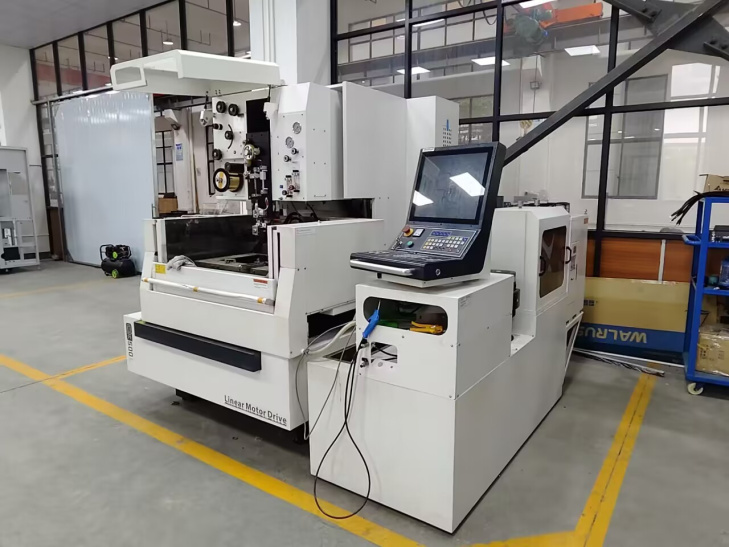

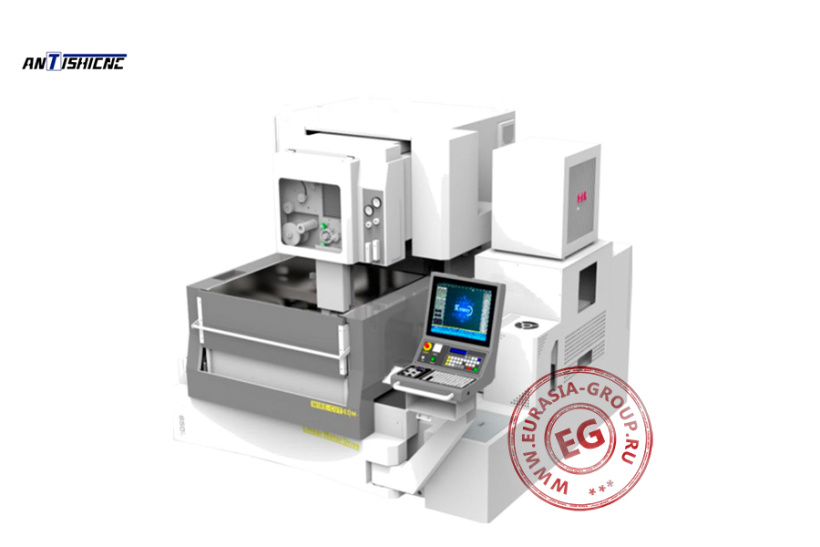

Станок CK650L относится к категории высокоточного оборудования для электроэрозионной обработки металлов методом проволочной вырезки. Конструктивно станок выполнен в виде жесткого основания с рабочей зоной и системой управления на базе ЧПУ. Основной принцип функционирования базируется на процессе электроэрозионного разрушения материала под воздействием электрических разрядов между электродом-проволокой и заготовкой в среде диэлектрической жидкости.

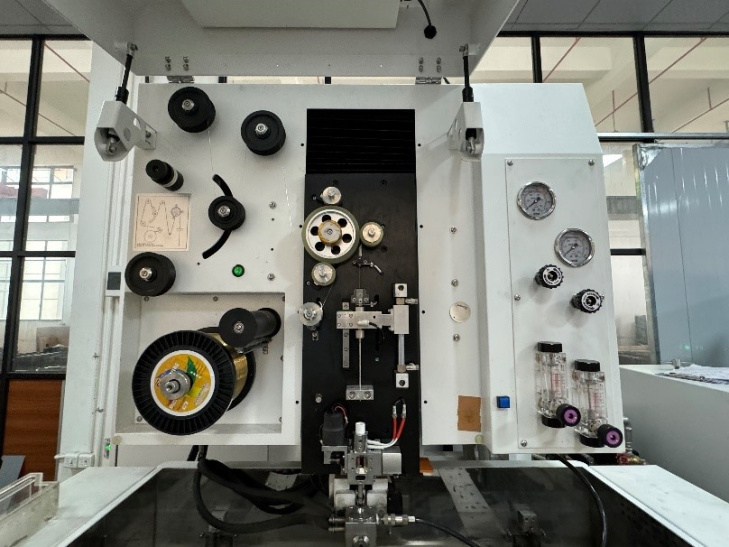

Транспортировочная система проволоки включает несколько направляющих роликов и систему натяжения, обеспечивающую равномерное перемещение проволочного электрода через рабочую зону. Особенностью данной модели является применение линейных двигателей для перемещения рабочих органов, благодаря чему достигается высокая точность позиционирования при сохранении динамических характеристик. Станок оснащен современной системой ЧПУ с эргономичным пультом управления, включающим цветной сенсорный экран и клавиатуру. Интерфейс системы управления отображает текущие координаты, параметры обработки и диагностическую информацию. Панель управления содержит кнопки аварийной остановки и необходимые элементы ручного управления.
Циркуляционная система диэлектрика с фильтрацией интегрирована в конструкцию станка, обеспечивая эффективный отвод продуктов эрозии из зоны резания. Рабочая камера спроектирована с учетом требований к удобству загрузки/выгрузки заготовок. Технология электроэрозионной проволочной резки позволяет обрабатывать заготовки сложной формы с высокой точностью контура. Станок эффективно справляется с обработкой закаленных сталей, твердых сплавов, инструментальных материалов и других электропроводных материалов.
| Модель | CK650L |
| Максимальный размер заготовки (мм) | 1100 x 870 |
| Максимальная толщина обработки (мм) |
360 (при обработке со струйной подачей воды) |
| 315 (при погружной обработке) | |
| Максимальная нагрузка на рабочий стол (кг) | 1000 |
| Ход по оси X / Y / Z (мм) | 650 / 500 / 360 |
| Ход по оси U / V (мм) | 120 x 120 |
| Диаметр применяемой проволоки (мм) | 0,15 - 0,3 |
| Максимальный угол наклона проволоки (мм) | ± 21°/130 |
| Максимальная скорость подачи проволоки (мм/с) | 300 |
| Натяжение электродной проволоки (грамм-силы) | 300 - 250 |
| Максимальная сила тока при обработке (А) | 25 |
| Достижимая точность обработки (мм) | 0,002 |
| Достижимая шероховатость поверхности (мкм) | Ra ≤ 0.58 |
| Точность фильтрации рабочей жидкости (мм) | 0,005 |
| Точность позиционирования (мм) | ± 0,003/300 (по стандарту ISO230-2) |
| Точность повторного позиционирования (мм) | ± 0,003/300 (по стандарту ISO230-2) |
| Способ обработки | Погружная обработка / обработка с распылением |
| Способ заправки проволоки | Полуавтоматическая заправка |
| Система натяжения проволоки | Автоматическая |
| Система смазки | Автоматическая |
| Объем резервуара с рабочей жидкостью (л) | 760 |
| Объем резервуара с ионообменной смолой (л) | 10 |
| Напряжение (В) / Частота (Гц) | 380 / 50 |
| Габаритные размеры (мм) | 2600 x 2500 x 2250 |
| Вес (кг) | 5500 |
